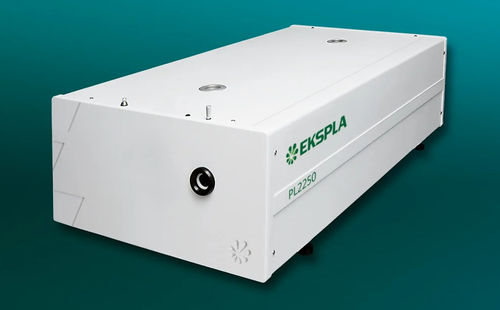

Système laser picoseconde PL2250

pour spectroscopieNd:YAGrefroidi par eau

Les lasers de la série PL2250 sont des lasers picosecondes Nd:YAG pompés par une lampe flash et conçus pour délivrer des impulsions picosecondes de haute énergie jusqu'à 100 mJ à un taux de répétition de 20 Hz. Ces lasers se caractérisent par une conception économique qui améliore la fiabilité et réduit les coûts de fonctionnement et de maintenance. Le système intègre un oscillateur maître à semi-conducteurs pompé par diode (DPSS) dans un bloc monolithique hermétiquement scellé, ainsi qu'un amplificateur régénératif innovant pompé par diode, ce qui permet d'obtenir une lentille thermique négligeable et une meilleure stabilité à long terme. L'amplificateur de puissance pompé par lampe flash est optimisé pour une amplification efficace tout en maintenant un profil de faisceau presque gaussien et une faible distorsion du front d'onde. L'énergie de l'impulsion de sortie peut être finement ajustée et la génération d'harmoniques est réalisée à l'aide de cristaux KD*P et KDP à angle ajusté dans des fours thermostabilisés, ce qui garantit une grande pureté spectrale pour chaque harmonique. Des moniteurs d'énergie intégrés fournissent un retour d'information continu, et le système offre plusieurs impulsions de déclenchement pour la synchronisation de l'équipement, avec une avance ou un retard réglable. Caractéristiques

• Oscillateur maître DPSS hermétiquement scellé
• Amplificateur régénératif pompé par diode
• Amplificateur de puissance pompé par lampe flash produisant jusqu'à 100 mJ par impulsion à 1064 nm
• Durée d'impulsion de 30 ps (20 ps en option)
• Excellente stabilité de la durée d'impulsion
• Fréquence de répétition jusqu'à 20 Hz
• Impulsion de déclenchement de la caméra à rupture avec < ;10 ps
• Excellente stabilité du pointage du faisceau
• Options de générateur de deuxième, troisième, quatrième et cinquième harmoniques thermostabilisées
• Contrôle par PC
• Télécommande par clavier

Applications

• Fluorescence résolue dans le temps (y compris les mesures de la caméra streak)
• Spectroscopie SFG/SHG
• Spectroscopie non linéaire
• Spectroscopie de claquage induit par laser
• PompageOPG
• Détection laser à distance
• Télémétrie par satellite
• Autres expériences de spectroscopie et d'optique non linéaire

Conception innovante La série PL2250 présente une conception rentable qui améliore la fiabilité et réduit les coûts d'exploitation. L'oscillateur maître DPSS est hermétiquement scellé et l'amplificateur régénératif pompé par diode permet des taux de répétition variables et un fonctionnement sans entretien. L'amplificateur de puissance pompé par lampe flash est optimisé pour une amplification efficace des impulsions, en maintenant un profil de faisceau presque gaussien et une faible distorsion du front d'onde. L'énergie de l'impulsion de sortie est réglable par pas de 1 %, avec une stabilité de l'énergie d'une impulsion à l'autre inférieure à 0,8 % rms à 1064 nm. La génération d'harmoniques utilise des cristaux KD*P et KDP à angle réglé dans des fours thermostabilisés, avec des séparateurs d'harmoniques pour une grande pureté spectrale. Des moniteurs d'énergie intégrés fournissent un retour d'information en temps réel, et le système offre plusieurs impulsions de déclenchement pour la synchronisation, avec une avance ou un retard réglable. Le laser peut être commandé à partir d'un dispositif maître ou d'un ordinateur personnel via USB (VCP, commandes ASCII), RS232 (commandes ASCII), LAN (REST API), ou à partir d'un pavé de commande à distance avec écran rétroéclairé.

• USB : port série virtuel, commandes ASCII
• RS232 : Commandes ASCII
• LAN : REST API
• WLAN : REST API

Options

• -P20 : Fournit une durée d'impulsion de sortie de 20 ps ±10%. L'énergie des impulsions est inférieure de 30 % à celle de la version 30 ps. Largeur de ligne <2 cm-¹ à 1064 nm.
• -P80 : Fournit une durée d'impulsion de sortie de 80 ps ±10%. Spécifications d'énergie d'impulsion selon le modèle.

Caractéristiques / Spécifications techniques

• Énergie d'impulsion (à 1064 nm) : jusqu'à 100 mJ (PL2251C), 80 mJ (PL2251B), 50 mJ (PL2251A)
• Énergie d'impulsion (à 532 nm) : jusqu'à 50 mJ (PL2251C), 40 mJ (PL2251B), 25 mJ (PL2251A)
• Énergie d'impulsion (à 355 nm) : jusqu'à 30 mJ (PL2251C), 24 mJ (PL2251B), 15 mJ (PL2251A)
• Énergie d'impulsion (à 266 nm) : jusqu'à 12 mJ (PL2251C), 10 mJ (PL2251B), 7 mJ (PL2251A)
• Stabilité de l'énergie d'impulsion (StdDev) : <0.8% à 1064 nm, <1.0% à 532 nm, <1.1% à 355 nm, <1.2% à 266 nm
• Durée d'impulsion (FWHM) : 29 ± 5 ps (plage optionnelle 20-90 ps)
• Stabilité de la durée d'impulsion : ±1.0 ps
• Rythme de répétition : jusqu'à 20 Hz
• Polarisation : linéaire, verticale, >99%
• Contraste avant impulsion : >200:1
• Gigue des impulsions optiques : interne/externe
• Régime de déclenchement interne : <50 ps
• Régime de déclenchement externe : ~3 ns
• Tard d'impulsion de SORTIE SYNC : -500 à 50 ns réglable
• Divergence du faisceau : <0,5 mrad
• Stabilité de pointage du faisceau (RMS) : ≤20 μrad
• Diamètre du faisceau : ~8 mm (PL2251A), ~10 mm (PL2251B), ~12 mm (PL2251C)
• Temps de préchauffage typique : 30 min
• Taille de la tête du laser (avec l'harmonique) : 456×1233×249 mm ±3 mm
• Taille de la tête du laser (sans harmonique) : 456×1031×249 mm ±3 mm
• Taille de l'armoire électrique : 550×600×550 mm ±3 mm (19″ standard, MR-9)
• Longueur ombilicale : 2,5 m
• Refroidissement : par eau
• Consommation d'eau : <8 l/min, 2 bar, max. 20 °C
• Température ambiante : 22 ±2 °C
• Hygrométrie relative : 20-80% (sans condensation)
• Alimentation électrique : 200-240 V CA, 16 A, monophasé, 50/60 Hz
• Consommation électrique : <2,5 kVA
