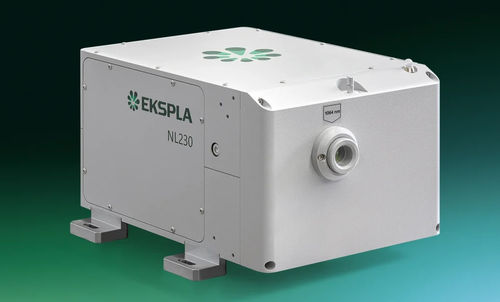

Système laser nanoseconde NL230

LIDARpour l'industrieTi:saphir

La série de lasers à nanosecondes courts pompés par diode NL230 est conçue pour produire des impulsions de haute intensité et de haute luminosité, et est destinée à des applications telles que l'ablation de matériaux, la détection et télémétrie par lumière (LIDAR), la télédétection, la spectroscopie de masse, le pompage OPO, Ti:Sapphire ou laser à colorant et bien d'autres. Le pompage par diode permet un fonctionnement sans maintenance du laser pendant une période prolongée – plus de 3 ans pour une estimation de huit heures de travail par jour.

Caractéristiques

• Fiabilité reconnue par les clients
• Garantie de deux ans
• Pompé par diode
• Cavité laser scellée robuste
• Jusqu'à 190 mJ à 1064 nm d'énergie d'impulsion
• Jusqu'à 100 Hz de fréquence de répétition d'impulsion
• Durée d'impulsion courte dans la plage de 3 à 6 ns
• Coupleur de sortie à réflectivité variable pour un faisceau à faible divergence
• Fonctionnement silencieux : plus de bruit de déclenchement de lampe flash
• Contrôle à distance via clavier et/ou tout contrôleur fonctionnant sur n'importe quel OS utilisant des commandes API REST
• Générateurs d'harmoniques second et troisième stabilisés en température (en option)
• Obturateur électromécanique (en option)
• Fenêtre de sortie facilement remplaçable

Applications

• LIBS (Spectroscopie de Rupture Induite par Laser)
• Ablation de matériaux
• Pompage OPO
• Télédétection
• LIDAR (Détection et Télémétrie par Lumière)
• Spectroscopie de masse
• LIF (Fluorescence Induite par Laser)

Description
Les lasers de la série NL230 sont construits avec des blocs monolithiques en aluminium robustes, scellés et usinés avec précision, garantissant un fonctionnement fiable dans des environnements industriels difficiles, tels que la spectroscopie de rupture induite par laser (LIBS). Les options d'harmoniques second et troisième élargissent la gamme d'applications, où une énergie d'impulsion élevée et une stabilité d'impulsion à impulsion élevée sont requises. Pour un contrôle et une intégration faciles et sans faille avec d'autres équipements industriels, le laser de la série NL230 est équipé d'interfaces USB/RS232 et peut être déclenché de l'extérieur avec un jitter aussi bas que < 0,5 ns StDev. Les lasers de la série NL230 sont conçus pour fonctionner de manière fiable 24/7 dans un environnement industriel.

Avantages

• Les impulsions de courte durée de 3 à 6 ns assurent une interaction forte avec le matériau, très adaptées pour le LIBS
• La sortie à axe unique à longueur d'onde sélectionnable par l'utilisateur est supérieure pour les expériences nécessitant des longueurs d'onde alternées, telles que l'ablation de matériaux et le LIBS
• Conception monolithique robuste permettant l'utilisation du laser dans des environnements difficiles
• Conception pompée par diode offrant un fonctionnement silencieux, éliminant l'irritation de la lumière flash
• Variété d'interfaces (USB, RS232, LAN, WLAN) assurant un contrôle facile et une intégration avec d'autres équipements

Spécifications

• Modèle : NL231-50 / NL231-100
• Énergie d'impulsion (pas moins de) : à 1064 nm : 190 mJ (NL231-50), 150 mJ (NL231-100) ; à 532 nm : 110 mJ (NL231-50), 90 mJ (NL231-100) ; à 355 nm : 55 mJ (NL231-50), 40 mJ (NL231-100) ; à 266 nm : 3 mJ (NL231-50), 1,2 mJ (NL231-100)
• Stabilité de l'énergie d'impulsion (StdDev) : à 1064 nm : < 1,0 % ; à 532 nm : < 2,5 % ; à 355 nm : < 3,5 % ; à 266 nm : < 5 %
• Fréquence de répétition d'impulsion : 50 Hz (NL231-50), 100 Hz (NL231-100)
• Dérive de puissance : < ±3 %
• Durée d'impulsion : 3–6 ns
• Largeur de ligne : < 1 cm⁻¹ à 1064 nm
• Profil de faisceau : “Top Hat” en champ proche et proche de Gaussien en champ lointain
• Divergence du faisceau : < 0,8 mrad
• Stabilité de pointage du faisceau (RMS) : ≤ 60 μrad
• Polarisation : linéaire, > 90 % à 1064 nm
• Diamètre typique du faisceau : 5 mm
• Jitter d'impulsion optique (StDev) : Régime de déclenchement interne/externe : < 0,5 ns
• Temps de préchauffage typique : 10 min
• Taille de la tête laser (L × l × H) : 251 × 290 × 167 ± 3 mm
• Unité d'alimentation (L × l × H) : Boîtier de bureau : 449 × 390 × 140 ± 3 mm ; module 19″ : 483 × 390 × 140 ± 3 mm
• Refroidisseur externe : sur demande
• Longueur de l'ombilical : 3 m
• Refroidissement : refroidisseur externe
• Température ambiante : 18–30 °C
• Humidité relative : 20–80 % (sans condensation)
• Exigences en matière d'alimentation : 100–240 V AC, monophasé, 50/60 Hz
• Consommation d'énergie : < 1,0 kW
• Propreté de la salle : pas pire que la classe ISO 9
