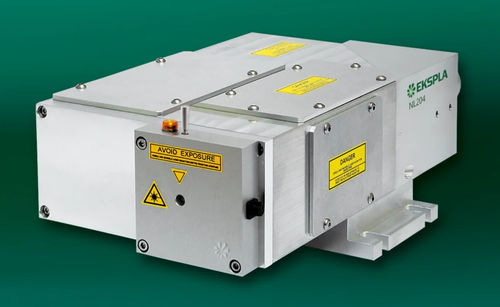

Système laser pulsé NL200

nanosecondeQ switchà état solide

La série NL200 est un laser nanoseconde DPSS à commutation Q, refroidi par air et compact, conçu pour une énergie d'impulsion élevée à des fréquences de répétition en kHz. Son design pompé par l'extrémité assure compacité et intégration facile dans divers équipements laser industriels et de R&D. Dotée d'une courte durée d'impulsion nanoseconde, d'une fréquence de répétition variable et d'un déclenchement TTL externe, la série NL200 est une source excellente et économique pour les applications nécessitant une énergie d'impulsion plus élevée, telles que le traitement des matériaux, la réparation de panneaux d'affichage LCD et OLED, l'ablation, le marquage, la gravure, le nettoyage laser et le dépôt laser. Ce laser peut être équipé de modules de génération harmonique pour les longueurs d'onde de 532 nm, 355 nm, 266 nm et 213 nm, ce qui en fait un outil polyvalent pour la spectroscopie, l'imagerie photoacoustique et la télédétection. Le design mécaniquement stable et hermétiquement scellé assure un fonctionnement fiable et une longue durée de vie des composants.

Caractéristiques

• Fiabilité reconnue par les clients
• Garantie de deux ans
• Jusqu'à 4 mJ d'énergie d'impulsion à 1064 nm
• Fréquence de répétition variable jusqu'à 2500 Hz
• Longueurs d'onde de 532 nm, 355 nm, 266 nm, 213 nm en options standard
• Durée d'impulsion <10 ns à 1064 nm
• Commutation Q électro-optique
• Fonctionnement clé en main
• Cavité scellée robuste
• Taille compacte
• Simple et robuste
• Refroidi par air
• Déclenchement TTL externe
• Contrôle à distance via clavier et/ou tout contrôleur fonctionnant sur n'importe quel OS utilisant des commandes API REST

Applications

• Traitement des matériaux
• Réparation de panneaux d'affichage LCD et OLED
• Marquage
• Micromachining
• Gravure
• Dépôt laser
• Nettoyage laser
• Ablation
• Spectroscopie
• Pompage OPO
• Télédétection

Avantages

• Réglage continu de la fréquence de répétition tout en maintenant une énergie d'impulsion constante, stabilité supérieure du pointage du faisceau et de l'énergie pour les applications de micromachining, marquage, élimination de films minces
• Profil de faisceau lisse proche de Gaussien avec une faible valeur M² < 1.3 et une bonne focalisabilité, bénéfique pour la réparation d'affichages LCD et OLED
• Compacité et légèreté pour un transport facile et un gain de place
• Sélection rapide de la longueur d'onde pour les applications nécessitant des longueurs d'onde alternées, telles que l'ablation de matériaux et le LIBS
• Refroidissement par air, technologie de pompage par l'extrémité fiable, design DPSS sans amplificateur pour une utilisation, un alignement, une installation faciles et un faible coût de possession
• Variété d'interfaces de contrôle (USB, RS232, LAN, WLAN) pour une intégration facile avec les équipements de laboratoire ou OEM

Spécifications

• Énergie d'impulsion (à 1064 nm) : NL201 : 0.9 mJ, NL202 : 2.0 mJ, NL204 : 4.0 mJ
• Énergie d'impulsion (à 532 nm) : NL201 : 0.3 mJ, NL202 : 0.9 mJ, NL204 : 2.0 mJ
• Énergie d'impulsion (à 355 nm) : NL201 : 0.2 mJ, NL202 : 0.6 mJ, NL204 : 1.3 mJ
• Énergie d'impulsion (à 266 nm) : NL201 : 0.08 mJ, NL202 : 0.2 mJ, NL204 : 0.6 mJ
• Énergie d'impulsion (à 213 nm) : NL201 : 0.04 mJ, NL202 : 0.1 mJ, NL204 : 0.2 mJ
• Stabilité de l'énergie d'impulsion (Écart type) : à 1064 nm : <0.5%, à 532 nm : <2.5%, à 355 nm : <3.5%, à 266 nm : <4%, à 213 nm : <5%
• Durée d'impulsion typique : 7–10 ns
• Dérive de puissance : ±2%
• Fréquence de répétition d'impulsion : NL201 : 0–2500 Hz, NL202/NL204 : 0–1000 Hz
• Profil spatial du faisceau : proche de Gaussien dans les champs proche et lointain
• Ellipticité : 0.9–1.1 à 1064 nm
• M² : <1.3
• Divergence du faisceau : <3 mrad
• Polarisation : linéaire
• Diamètre typique du faisceau : 0.7 mm
• Stabilité du pointage du faisceau (RMS) : ≤10 µrad
• Jitter optique (Écart type) : <0.5 ns
• Taille de la tête laser (L × l × H) : 164 × 320 × 93 mm
• Unité d'alimentation (L × l × H) : 470 × 390 × 140 mm
• Longueur de l'ombilical : 3 m
• Refroidissement : refroidi par air
• Température ambiante : 18–30 °C
• Humidité relative : 20–80% (sans condensation)
• Exigences en matière d'alimentation : 100–240 V AC, monophasé, 50/60 Hz
• Consommation d'énergie : <600 W
• Propreté de la salle : pas pire que la classe ISO 9

Note

• Le laser doit être connecté à l'électricité principale en tout temps. S'il est déconnecté pendant plus d'une heure, quelques heures de préchauffage sont nécessaires avant de l'allumer.
