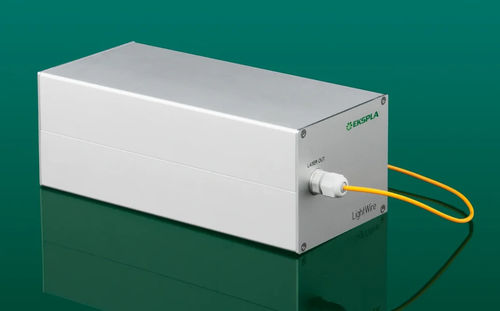

Module laser femtoseconde LightWire FFS

picosecondeà fibreproche infrarouge

La série LightWire FFS est composée d'ensemenceurs à fibre compacts conçus pour les lasers femtosecondes, dédiés à l'ensemencement des systèmes CPA à base de Nd:YAG, Yb:YAG, Yb:KGW et Yb:CALGO. Ces lasers à fibre offrent une opération clé en main, un design monolithique et ne nécessitent aucun entretien, ce qui les rend idéaux pour les environnements industriels et les laboratoires de recherche multidisciplinaires. La série comprend des modèles avec des durées d'impulsion femtoseconde et picoseconde, offrant une flexibilité pour diverses applications.

Caractéristiques

• Énergie d'impulsion > 250 nJ à une fréquence de répétition < 200 kHz (pour FFS200CHI)
• Impulsions larges compressées ou chirpées
• Impulsions compressibles jusqu'à < 200 fs (pour FFS100CHI) et < 250 fs (pour FFS200CHI)
• Durée d'impulsion < 140 fs (pour FFS200)
• Option PLL
• Autres longueurs d'onde disponibles sur demande

Applications

• Ensemencement de systèmes CPA femtoseconde
• Spectroscopie ultrarapide
• Spectroscopie térahertz dans le domaine temporel

Description
La série LightWire FFS est conçue pour les chercheurs et les intégrateurs OEM qui nécessitent des sources compactes, pratiques et sans entretien avec des impulsions picoseconde à bande limitée, des impulsions larges compressibles jusqu'à <200 fs, ou des impulsions femtoseconde inférieures à 140 fs. La fréquence de répétition d'impulsion largement réglable (25 kHz – 50 MHz) rend ces lasers adaptés à la microscopie non linéaire, la spectroscopie résolue dans le temps, la spectroscopie térahertz et les applications de métrologie ultrarapide. Les lasers FFS sont disponibles avec une durée d'impulsion femtoseconde directement à partir de la fibre ou avec des impulsions chirpées. Une large bande spectrale (jusqu'à 15 nm) permet l'amplification des impulsions avec une durée compressée <200 fs. Le modèle FFS200CHI dispose d'un profil de chirp personnalisable pour correspondre au design du compresseur du système CPA.

Spécifications

• Longueur d'onde centrale : 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• Bande spectrale typique (à FWHM) : jusqu'à 15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• Durée d'impulsion : Jusqu'à 30 ps, compressible jusqu'à < 200 fs (FFS100CHI); > 50 ps, compressible jusqu'à < 250 fs (FFS200CHI); < 140 fs (FFS200)
• Profil de chirp : linéaire, personnalisé (FFS100CHI, FFS200CHI); NA (FFS200)
• Fréquence de répétition d'impulsion avec sélecteur d'impulsion : 25 kHz – 50 MHz (FFS100CHI, FFS200); 100 kHz – 50 MHz (FFS200CHI)
• Puissance de sortie (sans/avec sélecteur d'impulsion) : > 50 mW / > 25 mW (FFS100CHI); > 200 mW à 50 MHz, > 100 mW à 1 MHz, > 25 mW à 100 kHz (FFS200CHI); > 200 mW / > 100 mW (FFS200)
• Énergie d'impulsion (sans/avec sélecteur d'impulsion) : > 1 nJ / > 0.5 nJ (FFS100CHI); > 250 nJ à des fréquences de répétition < 200 kHz (FFS200CHI); > 5 nJ / > 2.5 nJ (FFS200)
• Polarisation : linéaire, extinction > 100:1 (FFS100CHI, FFS200CHI); linéaire, extinction > 10:1 (FFS200)
• Sortie optique : connecteur FC/APC ou collimateur avec bride de montage (FFS100CHI); collimateur & nœud isolateur (FFS200CHI); connecteur FC/PC ou faisceau collimaté (FFS200)
• Longueur de fibre de sortie : jusqu'à 5 m (FFS100CHI), jusqu'à 3 m (FFS200CHI), jusqu'à 2 m (FFS200)
• Diamètre du faisceau : 0.9 ± 0.1 mm (tous les modèles)
• Hauteur du faisceau : 38 mm (FFS200CHI), NA (autres)
• Qualité du faisceau : M² < 1.1 (FFS100CHI, FFS200CHI), M² < 1.5 (FFS200)
• Surveillance du train d'impulsions : sortie photodiode pour train d'oscillateur, impulsion synch TTL pour sortie laser (lorsque le sélecteur d'impulsion est inclus)
• Dimensions du collimateur (D × L) : Ø33 × 11.76 mm (tous les modèles)
• Interface de contrôle : CAN (USB, RS232, LAN en option)
• Température ambiante : 10–30 °C
• Humidité relative : non condensante
• Alimentation : 100–240 V, 50–60 Hz AC
• Consommation électrique : maximale 230 W (typique 60 W)

Informations de commande

• Les informations de commande et les options de configuration sont disponibles dans la documentation produit et les images de commande.

Caractéristiques / Spécifications techniques

• Énergie d'impulsion : jusqu'à > 250 nJ à < 200 kHz (FFS200CHI)
• Durée d'impulsion : compressible jusqu'à < 200 fs (FFS100CHI), < 250 fs (FFS200CHI), < 140 fs (FFS200)
• Longueur d'onde centrale : 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• Bande spectrale : jusqu'à 15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• Fréquence de répétition d'impulsion : 25 kHz – 50 MHz (FFS100CHI, FFS200), 100 kHz – 50 MHz (FFS200CHI)
• Puissance de sortie : jusqu'à > 200 mW
• Polarisation : linéaire, rapport d'extinction élevé
• Diamètre du faisceau : 0.9 ± 0.1 mm
• Interface de contrôle : CAN, USB, RS232, LAN (en option)
• Température de fonctionnement : 10–30 °C
• Alimentation : 100–240 V, 50–60 Hz AC
• Consommation électrique : jusqu'à 230 W
