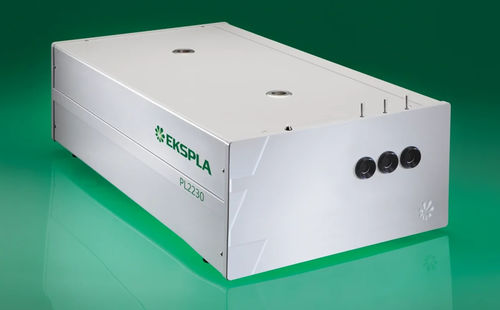

Système laser picoseconde PL2230

de pompagepour spectroscopieNd:YAG

Les lasers de la série PL2230 sont des lasers picosecondes Nd:YAG pompés par diode, refroidis à l'air et verrouillés en mode, conçus pour délivrer des impulsions picosecondes à haute énergie jusqu'à 40 mJ à un taux de répétition de 100 Hz. Ces lasers offrent un contrôle précis de l'énergie des impulsions, une excellente stabilité à court et à long terme et conviennent à des applications scientifiques exigeantes. Caractéristiques

• Amplificateur de puissance pompé par diode produisant jusqu'à 40 mJ par impulsion à 1064 nm
• Amélioration du profil du faisceau grâce à un système avancé de mise en forme du faisceau
• Oscillateur maître DPSS hermétiquement scellé
• Amplificateur régénératif pompé par diode
• Refroidi à l'air
• < ;30 ps durée d'impulsion
• Excellente stabilité de la durée d'impulsion
• Jusqu'à 100 Hz taux de répétition
• Impulsion de déclenchement de la caméra avec <10 ps jitter
• Excellente stabilité du pointage du faisceau
• Options de générateur de seconde, troisième ou quatrième harmonique stabilisé par thermo
• Contrôle par PC
• Télécommande par clavier

Applications

• Fluorescence résolue dans le temps (y compris les mesures de la caméra streak)
• Spectroscopie SFG/SHG
• Spectroscopie non linéaire
• Spectroscopie de claquage induit par laser
• PompageOPG
• Détection laser à distance
• Télémétrie par satellite
• Autres applications spectroscopiques et d'optique non linéaire

Description Le cœur du système PL2230 est un oscillateur maître à l'état solide pompé par diode (DPSS) dans un bloc monolithique scellé, générant des trains d'impulsions à taux de répétition élevé (90 MHz) avec une faible énergie d'impulsion unique. Des amplificateurs pompés par diode augmentent l'énergie de l'impulsion jusqu'à 40 mJ. L'amplificateur régénératif à gain élevé atteint un facteur d'amplification proche de 10⁶, suivi d'un amplificateur de puissance multipasse optimisé pour une extraction efficace de l'énergie et le maintien d'un profil de faisceau quasi gaussien. L'énergie de l'impulsion de sortie peut être ajustée par pas de ~1%, avec une stabilité de l'énergie d'impulsion à impulsion inférieure à 0,5% rms à 1064 nm. Les cristaux KD*P et KDP à angles ajustés dans des fours thermostabilisés permettent la génération de deuxième, troisième et quatrième harmoniques, avec des séparateurs d'harmoniques assurant une grande pureté spectrale aux différents ports de sortie. Des moniteurs d'énergie intégrés permettent de contrôler en continu l'énergie des impulsions de sortie, qui peut être visualisée sur un clavier ou un PC à distance. Le laser offre des impulsions de déclenchement pour la synchronisation de l'équipement, avec une avance réglable jusqu'à 500 ns (réglable par l'utilisateur par pas de ~0,25 ns) et une fonction de prédéclenchement jusqu'à 1000 μs. Le système peut être contrôlé via USB (VCP, commandes ASCII), RS232 (commandes ASCII), LAN (REST API), WLAN (REST API), ou un pavé de commande à distance avec un écran rétroéclairé. Interfaces de communication

• USB : port série virtuel, commandes ASCII
• RS232 : Commandes ASCII
• LAN : REST API
• WLAN : REST API

Options

• -P20 : 20 ps ±10% de durée d'impulsion de sortie, ~30% d'énergie d'impulsion en moins par rapport à la version 29 ps
• -P80 : 80 ps ±10% de durée d'impulsion de sortie, même énergie d'impulsion que la version 29 ps
• -P10 : 10±2 ps de durée d'impulsion, ~50% d'énergie d'impulsion en moins par rapport à la version 29 ps (PL2230A-100 uniquement)
• -PLL : Permet de verrouiller le train d'impulsions de l'oscillateur maître sur un générateur RF externe pour un déclenchement externe précis avec une faible gigue
• PL2231A-50 HE : taux de répétition de 50 Hz, énergie d'impulsion ~30% plus élevée par rapport au laser sans compensation de dépolarisation, durée d'impulsion de 29±5 ps
• PL2231A-10 : taux de répétition de 10 Hz, énergie d'impulsion ~2x plus élevée par rapport à la version 50 Hz, durée d'impulsion 29±5 ps

Performances et dessins

• Profil du faisceau de sortie en champ proche et dimensions de la tête laser disponibles

Caractéristiques / Spécifications techniques

• Énergie d'impulsion (à 1064 nm) : jusqu'à 40 mJ (PL2231A-50), 30 mJ (PL2231-50), 6 mJ (PL2230A-100), 3 mJ (PL2230-100)
• Énergie d'impulsion (à 532 nm) : jusqu'à 18 mJ (PL2231A-50), 13 mJ (PL2231-50), 3 mJ (PL2230A-100), 1.3 mJ (PL2230-100)
• Énergie d'impulsion (à 355 nm) : jusqu'à 13 mJ (PL2231A-50), 9 mJ (PL2231-50), 2 mJ (PL2230A-100), 0.9 mJ (PL2230-100)
• Énergie d'impulsion (à 266 nm) : jusqu'à 5 mJ (PL2231A-50), 3 mJ (PL2231-50), 0,6 mJ (PL2230A-100), 0.3 mJ (PL2230-100)
• Durée d'impulsion (FWHM) : 29 ± 5 ps (standard), options pour 10 ps, 20 ps, 80 ps
• Stabilité de la durée d'impulsion : ±1%
• Dérive de la puissance : ±2%
• Taux de répétition des impulsions : jusqu'à 100 Hz (PL2230-100, PL2230A-100), 50 Hz (PL2231-50, PL2231A-50), 10 Hz (PL2231A-10)
• Polarisation : verticale, >99%
• Contraste avant impulsion : >200:1
• Profil du faisceau : proche de la gaussienne
• Divergence du faisceau : <0,7-1,5 mrad
• Rapport de propagation du faisceau M² : <1,3-2,5
• Stabilité de pointage du faisceau (RMS) : ≤10-20 μrad
• Diamètre de faisceau typique : ~2-7 mm (en fonction du modèle)
• Gigue de l'impulsion optique : <50 ps (interne), ~3 ns (externe)
• Retard d'impulsion TRIG1 OUT : -500 à 50 ns
• Temps de préchauffage typique : 5-15 min
• Dimensions de la tête du laser (L × L × H) : 456 × 1031 × 249 ± 3 mm
• Dimensions de l'armoire électrique : 471 × 391 × 147 ± 3 mm (sauf PL2230-100 : adaptateur 12 V CC, 85 × 170 × 41 ± 3 mm)
• Longueur de l'embase : 2.5 m
• Refroidissement : refroidissement par air (PL2230-100, PL2230A-100), refroidisseur autonome (PL2231-50, PL2231A-50)
• Température ambiante : 22 ± 2 °C
• Hygrométrie relative : 20-80% (sans condensation)
• Alimentation électrique : 110-240 V CA, 5 A, monophasé, 50/60 Hz
• Consommation électrique : <0,15-1,0 kVA
