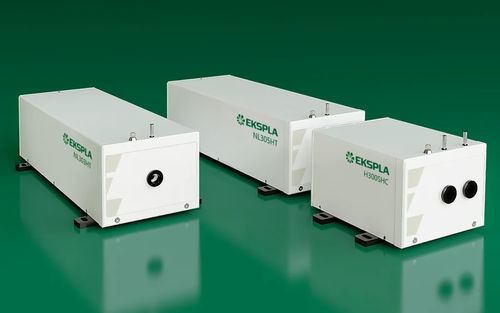

Système laser nanoseconde NL300

Q switchaccordablede laboratoire

Les lasers de la série NL300 sont des lasers nanosecondes Nd:YAG électro-optiquement Q-switchés, compacts et pompés par une lampe flash, conçus pour délivrer des impulsions à haute énergie d'une durée de 3 à 6 ns à des taux de répétition allant jusqu'à 20 Hz. Ces lasers sont reconnus pour leur fiabilité et leur cavité laser scellée robuste, ce qui les rend adaptés aux applications scientifiques et industrielles exigeantes. La série NL300 offre une large gamme de modules générateurs d'harmoniques, permettant de générer des longueurs d'onde jusqu'à la 5e harmonique, et propose en option des atténuateurs pour les longueurs d'onde fondamentales et harmoniques. Le système prend en charge le refroidissement eau-eau ou eau-air et permet le remplacement de la lampe flash sans désalignement de la cavité laser. Le contrôle à distance est possible via un clavier et/ou un port RS232/USB, avec des pilotes LabView™ inclus pour une intégration facile. Caractéristiques

• Fiabilité reconnue par les clients
• Garantie de deux ans
• Cavité laser étanche renforcée
• Jusqu'à 1100 mJ d'énergie d'impulsion
• Plus de 1% de stabilité d'énergie d'impulsion StDev
• 5-20 Hz de taux de répétition d'impulsion
• 3-6 ns de durée d'impulsion
• Thermo stabilisé deuxième, troisième, quatrième et cinquième modules générateurs d'harmoniques stabilisés par thermo
• Atténuateurs optionnels pour les longueurs d'onde fondamentales et/ou harmoniques
• Options de refroidissement eau/eau ou eau/air
• Remplacement des lampes flash sans désalignement de la cavité laser
• Contrôle à distance par clavier et/ou port RS232/USB

Applications

• Ablation de matériaux
• LIBS (Light Induced Breakdown Spectroscopy)
• Pompage OPO
• Détection à distance
• LIDAR (Light Detection And Ranging)
• Spectroscopie de masse
• LIF (Light Induced Fluorescence)

Description Les lasers de la série NL300 produisent des impulsions à haute énergie avec des taux de répétition sélectionnables de 5 à 20 Hz. Les modèles NL30×HT sont optimisés pour une extraction d'énergie maximale, délivrant jusqu'à 1100 mJ à 5 Hz. La tête laser compacte (environ 480 mm de long) et le bloc d'alimentation (330 × 490 mm d'encombrement) sont conçus pour une intégration et une maintenance aisées, avec un accès pratique au réservoir d'eau et un remplacement de la lampe flash qui ne nécessite pas de réalignement. Le système peut être configuré avec des échangeurs de chaleur eau-eau ou eau-air, ce qui permet de fonctionner sans eau du robinet si nécessaire. Le contrôle est disponible via les pilotes LabView™ ou un pad à distance. Avantages

• Une énergie d'impulsion élevée (jusqu'à 1100 mJ à 1064 nm, 700 mJ à 532 nm, 450 mJ à 355 nm) et une courte durée d'impulsion (~4 ns) pour une forte interaction avec les matériaux, idéale pour la LIBS et l'ablation
• Une conception rentable à cavité unique sans amplificateurs pour un alignement facile, une grande fiabilité et une faible maintenance
• La taille compacte permet d'économiser de l'espace en laboratoire
• Remplacement rapide de la lampe flash sans réalignement
• Option de refroidissement par air pour une installation simple et une faible maintenance
• Multiples interfaces : USB, RS232, LAN et WLAN en option pour une intégration facile

Options

• -AW : option d'alimentation refroidie par air (nécessite une température ambiante stable)
• Générateur d'harmoniques : Sélection jusqu'à la 5e harmonique
• Atténuateur : Ajuste en douceur l'énergie de l'impulsion sans affecter les autres paramètres

Générateurs d'harmoniques et atténuateurs

• Modules compacts, thermo-stabilisés avec miroirs dichroïques et revêtements AR
• Accordement de phase par ajustement mécanique
• Haute efficacité de conversion et large choix de configuration
• La conception modulaire permet la reconfiguration pour différentes longueurs d'onde
• Atténuateurs intégrés pour un ajustement en douceur de l'énergie

Modules harmoniques typiques

• H300A : Atténuateur pour faisceau de 1064 nm
• H300SH : Générateur de seconde harmonique (1064/532 nm)
• H300S : Séparateur de faisceau de 532 nm
• H300SHC : Générateur de seconde harmonique avec séparateur de faisceau de 532 nm
• H300SHA : Générateur de seconde harmonique, séparateur de faisceau et atténuateur pour 532 nm
• H300THC : Générateur de troisième harmonique avec séparateur de faisceau 355 nm
• H300THA : Troisième générateur d'harmoniques, séparateur de faisceaux et atténuateur pour 355 nm
• H300FHC : Quatrième générateur d'harmoniques avec séparateur de faisceaux de 266 nm
• H300FHA : Quatrième générateur d'harmoniques, séparateur de faisceaux et atténuateur pour 266 nm
• H300FiHC : Cinquième générateur d'harmoniques avec séparateur de faisceaux de 213 nm

Spécifications (sélectionnées)

• Taux de répétition des impulsions : 5-20 Hz (selon le modèle)
• Énergie d'impulsion (à 1064 nm) : jusqu'à 1100 mJ
• Énergie d'impulsion (à 532 nm) : jusqu'à 700 mJ
• Énergie d'impulsion (à 355 nm) : jusqu'à 450 mJ
• Énergie d'impulsion (à 266 nm) : jusqu'à 120 mJ
• Énergie d'impulsion (à 213 nm) : jusqu'à 25 mJ
• Stabilité de l'énergie d'impulsion (StdDev) : 1.0 % (1064 nm), 1,5 % (532 nm), 3,0 % (355 nm), 3,5 % (266 nm), 6,0 % (213 nm)
• Dérive de la puissance : ±2 %
• Durée de l'impulsion : 3-6 ns
• Polarisation : verticale, >90%
• Gigue de l'impulsion optique (StdDev) : <0,5 ns
• Largeur de ligne : <1 cm-¹
• Profil du faisceau : Hat-Top dans les champs proches, presque gaussien dans les champs lointains
• Diamètre de faisceau typique : ~8-10 mm
• Divergence du faisceau : <0,6 mrad
• Stabilité de pointage du faisceau (RMS) : 50 µrad
• Hauteur du faisceau : 68 mm
• Taille de la tête laser (L × L × H) : 154 × 475 × 128 mm
• Unité d'alimentation (L × L × H) : 330 × 490 × 585 mm
• Longueur ombilicale : 2,5 m
• Consommation d'eau : <6-12 l/min (en fonction du modèle)
• Température ambiante : 15-30 °C
• Humidité relative : 20-80% (sans condensation)
• Modalités d'alimentation : 208-240 V CA, monophasé, 50/60 Hz
• Consommation électrique : <1-1,5 kVA
• Propreté de la pièce : pas pire que la classe ISO 9
