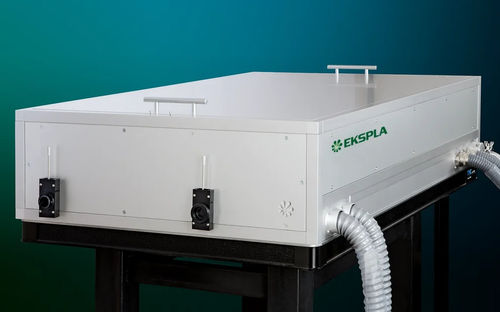

Système laser pulsé NanoFlux HP

nanosecondeQ switchà état solide

La série NanoFlux HP est composée de systèmes amplificateurs nanoseconde pompés par diode haute puissance conçus pour délivrer des impulsions à haute énergie à des taux de répétition élevés. Ces systèmes amplificateurs nanoseconde Nd:YAG à commutation Q électro-optique reposent sur une technologie éprouvée dans l'industrie et conviennent aux applications nécessitant des impulsions de haute intensité et de haute luminosité avec un profil de faisceau uniforme et une faible divergence. Le système peut être personnalisé pour des exigences spécifiques, y compris l'intégration de la source de semence du client, des sorties multicanaux, l'amplification par rafale, et plus encore. L'oscillateur maître peut produire des impulsions aussi courtes que quelques nanosecondes, et les amplificateurs de puissance utilisent le façonnage spatial du faisceau pour obtenir un profil de faisceau de sortie Super-Gaussien. Des générateurs harmoniques avec des chauffages stabilisés en température sont disponibles pour la génération harmonique de second et troisième ordre, garantissant une pureté spectrale élevée. Le contrôle du système est possible via un pavé de commande, USB, LAN, et éventuellement RS232, avec un logiciel dédié pour Windows. La série NanoFlux HP offre diverses options de personnalisation, telles qu'un boîtier portable de qualité industrielle avec alimentations intégrées et unités de refroidissement.

Caractéristiques

• Jusqu'à 5 J à 1064 nm d'énergie d'impulsion de sortie
• Taux de répétition jusqu'à 1 kHz
• Version multicanaux : 2 J par canal à 1064 nm
• Durées d'impulsion de 2 ns à 500 ns
• Profil de faisceau spatial Super-Gaussien
• Coût de maintenance faible et longue durée de vie des diodes
• Option de contrôle de la durée d'impulsion variable et de la forme temporelle de l'impulsion (AWG) disponible
• Possibilités de personnalisation variées pour s'adapter à des applications spécifiques
• Chambres de pompage à diode haute efficacité
• Empreinte réduite de la tête laser et intégration OEM sur demande
• Diagnostics système internes
• Compensation de la biréfringence induite thermiquement pour des taux de répétition d'impulsions élevés
• Système de vide intégré pour la traduction d'image pour un profil de faisceau Super-Gaussien lisse
• Version rafale disponible
• Générateurs d'harmoniques de second et troisième ordre stabilisés thermiquement en option
• Boîtier laser portable de qualité industrielle avec alimentations intégrées et unités de refroidissement en option

Applications

• Diffusion Thomson
• Pompage OPCPA multi-étages
• Optique non linéaire
• Pompage Ti:S

Options

• AWG : Générateur de forme d'onde arbitraire pour le contrôle de la forme temporelle de l'impulsion dans la plage de 1 à 50 ns par pas de 125 ps
• AW : Option de refroidissement air-eau, remplace ou complète l'unité de refroidissement eau-eau
• Alimentation sous vide externe : Pompe à vide externe et tuyauterie
• Option multicanaux : Sorties multiples de même ou différente longueur d'onde/énergie, jusqu'à 8 canaux
• G : Profil de faisceau spatial de type Gaussien (réduit l'énergie de sortie du fondamental d'environ 80%)

Spécifications

• Énergie de sortie (à 1064 nm) : jusqu'à 5 J (dépend du modèle)
• Énergie de sortie (à 532 nm) : jusqu'à 3 J (dépend du modèle, module harmonique en option)
• Énergie de sortie (à 355 nm) : jusqu'à 1,2 J (dépend du modèle, module harmonique en option)
• Taux de répétition d'impulsion : jusqu'à 1 kHz
• Durée d'impulsion : 5 ± 1 ns standard, rafales ajustables disponibles
• Stabilité de l'énergie d'impulsion : ≤0,5% à 1064 nm, ≤0,8% à 532 nm, ≤2% à 355 nm
• Dérive de puissance à long terme : ±2%
• Profil spatial du faisceau : Super-Gaussien
• Diamètre du faisceau : 7–15 mm (dépend du modèle)
• Stabilité de pointage du faisceau : ≤30 µrad
• Divergence du faisceau : ≤0,5–0,7 mrad
• Jitter d'impulsion optique : ≤0,2 ns
• Polarisation : linéaire
• Taille de la tête laser (L×l×H) : 600×1200×300 mm à 900×2000×300 mm (dépend du modèle)
• Taille de l'alimentation électrique (L×l×H) : 553×600×830 mm à 553×600×1800 mm (dépend du modèle)
• Longueur de l'ombilical : 2,5 m (jusqu'à 5 m disponible sur demande)
• Exigences en matière d'alimentation : 208, 380 ou 400 V AC, triphasé, 50/60 Hz
• Consommation électrique : ≤6–20 kW (dépend du modèle)
• Alimentation en eau : ≤8–20 l/min, 2 Bar, max 20 °C
• Température ambiante de fonctionnement : 22 ± 2 °C
• Température ambiante de stockage : 15–35 °C
• Humidité relative (sans condensation) : ≤80%
• Propreté de la salle : ISO Classe 7

Note

• Le laser doit être connecté à l'électricité principale en permanence. S'il est déconnecté pendant plus d'une heure, une période de préchauffage de quelques heures est nécessaire avant de le rallumer.
