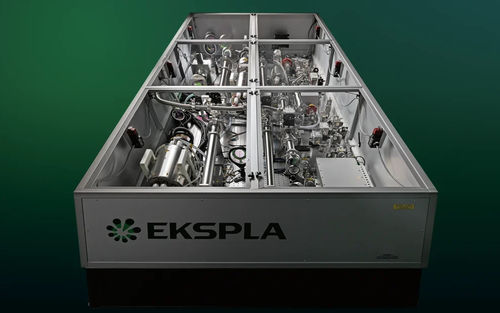

Système laser femtoseconde UltraFlux HR

à état solideà fibreaccordable

La série UltraFlux HR est un système compact de laser femtoseconde à longueur d'onde accordable et à taux de répétition élevé qui intègre les avantages des technologies de laser à fibre ultrarapide à double sortie, de l'état solide et de l'amplification d'impulsions chirpées paramétriques. Ce système est basé sur la nouvelle technologie OPCPA (Optical Parametric Chirped Pulse Amplification) et présente une conception frontale brevetée (brevets n° EP2827461 et EP2924500). Le système offre des plages d'accord de longueur d'onde de 750-960 nm, 375-480 nm, 250-320 nm et 210-230 nm, et délivre jusqu'à 14 mJ d'énergie d'impulsion à un taux de répétition de 1 kHz. Il offre une excellente stabilité de l'énergie d'impulsion (≤ 1 % RMS) et une stabilité de la puissance moyenne à long terme (≤ 1,5 % RMS sur une période de 8 heures). Le système peut être équipé d'options de sortie femtoseconde et picoseconde parfaitement synchronisées, d'un réglage mains libres de la longueur d'onde et d'impulsions à fort contraste sans équipement d'amélioration supplémentaire. Caractéristiques

• Basé sur la technologie OPCPA
• Conception frontale brevetée (EP2827461, EP2924500)
• Gammes d'accord de longueur d'onde : 750-960 nm, 375-480 nm, 250-320 nm, 210-230 nm
• Jusqu'à 14 mJ d'énergie d'impulsion à un taux de répétition de 1 kHz
• Excellente stabilité de l'énergie d'impulsion : ≤ 1 % RMS
• Excellente stabilité de la puissance moyenne à long terme : ≤ 1.5 % RMS sur 8 heures
• Sortie fs et ps parfaitement synchronisée disponible en option
• Accordement de la longueur d'onde à main levée
• Impulsions à fort contraste sans équipement supplémentaire

Applications

• CARS et SFG à large bande
• Spectroscopie pompe-sonde femtoseconde
• Spectroscopie non linéaire
• Génération de hautes harmoniques

Description La série UltraFlux HR utilise un laser à fibre picoseconde à double sortie pour alimenter à la fois le laser de pompe picoseconde DPSS et l'amplificateur paramétrique femtoseconde avec une sortie spectralement élargie. Cette approche simplifie le système en excluant l'amplificateur régénératif femtoseconde et en éliminant le besoin de synchronisation des impulsions de pompe et d'ensemencement, ce qui garantit une gigue pratiquement nulle entre les canaux. Le contraste de l'impulsion de sortie dans l'échelle de temps de la picoseconde à la nanoseconde est amélioré. Tous les systèmes laser de la série UltraFlux sont assemblés sur une planche à pain rigide ou une table optique pour une excellente stabilité à long terme. La conception interne modulaire permet une personnalisation poussée et une évolutivité facile, avec la possibilité d'ajouter des spécifications personnalisées ou des canaux multiples. L'incorporation de la technologie d'amplification d'impulsions chirpées paramétriques et d'un nouveau laser à fibre ultrarapide permet de réaliser des expériences avancées de pompe-sonde femtoseconde, de spectroscopie non linéaire, de génération d'harmoniques élevées et d'autres applications scientifiques ultrarapides. Options

• -F10 : L'option d'impulsion courte réduit la durée de l'impulsion de sortie à ≤ 10 fs (l'accordabilité de la longueur d'onde n'est pas disponible avec cette option)
• -CEP : Stabilisation CEP à ≤ 400 mrad (stabilisation CEP passive et active)
• -DM : Option de miroir déformable pour l'amélioration du rapport de Strehl à > 0.9
• -SH/TH/FH : Sorties deuxième, troisième et quatrième harmoniques (efficacité de conversion du signal ~20%, ~5%, ~1% ; non simultanée avec la sortie du signal)
• -ps out : Sortie ps supplémentaire synchronisée optiquement avec la sortie principale du système (peut être simultanée ou non simultanée)
• -AW : refroidissement air-eau (pas d'eau externe requise ; la dissipation de chaleur est égale à la consommation totale d'énergie)

Spécifications

• Variantes du modèle : UltraFlux FT031k, FT31k, FT61k, FT141k
• Énergie de sortie (signal) : 300 µJ (FT031k), 3 mJ (FT31k), 6 mJ (FT61k), 14 mJ (FT141k)
• SortieSH : 60 µJ, 0,6 mJ, 1,5 mJ, 3,5 mJ
• Sortie TH : 15 µJ, 150 µJ, 0,4 mJ, 1,2 mJ
• FH sortie : 3 µJ, 30 µJ, 100 µJ, 300 µJ
• Taux de répétition des impulsions : 1 kHz
• Gamme d'accord des longueurs d'onde (signal) : 750-960 nm
• Gamme d'accord en longueur d'onde (SH) : 375-480 nm
• Gamme d'accord en longueur d'onde (TH) : 250-320 nm
• Gamme d'accord en longueur d'onde (FH) : 210-230 nm
• Pas de balayage : 5 nm (signal, SH), 3 nm (TH), 2 nm (FH)
• Durée de l'impulsion : 40 ± 20 fs
• Stabilité de l'énergie d'impulsion : ≤ 1,5 % (FT031k), ≤ 1 % (autres)
• Dérive de puissance à long terme : ± 1,5 %
• Profil spatial du faisceau : Gaussien (FT031k), Super-Gaussien (autres)
• Diamètre du faisceau : ~2 mm (FT031k), ~5 mm (FT31k), ~7 mm (FT61k), ~15 mm (FT141k)
• Stabilité du pointage du faisceau : ≤ 30 µrad
• Contraste temporel : APFC (à ±50 ps) : 10^10:1 ; pré-impulsion (50-10 ps) : 10^8:1 ; Pré-impulsion (10-1 ps) : 10^6:1 ; Post-impulsion (au-delà de 20 ps) : 10^6:1
• Gigue de l'impulsion optique (Trig out) : ≤ 100 ps ; (Pre-Trig out) : ≤ 50 ps ; (Avec option -PLL) : ≤ 2 ps
• Polarisation : linéaire, horizontale
• Dimensions de la tête du laser (L×L×H mm) : 750×1200×300 (FT031k), 900×1500×300 (FT31k), 900×1800×300 (FT61k), 1200×2000×300 (FT141k)
• Taille de l'alimentation (W×L×H mm) : 553×600×850 (FT031k, FT31k, FT61k), 553×600×1250 (FT141k)
• Longueur ombilicale : 2.5 m
• Puissance électrique : 200-240 V CA, monophasé, 47-63 Hz (FT031k, FT31k) ; 208, 380 ou 400 V CA, triphasé, 50/60 Hz (FT61k, FT141k)
• Consommation électrique : ≤ 1 kW (FT031k), ≤ 2 kW (FT31k), ≤ 5 kW (FT61k), ≤ 8 kW (FT141k)
• Alimentation en eau : non requise (FT031k, FT31k, FT61k), ≤ 5 l/min, 2 Bar, max 20 °C (FT141k)
• Température ambiante de fonctionnement : 22 ± 2 °C
• Température ambiante de stockage : 15-35 °C
• Humidité relative (sans condensation) : ≤ 80%
• Insuffisance acoustique de la pièce : ISO Classe 7
