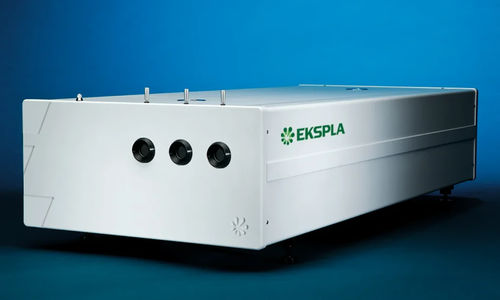

Système laser pulsé NanoFlux SLM

nanosecondeQ switchà état solide

La série NanoFlux SLM est composée de lasers Nd:YAG à haute énergie et mode unique (SLM) Q-Switchés, conçus pour des applications exigeantes nécessitant une haute énergie d'impulsion et une excellente stabilité. Ces lasers nanosecondes Q-Switchés électro-optiques délivrent jusqu'à 10 J par impulsion et conviennent pour le pompage de lasers OPO, OPCPA ou à colorant, l'holographie, la spectroscopie LIF, la télédétection, les tests optiques, et plus encore.

Caractéristiques

• Énergies d'impulsion jusqu'à 10 J
• Durées d'impulsion de 2 à 25 ns
• Taux de répétition d'impulsion de 10 Hz
• Oscillateur maître à mode longitudinal unique (SLM) auto-amorcé et pompé par diode
• Cavité d'oscillateur maître stable produisant une sortie en mode spatial TEM₀₀
• Excellente stabilité de l'énergie d'impulsion
• Amplificateur de puissance à lampe flash économique
• Durée d'impulsion standard de 2 ns (2–25 ns en option)
• Options de générateur d'harmoniques stabilisé en température
• Contrôle via clavier, USB et interfaces LAN avec logiciel de contrôle Windows fourni (RS232 en option)

Applications

• Traitement des matériaux
• Pompage de lasers OPO, OPCPA, Ti:Sapphire, à colorant
• Holographie
• Spectroscopie laser non linéaire
• Tests optiques

Description

• Conception innovante d'oscillateur maître auto-amorcé et pompé par diode, obtenant une sortie SLM sans diodes de semence à largeur de ligne étroite externes ni électronique de verrouillage de cavité.
• La cavité d'oscillateur maître stable assure une sortie en mode spatial TEM₀₀, résultant en d'excellentes propriétés de faisceau après amplification.
• Des modèles avec un ajustement gaussien amélioré sont disponibles pour les applications nécessitant un profil de faisceau lisse et proche du gaussien.
• Les amplificateurs linéaires offrent une solution économique pour les systèmes nanosecondes à haute énergie, avec un façonnage avancé du faisceau pour des profils spatiaux lisses et sans points chauds.
• La faible dépolarisation de la lumière permet une génération efficace jusqu'à la 4ème harmonique avec des générateurs d'harmoniques intégrés en option.
• Les générateurs d'harmoniques à cristaux non linéaires accordés en angle dans des chauffages stabilisés en température sont utilisés pour la génération de la deuxième, troisième et quatrième harmonique, avec une haute pureté spectrale et un changement de longueur d'onde manuel ou motorisé en option.
• Le faible jitter optique par rapport au déclencheur Q-switch permet une synchronisation fiable avec les équipements externes.
• Le contrôle du système est disponible via un pavé de commande, USB, LAN et RS232 en option, avec un logiciel compatible Windows.

Options

• – G : Fournit un profil de faisceau de type gaussien (réduit l'énergie de sortie du fondamental d'environ 80 %)
• – AW : Option de refroidissement air-eau (remplace ou complète l'unité de refroidissement eau-eau ; la dissipation thermique équivaut à la consommation totale d'énergie)
• – N2…N25 : Option de durée d'impulsion plus longue (plage de 2 à 25 ns)

Spécifications

• Modèles : NanoFlux N2k10-SLM, NanoFlux N5k10-SLM, NanoFlux N10k10-SLM
• Énergie de sortie : à 1064 nm : 2000 mJ / 5000 mJ / 10000 mJ ; à 532 nm : 1000 mJ / 2500 mJ / 5000 mJ ; à 355 nm : 450 mJ / 1300 mJ / 2500 mJ ; à 266 nm : 140 mJ / 750 mJ / 1500 mJ
• Taux de répétition d'impulsion : 10 Hz
• Durée d'impulsion : 2 ± 0,5 ns (autres durées 2–25 ns en option)
• Stabilité de l'énergie d'impulsion : à 1064 nm : ≤ 0,8 % ; à 532 nm : ≤ 1,5 % ; à 355 nm : ≤ 3 % ; à 266 nm : ≤ 4 %
• Dérive de puissance à long terme : ± 2 %
• Profil spatial du faisceau : Super-Gaussien
• M² : 4,4 / 6,6 / 9,2 (selon le modèle)
• Diamètre du faisceau : ~12 mm / ~18 mm / ~25 mm
• Stabilité de pointage du faisceau : ≤ 25 µrad
• Divergence du faisceau : ≤ 0,5 mrad
• Jitter optique : ≤ 0,2 ns
• Largeur de ligne : ≤ 0,01 cm⁻¹ (SLM)
• Polarisation : linéaire, >90 %
• Taille de la tête laser (L×l×H mm) : 455 × 1220 × 270 / 600 × 1500 × 300 / 700 × 2000 × 300
• Taille de l'alimentation électrique (L×l×H mm) : 550 × 600 × 1030 (ou 2 unités pour les modèles plus grands)
• Longueur de l'ombilical : 5 m
• Exigences en matière d'alimentation : 208, 380 ou 400 V AC, triphasé, 50/60 Hz
• Consommation d'énergie : ≤ 5 kVA / ≤ 6 kVA / ≤ 8 kVA
• Alimentation en eau : ≤ 5 l/min, 2 Bar, max 15 °C / ≤ 7 l/min / ≤ 10 l/min (selon le modèle)
• Température ambiante de fonctionnement : 22 ± 2 °C
• Température ambiante de stockage : 15–35 °C
• Humidité relative (sans condensation) : ≤ 80 %
• Propreté de la salle : ISO Classe 7

Note : Le laser doit être connecté à l'électricité principale en permanence. S'il est déconnecté pendant plus d'une heure, une période de préchauffage de quelques heures est nécessaire avant de le rallumer.
