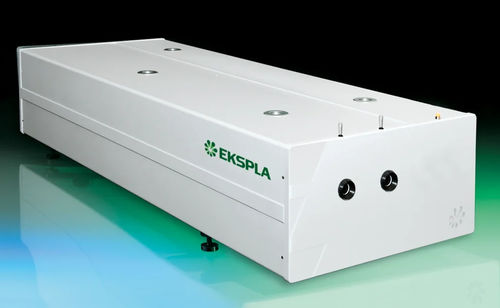

Système laser nanoseconde NanoFLux MM

Q switchde pompagepour spectroscopie

La série NanoFLux MM est constituée de lasers Nd:YAG multimodes Q-switchés à haute énergie, conçus pour délivrer des impulsions nanosecondes à haute énergie à 1064 nm. Ces lasers offrent une énergie d'impulsion élevée, une excellente stabilité de l'énergie d'une impulsion à l'autre et une qualité de faisceau supérieure, ce qui les rend idéaux pour des applications telles que le pompage OPO ou Ti:Sapphire, le traitement des matériaux et les diagnostics plasma. Caractéristiques

• Les lasers nanosecondes à haute énergie
• Jusqu'à 10 J d'énergie d'impulsion
• 5 ns de durée d'impulsion (options jusqu'à 20 ns disponibles)
• 10 ou 20 Hz de taux de répétition d'impulsion
• Meilleure stabilité de l'énergie d'impulsion RMS de 0.5% RMS de l'énergie d'impulsion
• Versions disponibles avec M² jusqu'à 90
• Chambres de pompage à haute efficacité et mise en forme avancée du faisceau pour une extraction maximale de l'énergie d'impulsion
• Imagerie de relais entre les étages d'amplification pour un profil de faisceau lisse à la sortie du laser
• Biréfringence induite thermiquement compensée
• En option, deuxième, troisième, quatrième et cinquième harmoniques stabilisées en température, troisième, quatrième et cinquième générateurs d'harmoniques stabilisés en température
• Synchronisation interne/externe à faible gigue
• Tête laser robuste et stable
• Contrôle par clavier, interfaces USB et LAN avec le logiciel de contrôle Windows fourni (RS232 en option)

Applications

• OPO, Ti:Sapphire, pompage laser à colorant
• Traitement des matériaux
• Génération de plasma et diagnostics
• Spectroscopie non linéaire
• Détection à distance

Description

• Les oscillateurs à commutation Q sont conçus comme des sources d'ensemencement nanosecondes fiables et stables, produisant des centaines d'impulsions mJ à partir d'un corps compact. L'accès facile aux compartiments critiques permet une maintenance aisée.
• Les versions à haute M² utilisent une conception d'oscillateur prolongée, permettant un plus grand nombre de modes d'oscillation et résultant en un profil de faisceau très homogène et plat, utile pour des applications spécifiques.
• Les amplificateurs linéaires de la série NanoFLux fournissent une solution rentable pour les systèmes nanoseconde à haute énergie. La mise en forme avancée du faisceau garantit un profil spatial lisse et sans points chauds à la sortie. La faible dépolarisation de la lumière permet de générer efficacement jusqu'à la quatrième harmonique avec des générateurs d'harmoniques intégrés en option.
• Des générateurs d'harmoniques à cristaux non linéaires accordés en angle, montés dans des radiateurs à température stabilisée, sont utilisés pour la génération des deuxième, troisième et quatrième harmoniques. La séparation des harmoniques assure une grande pureté spectrale et dirige le rayonnement vers les ports de sortie. Les générateurs d'harmoniques peuvent être intégrés ou placés à l'extérieur de la tête laser. La commutation de la longueur d'onde de sortie est manuelle, la commutation motorisée étant disponible sur demande.
• Le déclenchement est possible à partir de générateurs d'impulsions internes ou externes, avec une gigue RMS inférieure à 0,5 ns par rapport à l'impulsion de déclenchement du Q-switch.
• Le contrôle du système est disponible via le pavé de commande, l'USB et les interfaces LAN (RS232 en option), et peut être géré à partir d'un PC avec le logiciel Windows fourni.

Options

• - G : fournit un profil de faisceau de type gaussien (les énergies d'impulsion sont généralement 80 % inférieures à celles de la version standard)
• - M20...90 : Fournit un profil de faisceau plat et lisse sans points chauds ni anneaux de diffraction (M² > 20 ou M² > 90)
• - RLI : imagerie de relais en option pour un profil de faisceau lisse
• - AW : option de refroidissement eau-air (remplace ou complète l'unité de refroidissement eau-eau ; la dissipation thermique est égale à la consommation électrique totale)
• - N10...N20 : durée d'impulsion de 10-20 ns (plage de 2-25 ns)

Spécifications

• Énergie de sortie à 1064 nm : 3000 mJ (N3k10), 5000 mJ (N5k10), 7000 mJ (N7k10), 10000 mJ (N10k10)
• Énergie de sortie à 532 nm : 1500 mJ, 2500 mJ, 3500 mJ, 5000 mJ
• Énergie de sortie à 355 nm : 1000 mJ, 1300 mJ, 1700 mJ, 2000 mJ
• Énergie de sortie à 266 nm : 270 mJ, 400 mJ, 500 mJ, 700 mJ
• Rythme de répétition des impulsions : 10 Hz
• Durée de l'impulsion : 5 ± 1 ns (standard), autres durées disponibles
• Stabilité de l'énergie d'impulsion à 1064 nm : ≤ 0,5 %
• Stabilité de l'énergie d'impulsion à 532 nm : ≤ 1 %
• Stabilité de l'énergie d'impulsion à 355 nm : ≤ 2 %
• Stabilité de l'énergie d'impulsion à 266 nm : ≤ 3 %
• Dérive de la puissance à long terme : ±2 %
• Profil spatial du faisceau : Super-Gaussien
• M² : ~5 (standard), versions avec M² 20-90 disponibles
• Diamètre du faisceau : ~18 mm (N3k10, N5k10), ~25 mm (N7k10, N10k10)
• Stabilité du pointage du faisceau : ≤ 50 µrad
• Divergence du faisceau : ≤ 0.5 mrad
• Gigue de l'impulsion optique : ≤ 0,5 ns
• Largeur de ligne : ≤ 1 cm-¹
• Polarisation : linéaire
• Taille de la tête du laser (L×L×H mm) : 460×1250×260 (N3k10), 500×1300×300 (N5k10), 600×1800×300 (N7k10), 700×2000×300 (N10k10)
• Taille de l'alimentation (W×L×H mm) : 550×600×1250 (N3k10, N5k10, N7k10), 550×600×1640 (N10k10)
• Longueur ombilicale : 5 m
• Alimentation électrique : 208, 380 ou 400 V CA, triphasé, 50/60 Hz
• Consommation électrique : ≤ 5 kVA (N3k10), ≤ 6 kVA (N5k10), ≤ 7 kVA (N7k10), ≤ 8 kVA (N10k10)
• Alimentation en eau : ≤ 5 l/min, 2 Bar, max 15°C (N3k10, N5k10), ≤ 12 l/min, 2 Bar, max 15°C (N7k10, N10k10)
• Température ambiante de fonctionnement : 22 ± 2°C
• Température ambiante de stockage : 15-35°C
• Humidité relative (sans condensation) : ≤ 80%
• Propreté de la pièce : ISO classe 7

Note

• Le laser doit être connecté au réseau électrique à tout moment. S'il est déconnecté pendant plus d'une heure, un temps de préchauffage de quelques heures est nécessaire avant de le mettre en marche.
