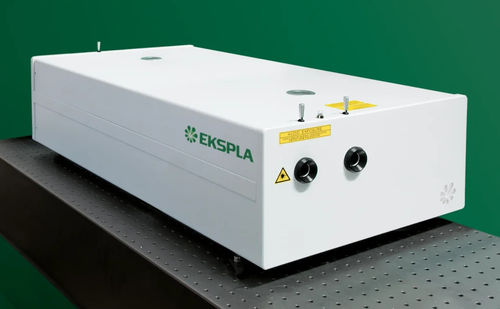

Amplificateur de signal PicoFlux HP

RFpicoseconde

La série PicoFlux HP est constituée d'amplificateurs picoseconde pompés par diode à taux de répétition élevé, conçus pour délivrer des impulsions picoseconde allant jusqu'à 150 mJ à un taux de répétition de 1 kHz ou 500 mJ à 100 Hz. Ces amplificateurs offrent une énergie d'impulsion élevée, une excellente stabilité de l'énergie d'impulsion à impulsion et une qualité de faisceau supérieure, ce qui les rend idéaux pour les applications exigeantes telles que le pompage OPCPA, l'optique non linéaire et la spectroscopie avancée. Caractéristiques

• Amplificateurs picosecondes pompés par diode
• Énergies d'impulsion jusqu'à 150 mJ
• Durée d'impulsion de 20 à 300 ps
• Énergie d'impulsion élevée jusqu'à un taux de répétition d'impulsion de 2 kHz
• Conception à l'état solide pompée par diode
• Mise en forme avancée du faisceau pour une énergie d'impulsion élevée
• Source d'alimentation interne ou externe
• Compensation de la biréfringence induite thermiquement
• Source d'alimentation interne ou externe
• Source d'alimentation interne ou externe
• Source d'alimentation interne ou externe biréfringence induite thermiquement compensée
• Faibles coûts de maintenance
• Impulsions de synchronisation à gigue efficace inférieure à 10 ps pour le déclenchement de la caméra streak
• Contrôle par interfaces USB et LAN avec le logiciel de contrôle Windows fourni (RS232 en option)
• Système de relais d'image sous vide
• Générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température en option
• Générateurs de troisième et quatrième harmoniques stabilisés en température en option
• Générateurs de troisième et quatrième harmoniques stabilisés en température en option générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température
• Option de synchronisation extrêmement précise avec le signal RF externe grâce à l'option PLL
• Option de profil de faisceau spatial de type gaussien avec ajustement gaussien > 85 % dans le champ proche
• Option de durée d'impulsion réduite à 20 ps

Applications

• Spectroscopie résolue dans le temps
• SFG/SHG
• Spectroscopie non linéaire
• Pompage OPCPA
• OPG/OPA
• Détection laser à distance
• Télémétrie par satellite
• Autres applications spectroscopiques et d'optique non linéaire

Description Les amplificateurs de la série PicoFlux à taux de répétition élevé sont conçus pour être alimentés par une source d'alimentation externe. L'amplificateur régénératif pompé par diode assure l'amplification du signal d'amorçage en impulsions stables de niveau mJ pour une amplification ultérieure dans les amplificateurs linéaires. La mise en forme avancée du faisceau garantit un profil spatial du faisceau lisse et sans point chaud à la sortie du laser. La faible dépolarisation de la lumière permet de générer avec une grande efficacité jusqu'à la quatrième harmonique grâce à des générateurs d'harmoniques intégrés en option. Un générateur interne peut également être fourni pour répondre aux besoins du client. Des cristaux LBO et/ou BBO à angles ajustés, montés dans des radiateurs à température stabilisée, sont utilisés pour la génération des deuxième, troisième et quatrième harmoniques. Le système de séparation des harmoniques assure une grande pureté spectrale du rayonnement et le dirige vers les ports de sortie. Pour le confort de l'utilisateur, l'amplificateur peut être contrôlé via les interfaces USB et LAN (RS232 en option), avec le logiciel de contrôle Windows fourni. Options

• Durée d'impulsion personnalisée entre 20 ps et 300 ps (un raccourcissement en dessous de 90 ps réduit proportionnellement l'énergie de sortie)
• Taux de répétition des impulsions de 50 Hz ou 100 Hz (l'énergie peut être augmentée de ~4 fois)
• Taux de répétition des impulsions de 2 kHz (réduit l'énergie de sortie) (réduit l'énergie de sortie de la fondamentale de ~50%)
• Profil spatial du faisceau de type gaussien (réduit l'énergie de sortie de la fondamentale de ~80%)
• Entrée d'ensemencement externe via l'étage d'élargissement spectral motorisé (nécessite >1.5 nJ par impulsion @ 800 nm, 100 fs)
• Option de boucle de verrouillage de phase (PLL) pour un verrouillage précis sur le signal RF externe (gigue du signal électrique au signal optique ≤ 3 ps)
• Sorties de deuxième, troisième et quatrième harmoniques (efficacité de conversion à partir du fondamental : ~50%, ~30%, ~10% ; non simultanée avec la sortie fondamentale)
• Refroidissement eau-air (remplace ou complète l'unité de refroidissement eau-eau ; la dissipation thermique est égale à la consommation totale d'énergie)

Spécifications

• Variantes du modèle : PicoFlux P500100, PicoFlux P301k, PicoFlux P601k, PicoFlux P1301k
• Énergie de sortie (fondamentale) : jusqu'à 500 mJ (P500100), 30 mJ (P301k), 60 mJ (P601k), 130 mJ (P1301k)
• SortieSH : jusqu'à 300 mJ, 20 mJ, 40 mJ, 85 mJ
• Sortie TH : jusqu'à 200 mJ, 10 mJ, 20 mJ, 50 mJ
• Sortie FH : jusqu'à 50 mJ, 3 mJ, 6 mJ, 15 mJ
• Rythme de répétition des impulsions : 100 Hz (P500100), 1 kHz (autres)
• Durée de l'impulsion : 90 ± 10 ps (standard), personnalisable 20-300 ps
• Stabilité de l'énergie de l'impulsion (fondamentale) : ≤ 0,5 % RMS
• Dérive de la puissance à long terme : ± 1,5 %
• Profil spatial du faisceau : Super-Gaussien (6-11ème ordre dans le champ proche)
• Diamètre du faisceau : ~12 mm (P500100), ~5 mm (P301k), ~7 mm (P601k, P1301k)
• Stabilité du pointage du faisceau : ≤ 20 µrad
• Divergence du faisceau : ≤ 0,5 mrad
• Contraste de pré-impulsion : > 200:1 (1000:1 disponible sur demande)
• Gigue de l'impulsion optique (Trig out) : ≤ 100 ps ; (Pre-Trig out) : ≤ 50 ps ; (avec PLL) : ≤ 2 ps
• Polarisation : linéaire
• Dimensions de la tête du laser (L×L×H mm) : 1200×2400×300 (P500100), 600×1500×300 (P301k), 900×1500×300 (P601k), 900×1800×300 (P1301k)
• Taille de l'alimentation (W×L×H mm) : varie selon le modèle
• Longueur ombilicale : 2.5 m (jusqu'à 5 m disponibles sur demande)
• Puissance électrique : 208, 380 ou 400 V CA, triphasé, 50/60 Hz
• Consommation électrique : ≤ 5 kW (P500100, P301k), ≤ 10 kW (P601k), ≤ 22 kW (P1301k)
• Alimentation en eau : jusqu'à 40 l/min, 2 Bar, max 15-20 °C (varie selon le modèle)
• Température ambiante de fonctionnement : 22 ± 2 °C
• Température ambiante de stockage : 15-35 °C
• Humidité relative (sans condensation) : ≤ 80 %
• Propreté de la pièce : ISO classe 7
