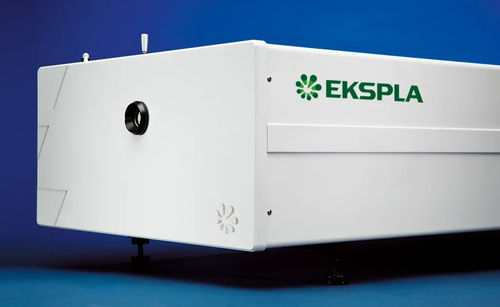

Amplificateur de signal PicoFlux HE

RFpicoseconde

La série PicoFlux HE est constituée d'amplificateurs picoseconde pompés par une lampe flash à haute énergie, conçus pour délivrer des impulsions picoseconde à haute énergie à 1064 nm. Ces amplificateurs offrent une énergie d'impulsion élevée, une excellente stabilité de l'énergie d'une impulsion à l'autre et une qualité de faisceau supérieure, ce qui les rend idéaux pour les applications exigeantes telles que le pompage OPCPA, l'optique non linéaire et la spectroscopie avancée. Caractéristiques

• Amplificateurs picosecondes pompés par lampe flash
• Énergies d'impulsion jusqu'à 2.2 J
• 20 - 300 ps durée d'impulsion
• 10 Hz taux de répétition des impulsions
• Amplificateur régénératif pompé par diode
• Source d'alimentation interne ou externe
• Mise en forme avancée du faisceau pour une énergie d'impulsion élevée
• Biréfringence induite thermiquement compensée de biréfringence induite thermiquement
• Impulsions de synchronisation à gigue efficace inférieure à 10 ps pour le déclenchement de la caméra à bandes
• Contrôle par interfaces USB et LAN avec le logiciel de contrôle Windows fourni (RS232 en option)
• Système de relais d'image sous vide
• Générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température en option
• Générateurs de troisième et quatrième harmoniques stabilisés en température en option
• , générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température
• Option de synchronisation extrêmement précise avec le signal RF externe grâce à l'option PLL
• Option de profil de faisceau spatial de type gaussien avec ajustement gaussien > 85 % dans le champ proche
• Option de durée d'impulsion réduite à 20 ps

Applications

• Spectroscopie résolue dans le temps
• SFG/SHG
• Spectroscopie non linéaire
• Pompage OPCPA
• OPG/OPA
• Détection laser à distance
• Télémétrie par satellite
• Autres applications spectroscopiques et d'optique non linéaire

Description Les amplificateurs à haute énergie de la série PicoFlux sont conçus pour produire des impulsions picosecondes à haute énergie à 1064 nm. Une énergie d'impulsion élevée, une excellente stabilité de l'énergie d'impulsion à impulsion et une qualité de faisceau supérieure rendent ces amplificateurs bien adaptés aux applications telles que le pompage OPCPA, l'optique non linéaire et autres. Amplificateur régénératif / Conception d'amplificateur de puissance Les amplificateurs de la série PicoFlux sont conçus pour être alimentés par une source d'alimentation externe. L'amplificateur régénératif pompé par diode assure l'amplification du signal d'amorçage en une impulsion stable de niveau mJ pour une amplification ultérieure dans les amplificateurs linéaires. La mise en forme avancée du faisceau garantit un profil spatial du faisceau lisse et sans point chaud à la sortie du laser. La faible dépolarisation de la lumière permet de générer efficacement jusqu'à la quatrième harmonique grâce à des générateurs d'harmoniques intégrés en option. Un seeder interne peut également être fourni pour répondre aux besoins du client. Générateurs d'harmoniques intégrés Des générateurs d'harmoniques à cristaux non linéaires accordés en angle et montés dans des radiateurs à température stabilisée sont utilisés pour la génération des deuxième, troisième et quatrième harmoniques. Le système de séparation des harmoniques assure une grande pureté spectrale du rayonnement et le dirige vers les ports de sortie. Commande laser simple et pratique L'amplificateur peut être contrôlé par les interfaces USB et LAN (RS232 en option). Un logiciel de contrôle pour Windows est fourni pour un fonctionnement pratique à partir d'un ordinateur personnel. Options

• Durée d'impulsion personnalisée entre 20 ps et 300 ps (un raccourcissement en dessous de 90 ps réduit proportionnellement l'énergie de sortie)
• Profil de faisceau spatial de type gaussien (réduit l'énergie de sortie de la fondamentale de ~80%)
• Entrée d'ensemencement externe via un étage d'élargissement spectral motorisé (nécessite >1.5 nJ par impulsion à 800 nm, ≤100 fs)
• Option de boucle de verrouillage de phase (PLL) pour un verrouillage précis sur le signal RF externe (gigue du signal électrique par rapport au signal optique ≤3 ps)
• Sorties de deuxième, troisième et quatrième harmoniques (efficacité de conversion à partir du fondamental : ~50%, ~30% et ~10% respectivement ; non simultanée avec la sortie fondamentale)
• Refroidissement eau-air (remplace ou complète l'unité de refroidissement eau-eau ; la dissipation thermique est égale à la consommation totale d'énergie)

Spécifications

• Variantes du modèle : PicoFlux P30010, P60010, P1k10, P2k10
• Énergie de sortie (fondamentale) : 300 mJ, 600 mJ, 1000 mJ, 2200 mJ
• SortieSH : 200 mJ, 400 mJ, 650 mJ, 1400 mJ
• Sortie TH : 90 mJ, 180 mJ, 300 mJ, 660 mJ
• FH sortie : 30 mJ, 60 mJ, 100 mJ, 220 mJ
• Taux de répétition des impulsions : 10 Hz
• Durée de l'impulsion : 90 ± 10 ps (autres durées disponibles entre 20 et 300 ps)
• Stabilité de l'énergie de l'impulsion (fondamentale) : ≤0,6 %
• Stabilité de l'énergie de l'impulsion (SH) : ≤0,8 %
• Stabilité de l'énergie de l'impulsion (TH) : ≤2 %
• Stabilité de l'énergie de l'impulsion (FH) : ≤3 %
• Dérive de la puissance à long terme : ±2 %
• Profil spatial du faisceau : Super-Gaussien (6-11ème ordre dans le champ proche)
• Diamètre du faisceau : 9 mm, ~11 mm, ~17 mm, ~23 mm (selon le modèle)
• Stabilité du pointage du faisceau : ≤30 µrad
• Divergence du faisceau : ≤0.5 mrad
• Contraste avant impulsion : >200:1 (1000:1 disponible sur demande)
• Gigue de l'impulsion optique (Trig out) : ≤100 ps ; (Pre-Trig out) : ≤50 ps ; (Avec option PLL) : ≤2 ps
• Polarisation : linéaire
• Taille de la tête du laser (L×L×H mm) : 600×1200×300, 600×1500×300, 600×1800×300, 900×1800×300
• Taille de l'alimentation (W×L×H mm) : 553×600×650, 553×600×830, 553×600×1230
• Longueur ombilicale : 2,5 m (jusqu'à 10 m disponibles sur demande)
• Puissance électrique : 200-240 V CA, monophasé, 47-63 Hz (P30010, P60010) ; 208, 380 ou 400 V CA, triphasé, 50/60 Hz (P1k10, P2k10)
• Consommation électrique : ≤2 kVA, ≤2.5 kVA, ≤4,5 kVA, ≤7 kVA
• Alimentation en eau : ≤3 l/min (P30010), ≤6 l/min (P60010), ≤12 l/min (P1k10), ≤14 l/min (P2k10), 2 Bar, max 20°C (P2k10 : max 15°C)
• Température ambiante de fonctionnement : 22 ± 2°C
• Température ambiante de stockage : 15-35°C
• Humidité relative (sans condensation) : ≤80%
• Propreté de la pièce : ISO Classe 7
