Amplificateur optique PicoFlux Custom

multivoiepicoseconde

La série PicoFlux Custom est constituée d'amplificateurs picoseconde multicanaux personnalisés, conçus et fabriqués pour le pompage OPCPA à plusieurs étages. Ces systèmes peuvent être adaptés aux besoins du client, offrant jusqu'à 8 canaux de pompage avec différentes longueurs d'onde, énergies, durées d'impulsion, profils spatiaux et temporels, retard réglable, translation d'image vers des emplacements spécifiés, et diverses autres caractéristiques. Leur courte durée d'impulsion, leur excellente stabilité d'une impulsion à l'autre et la qualité supérieure du faisceau les rendent adaptés à une large gamme d'applications scientifiques et industrielles. Caractéristiques

• Systèmes PicoFlux multicanaux pompés par lampe flash ou diode
• Chaque canal peut être adapté aux exigences de pompage
• Version PicoFlux à haute énergie avec rafale variable
• PicoFlux hybride avec frontal à fibre et amplificateurs Yb :YAG - 1 ps, 8 mJ à 10 kHz
• 1 - 300 ps durée d'impulsion
• De l'impulsion unique au taux de répétition de 10 kHz
• Source d'alimentation interne ou externe
• Mise en forme avancée du faisceau pour une énergie d'impulsion élevée
• énergie d'impulsion élevée
• Biréfringence induite thermiquement compensée
• Impulsions de synchronisation à faible gigue inférieure à 10 ps RMS
• Système de relais d'image sous vide
• Générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température en option
• Générateurs de troisième et quatrième harmoniques stabilisés en température en option
• , troisième et quatrième harmoniques stabilisés en température

Applications

• Pompage OPCPA à plusieurs étages
• Optique non linéaire
• Autres applications spectroscopiques et optiques non linéaires

Description Les amplificateurs picoseconde de la série PicoFlux à canaux multiples sont conçus pour le pompage OPCPA à plusieurs étapes et peuvent être personnalisés pour un maximum de 8 canaux de pompage avec différents paramètres. Ils offrent une courte durée d'impulsion, une excellente stabilité et une qualité de faisceau supérieure. La conception de l'amplificateur régénératif/amplificateur de puissance permet l'alimentation par des sources externes ou internes, les amplificateurs régénératifs pompés par diode garantissant des impulsions stables de niveau mJ. La mise en forme avancée du faisceau garantit des profils spatiaux lisses, et la faible dépolarisation permet une génération efficace d'harmoniques. Le frontal pleine fibre, développé par Ekspla, présente des caractéristiques telles que l'ensemencement à double onde et la formation de rafales, et supporte des amplificateurs Ytterbium puissants et ultrarapides pour des applications scientifiques plus larges. Systèmes livrés

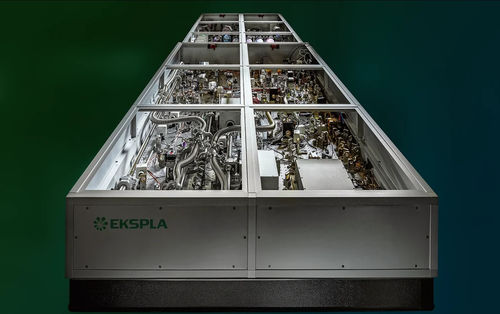

• Vue externe typique du système laser PicoFlux P1301k-x4-SH pompant l'OPCPA (ELI-ALPS, système SYLOS2A)

Options

• Durée d'impulsion personnalisée entre 20 ps et 300 ps (disponible avec un seeder interne et externe ; un raccourcissement en dessous de 90 ps réduit proportionnellement l'énergie de sortie)
• Taux de répétition des impulsions de 50 Hz ou 100 Hz (l'énergie peut être augmentée ~4 fois par rapport aux systèmes de 1 kHz)
• Taux de répétition des impulsions de 2 kHz (réduit l'énergie de sortie de la fondamentale de ~50%)
• Profil spatial du faisceau de type gaussien (réduit l'énergie de sortie de la fondamentale de ~80%)
• Entrée de l'ensemenceur externe via l'étage d'élargissement spectral motorisé (nécessite >1.5 nJ par impulsion à 800 nm, 100 fs)
• Option de boucle de verrouillage de phase pour un verrouillage précis sur le signal RF externe (gigue du signal électrique au signal optique ≤ 3 ps)
• Sorties de deuxième, troisième et quatrième harmoniques (efficacité de conversion à partir de la fondamentale : ~50%, ~30%, ~10% ; non simultanée avec la sortie fondamentale)
• Refroidissement eau-air (remplace ou complète l'unité de refroidissement eau-eau ; la dissipation thermique est égale à la consommation totale d'énergie)

Spécifications

• Variantes du modèle : PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• Énergie de sortie (fondamentale) : jusqu'à 4 × 2200 mJ, 8 × 130 mJ, 1.4 J Burst (4×300 mJ + 4×50 mJ), 8 mJ @ 1030 nm
• SortieSH : jusqu'à 4 × 1400 mJ, 8 × 85 mJ
• SortieTH : jusqu'à 4 × 660 mJ, 8 × 50 mJ
• SortieFH : jusqu'à 4 × 220 mJ, 8 × 15 mJ
• Rythme de répétition des impulsions : 10 Hz, 1 kHz, 100 Hz, 10 kHz (selon le modèle)
• Durée de l'impulsion : 90 ± 10 ps (standard), 1 ± 0,2 ps (modèle P810k-1030), personnalisable 20-300 ps
• Stabilité de l'énergie de l'impulsion (fondamentale) : ≤ 0,6 %, ≤ 0,5 %, ≤ 1 %, ≤ 0,5 % (selon le modèle)
• Dérive de la puissance à long terme : ±2 %, ±1,5 %
• Profil spatial du faisceau : Super-Gaussien ou Gaussien (en fonction du modèle)
• Diamètre du faisceau : ~23 mm, ~7 mm, ~11 & 5 mm, ~6 mm
• Stabilité du pointage du faisceau : ≤ 30 µrad, ≤ 20 µrad
• Divergence du faisceau : ≤ 0,5 mrad
• Contraste avant l'impulsion : >200:1
• Gigue de l'impulsion optique (Trig out) : ≤ 100 ps, ≤ 50 ps
• Avec l'option PLL : ≤ 2 ps
• Polarisation : linéaire
• Dimensions de la tête du laser (L×L×H mm) : 1500 × 3600 × 500 (2 ou 4 pc.), 700 × 2000 × 300, 900 × 1200 × 300
• Dimensions de l'alimentation (L×L×H mm) : 553 × 600 × 1800 (4 pc.), 553 × 952 × 600
• Longueur ombilicale : 5 m, 2,5 m, 3 m
• Puissance électrique : 208, 380 ou 400 V CA, triphasé, 50/60 Hz ; ou 208-240 CA, monophasé, 50/60 Hz
• Consommation électrique : ≤ 40 kVA, ≤ 60 kW, ≤ 5 kW, ≤ 3.5 kW
• Alimentation en eau : ≤ 40 l/min, 2 Bar, max 15 °C ; ≤ 5 l/min, ≤ 15 l/min
• Température ambiante de fonctionnement : 22 ± 2 °C
• Température ambiante de stockage : 15-35 °C
• Humidité relative (sans condensation) : ≤ 80%
• Insuffisance acoustique de la pièce : ISO Classe 7
