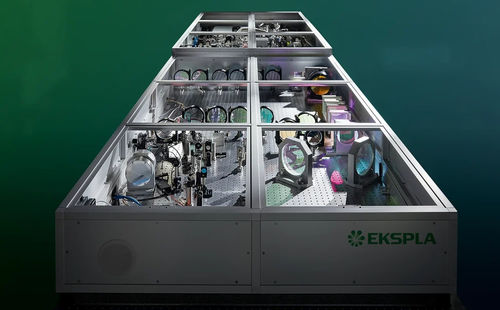

Système laser femtoseconde UltraFlux HE

à fibrepour l'industriepour spectroscopie

La série UltraFlux HE est un système laser femtoseconde OPCPA (Optical Parametric Chirped Pulse Amplification) à haute énergie conçu pour des applications scientifiques et industrielles exigeantes. Délivrant jusqu'à 30 TW de puissance de crête à 10 Hz, il a été développé à l'origine pour ELI-ALPS (Extreme Light Infrastructure - Attosecond Light Pulse Source) en Hongrie et est maintenant disponible pour un large éventail d'utilisations. Le système est basé sur la technologie brevetée OPCPA et comporte un oscillateur maître qui est une source de semences laser picoseconde dopée à l'Yb tout en fibre avec deux sorties en fibre, assurant la synchronisation optique et éliminant le besoin de systèmes complexes de synchronisation temporelle. Le système Nd:YAG Picosecond Pump Laser comprend des amplificateurs pompés par diode et par lampe flash, ainsi que des générateurs de seconde harmonique pour la conversion de la longueur d'onde. Le NOPCPA frontal se compose de plusieurs sous-systèmes, notamment un amplificateur paramétrique optique picoseconde, un compresseur de réseau, un générateur de lumière blanche et un amplificateur paramétrique optique non colinéaire femtoseconde. Le système utilise un étireur d'impulsions de type grism ou Offner et un Dazzler pour la compensation de phase de haut ordre, avec plusieurs étages d'amplification pour obtenir une énergie d'impulsion allant jusqu'à 1 J. Les impulsions amplifiées sont comprimées pour obtenir une lumière blanche. Les impulsions amplifiées sont comprimées à des durées de l'ordre de la femtoseconde et les diagnostics de sortie garantissent un fonctionnement fiable et clé en main. Caractéristiques

• Sur la base de la nouvelle technologie OPCPA
• Conception frontale brevetée (EP2827461 et EP2924500)
• Jusqu'à 1 J d'énergie d'impulsion à une fréquence de répétition de 5 Hz
• Fréquence de répétition d'impulsion d'un seul coup à 100 Hz
• Durée d'impulsion jusqu'à 10 fs
• Jusqu'à 50 mJ d'énergie d'impulsion à 100 Hz
• Excellente stabilité de l'énergie de l'impulsion : ≤ 1 % RMS
• Excellente stabilité de la puissance moyenne à long terme : ≤ 1.5 % RMS sur une période de 8 heures
• Sortie fs et ps parfaitement synchronisée disponible en option
• Accordement de la longueur d'onde à main levée
• Impulsions à fort contraste sans équipement d'amélioration supplémentaire

Applications

• CARS et SFG à large bande
• Spectroscopie pompe-sonde femtoseconde
• Spectroscopie non linéaire
• Génération d'harmoniques élevées
• Accélération de particules en champ de veille
• Génération de rayons X

Options

• -F10 : L'option d'impulsion courte réduit la durée de l'impulsion de sortie à ≤ 10 fs (l'accordabilité en longueur d'onde n'est pas disponible avec cette option)
• -CEP : Stabilisation CEP à ≤ 400 mrad (stabilisation passive et active)
• -DM : Option de miroir déformable pour l'amélioration du rapport de Strehl à > 0.9
• -SH/TH/FH : sorties de deuxième, troisième et quatrième harmoniques (efficacité de conversion ~35%, ~12%, ~3% respectivement ; non simultanée avec la sortie du signal)
• -ps out : Sortie ps supplémentaire synchronisée optiquement avec la sortie principale du système (peut être simultanée ou non simultanée)
• -AW : refroidissement air-eau (pas d'eau externe requise ; la dissipation de chaleur est égale à la consommation totale d'énergie)

Spécifications (modèles sélectionnés)

• Énergie de sortie (signal) : 3 mJ (FT310), 100 mJ (FT10010), 50 mJ (FF50100-F10), 800 mJ (FF8005)
• SortieSH : jusqu'à 3,5 mJ
• SortieTH : jusqu'à 1,2 mJ
• SortieFH : jusqu'à 300 µJ
• Rythme de répétition des impulsions : 10 Hz (FT310, FT10010), 100 Hz (FF50100-F10), 5 Hz (FF8005)
• Gamme d'accord des longueurs d'onde (signal) : 750-960 nm (FT310, FT10010), 840 nm (FF50100-F10, FF8005)
• Durée d'impulsion : 40 ± 20 fs (standard), ≤ 10 fs (option F10)
• Stabilité de l'énergie d'impulsion : ≤ 1,5 % (standard), ≤ 1 % (FF50100-F10)
• Dérive de puissance à long terme : ±1,5 %
• Profil spatial du faisceau : Super-Gaussien
• Diamètre du faisceau : ~5 mm à ~80 mm selon le modèle
• Stabilité du pointage du faisceau : ≤ 20 µrad
• Contraste temporel : APFC (à ±50 ps) : 10¹⁰:1 ; pré-impulsion (50-10 ps) : 10⁸:1 ; Pré-impulsion (10-1 ps) : 10⁶:1 ; post-impulsion (au-delà de 20 ps) : 10⁶:1
• Gigue de l'impulsion optique (Trig out) : ≤ 100 ps ; (Pre-Trig out) : ≤ 50 ps ; (Avec option -PLL) : ≤ 2 ps
• Polarisation : linéaire
• Taille de la tête du laser (L×L×H) : va de 900 × 1500 × 300 mm à 1500 × 2000 × 500 mm (varie selon le modèle)
• Taille de l'alimentation (W×L×H) : va de 553 × 600 × 850 mm à 553 × 600 × 1800 mm
• Longueur ombilicale : 5 m
• Puissance électrique : 200-240 V CA monophasé ou 208/380/400 V CA triphasé (selon le modèle)
• Consommation électrique : ≤ 1 kVA à ≤ 11 kVA (selon le modèle)
• Alimentation en eau : ≤ 3 à ≤ 14 l/min, 2 Bar, max 15-20 °C
• Température ambiante de fonctionnement : 22 ± 2 °C
• Température ambiante de stockage : 15-35 °C
• Humidité relative (sans condensation) : ≤ 80 %
• Propreté de la pièce : ISO classe 7

Note

• Le laser doit être connecté au réseau électrique à tout moment. S'il est déconnecté pendant plus d'une heure, une période de préchauffage de quelques heures est nécessaire avant de l'allumer.

Modèles typiques

• UltraFlux FT310
• UltraFlux FT10010
• UltraFlux FF50100-F10
• UltraFlux FF8005

Informations sur les commandes

• Les diagrammes de commande et d'autres détails sont disponibles dans la documentation du produit.

Caractéristiques / Spécifications techniques

• Puissance de pointe : jusqu'à 30 TW
• Énergie d'impulsion : jusqu'à 1 J
• Durée d'impulsion : jusqu'à 10 fs
• Rythme de répétition : jusqu'à 100 Hz
• Accordement de la longueur d'onde : 750-960 nm (signal), harmoniques disponibles
• Stabilité de l'énergie d'impulsion : ≤ 1-1.5 % RMS
• Dérive de puissance à long terme : ±1,5 % sur 8 heures
• Profil de faisceau : Super-Gaussien
• Diamètre du faisceau : en fonction du modèle
• Stabilité du pointage : ≤ 20 µrad
• Polarisation : linéaire
• Alimentation : monophasée ou triphasée, en fonction du modèle
• Refroidissement : eau ou air-eau (en option)
• Exigences du local : ISO Classe 7, 22 ± 2 °C, ≤ 80 % RH
