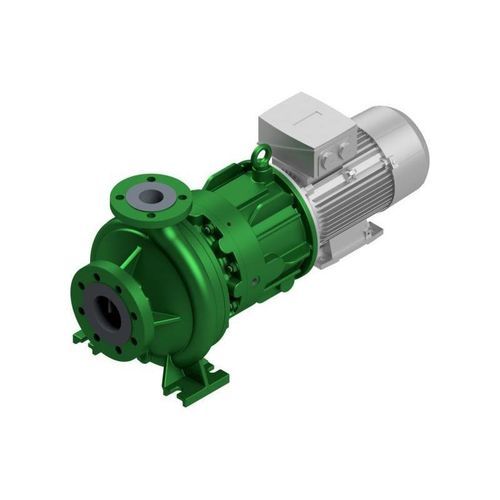

Pompe centrifuge NMB

pour gazà huilepour produits chimiques

Présentation
La NMB est une pompe chimique monobloc à simple étage, construite selon les dimensions ISO 2858 et équipée d'une accouplement magnétique. Le corps en pot fendu assure l'étanchéité hermétique du fluide transporté ; les courants de Foucault générés sont évacués par une circulation interne. L'arbre est guidé par des paliers lisses en SiC au contact du produit, garantissant un fonctionnement sans maintenance ni usure. L'équilibrage complet de l'effort axial sur l'ensemble de la courbe est assuré par l'hydraulique intégrée. Le moteur normalisé monté directement supprime l'alignement de la transmission. Une large palette de variantes et d'options de surveillance permet des solutions adaptées aux exploitants.

Applications

• Pétrole & gaz
• Chimie
• Pétrochimie
• Offshore
• Marine / Construction navale
• Avitaillement & Aviation
• Parcs et dépôts de stockage
• Énergies renouvelables / Environnement

Caractéristiques principales

• Type : NMB (pompe chimique monobloc selon ISO 2858)
• Étanchéité : accouplement magnétique pour fonctionnement sans fuite
• Moteur : moteur normalisé monté directement (pas d'alignement de la transmission)
• Corps en pot fendu pour séparation hermétique ; circulation interne pour évacuer les courants de Foucault
• Paliers au contact du fluide en SiC (sans maintenance et résistants à l'usure)
• Équilibrage complet de l'effort axial sur tout le domaine via une hydraulique intégrée
• Large éventail de variantes et d'options de surveillance pour des solutions sur mesure

Données de performance (valeurs typiques / maximales)

• Q max : 300 m³/h (selon dimension et vitesse)
• H max : 250 m (selon dimension et vitesse)
• Pression de service : 16 / 24 / 40 bar (valeurs supérieures sur demande)
• Plage de température : jusqu'à 200 °C (valeurs supérieures sur demande)
• Vitesse max : 3500 tr/min
• Montage : horizontal
• Auto-amorçante : oui
• Palier : roulements hors fluide, paliers lisses SiC côté produit
• Lubrification : graisse
• Matériaux : Duplex, alliages à base de nickel, fonte sphéroïde / fonte moulée, acier inoxydable austénitique
• Normes : DIN EN ISO 2858, ISO 15783
• Protection Ex : Catégorie 2 / Zone 1

Remarque
Les valeurs de pression, température et débit dépendent de la taille et de la vitesse ; des performances supérieures sont possibles sur demande.

Spécifications techniques

• Modèle : NMB
• Implantation : horizontal, moteur normalisé monté directement
• Solution d'étanchéité : accouplement magnétique pour transfert sans fuite
• Palier et durée de vie : paliers lisses SiC au contact du fluide pour un fonctionnement sans usure ; roulements à rouleaux hors fluide
• Hydraulique : équilibrage axial complet intégré sur le champ de fonctionnement
• Options matériaux : Duplex, alliages nickel-base, fontes sphéroïdes / fontes moulées, fontes austénitiques
• Conformité : ISO 2858, ISO 15783
• Protection antidéflagrante : sélectionnable pour Zone 1 / Catégorie 2
