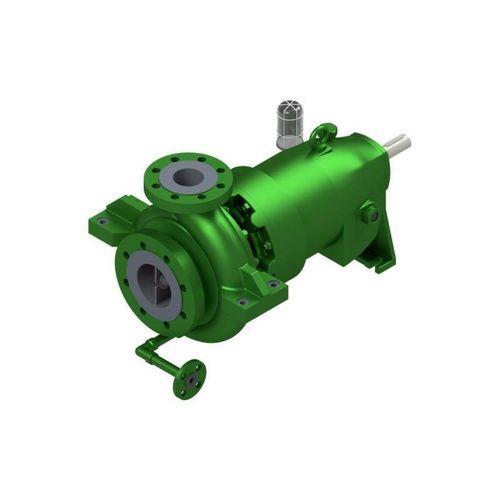

Pompe centrifuge à volute PRM

pour hydrocarburesà huilepour produits chimiques

Description du produit
Le type PRM est une pompe à volute en version process avec entraînement magnétique conforme à la norme API 685. La pompe est équipée d'un accouplement à aimants permanents ; la cuve de confinement assure l'étanchéité hermétique du fluide pompé. Un courant de circulation interne évacue la chaleur produite par les pertes par courants de Foucault. Le corps de volute comporte des paliers moulés pour la suspension en milieu d'arbre ainsi qu'une vidange soudée et bridée. L'équilibrage de l'effort axial s'effectue par perçages de décharge, aubes arrière ou autres mesures. Les bagues d'usure sont standard côté aspiration et refoulement. L'arbre de pompe est guidé par des paliers lisses en SiC côté produit ; l'arbre d'entraînement est monté sur roulements à billes graissés à l'huile.

Applications

• Pétrole & Gaz
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Ravitaillement & Aviation
• Stockage en citerne / Parcs à réservoirs
• Énergies renouvelables / Technologie environnementale

Données techniques

• Q max : 1400 m³/h (selon taille et vitesse)
• H max : 250 m (selon taille et vitesse)
• Pression de service : 40 bar (pressions supérieures sur demande)
• Température : 300 °C (températures supérieures sur demande)
• Vitesse maxi : 3500 min−1
• Étanchéité : accouplement magnétique
• Implantation : horizontale
• Auto-amorçante : oui
• Palier : roulements ; côté produit paliers lisses SiC
• Lubrification : huile
• Matériaux : Duplex, alliages à base de nickel, fonte d'acier austénitique
• Normes : API 685
• Protection Ex : Catégorie 2 / Zone 1

Modèle / Spécifications techniques

• Modèle : PRM
• Débit (Q max) : 1400 m³/h
• Hauteur (H max) : 250 m
• Pression de service : 40 bar
• Température maxi : 300 °C
• Vitesse maxi : 3500 min−1
• Étanchéité : accouplement magnétique permanent (confinement hermétique par cuve de confinement)
• Palier : paliers lisses SiC (côté pompe), roulements graissés à l'huile (entraînement)
• Implantation : horizontale
• Matériaux : Duplex, alliages à base de nickel, fonte d'acier austénitique
• Norme : API 685
• Protection Ex : Catégorie 2 / Zone 1
