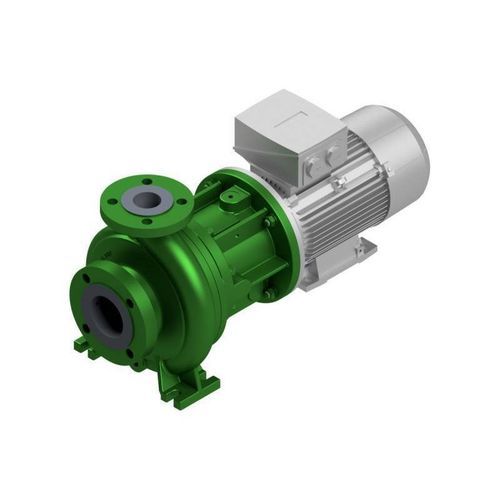

Pompe centrifuge à volute KMB

à carburantà huilepour produits chimiques

Présentation du produit
La Type KMB est une pompe à volute à simple étage conçue selon les dimensions de boîtier ISO 2858. La pompe est équipée d'un accouplement magnétique permanent; le manchon de confinement étanche hermétiquement le fluide pompé vers l'extérieur. L'arbre de la pompe est guidé par un palier lisse en SiC. Le montage direct du moteur supprime les paliers supplémentaires et l'accouplement mécanique.

Applications

• pétrole & gaz
• industrie chimique
• pétrochimie
• offshore
• construction navale / marine
• installations de ravitaillement & aviation
• installations de chauffage industriel / transfert thermique
• stockage en cuves / parc à cuves
• énergies renouvelables / génie environnemental

Données techniques

• Q max : 100 m³/h [440 g.p.m.]**
• H max : 80 m [262 ft]**
• pression de service : 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• température : jusqu'à 180° C [356° F]*
• vitesse maximale : 3500 min−1
• joint / étanchéité : accouplement magnétique (manchon de confinement)
• installation : horizontale
• auto-amorçante : non
• palier : palier lisse (SiC)
• lubrification : graisse
• matériaux : duplex, alliages à base de Ni, fonte à graphite sphéroïdal, acier moulé, acier austénitique
• normes : ISO 15783
• protection antidéflagrante : catégorie 2 / zone 1

Remarques
* pressions et températures supérieures sur demande
** selon la taille et la vitesse

Caractéristiques / Spécifications techniques

• Modèle : KMB
• Type : pompe à volute à simple étage selon ISO 2858 avec accouplement magnétique
• Débit (Q max) : 100 m³/h
• Hauteur (H max) : 80 m
• Options de pression de service : 16 / 24 / 40 bar
• Température nominale : jusqu'à 180° C
• Vitesse maximale : 3500 min−1
• Type d'étanchéité : accouplement magnétique (manchon de confinement)
• Palier : palier lisse SiC
• Orientation d'installation : horizontale
• Auto-amorçante : non
• Lubrification : graisse
• Matériaux disponibles : duplex, alliages à base de Ni, fonte à graphite sphéroïdal, acier moulé, acier austénitique
• Normes : ISO 15783
• Protection antidéflagrante : catégorie 2 / zone 1
