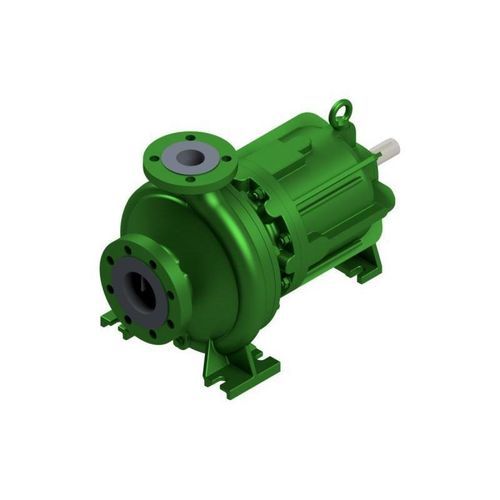

Pompe centrifuge NML

pour hydrocarburespour produits chimiquesà entraînement magnétique

Description
Le type NML est une pompe chimique PN16 conforme à la norme ISO 2858, équipée d'un accouplement magnétique. Des tailles adaptées par rapport à la courbe caractéristique et aux exigences de l'exploitant sont calibrées pour assurer un fonctionnement efficace sur la plage d'utilisation.

Accouplement magnétique et construction
La pompe est dotée d'un accouplement magnétique permanent; la cuve de confinement isole hermétiquement le fluide pompé de l'extérieur. Un circuit de circulation interne évacue la chaleur produite par les pertes par courants de Foucault.

Palier et étanchéité
L'arbre de pompe est supporté par des paliers lisses en SiC; l'arbre moteur est monté sur des roulements à rouleaux graissés en permanence. Des bagues d'usure sont standard côté aspiration et refoulement. L'équilibrage de la poussée axiale s'effectue par des orifices de décharge, des aubes arrières ou d'autres dispositions selon le cas.

Applications

• Pétrole & Gaz
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Installations de ravitaillement & Aviation
• Parcs de stockage / Terminaux
• Énergies renouvelables / Environnement

Remarques
* Pressions et températures plus élevées sur demande.
** Les données de performance dépendent de la taille et de la vitesse de rotation.

Caractéristiques / Spécifications techniques

• Désignation type: NML
• Exécution: pompe chimique monopompe conforme ISO 2858 avec accouplement magnétique
• Q max: 500 m³/h (2200 g.p.m.)**
• H max: 250 m (820 ft)**
• Pression de service: 16 / 24 / 40 bar (232 / 348 / 580 psi)*
• Plage de température: jusqu'à 200 °C (392 °F)*
• Vitesse max.: 3500 min−1
• Étanchéité: accouplement magnétique
• Montage: horizontal
• Auto-amorçante: oui
• Palier: roulements côté entraînement, paliers lisses côté produit (SiC)
• Lubrification: graisse (graissée en permanence)
• Matériaux: Duplex, alliages à base de Ni, fonte nodulaire / fonte d'acier, fonte austénitique
• Normes: DIN EN ISO 2858, ISO 15783
• Protection Ex: Catégorie 2 / Zone 1
