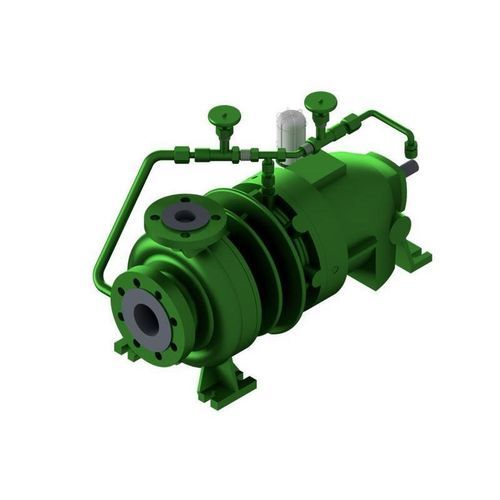

Pompe centrifuge à volute NMWR

à eauà huileà huile diathermique

Description
La NMWR est une pompe à volute (dimensions conformes à ISO 2858) équipée d'un accouplement magnétique permanent, conçue pour des applications d'huile thermique. Le boîtier séparé (split-pot) étanche le fluide pompé vers l'extérieur de manière hermétique. Le logement des paliers, muni de nervures moulées, sert d'élément de refroidissement et maintient les températures dans la zone du split-pot nettement en dessous de la température d'alimentation dans la volute. Il n'y a pas de circulation interne ; des paliers lisses et une section d'étranglement empêchent l'échange de produit contaminé avec le fluide propre dans l'espace du magnétisme.

Consignes importantes de conduite

• En cas de pertes par courants de Foucault élevées, un circuit de refroidissement supplémentaire est nécessaire.
• L'eau de refroidissement n'est pas requise.
• La pompe n'est pas auto-amorçante et doit être purgée à l'aide d'un dispositif d'aération lorsque la vanne d'aspiration est ouverte.

Construction / paliers / étanchéité

• Accouplement magnétique (accouplement à aimants permanents) comme étanchéité ; le split-pot étanche hermétiquement le fluide.
• Arbre pompe : paliers lisses côté produit en SiC.
• Arbre moteur : roulements à rouleaux lubrifiés à l'huile.
• Les bagues d'usure sont standard côté aspiration et refoulement.
• Support de pied et suspension axiale centrée sont des variantes disponibles.

Applications

• Pétrole & gaz
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Stations de ravitaillement & Aviation
• Systèmes de chauffage industriels / transfert de chaleur
• Parcs de stockage / terminaux
• Énergies renouvelables / technologies environnementales

Caractéristiques / spécifications techniques

• Q max : 1400 m³/h (selon taille et vitesse)
• H max : 250 m (selon taille et vitesse)
• Pression d'exploitation : 25 bar (pressions supérieures sur demande)
• Gamme de températures : jusqu'à 450 °C (températures supérieures sur demande)
• Vitesse max. : 3500 min−1
• Étanchéité : accouplement magnétique
• Montage : horizontal
• Auto-amorçante : non
• Paliers : roulements (côté entraînement), paliers lisses côté produit (SiC)
• Lubrification : huile
• Matériaux : fonte ductile / acier moulé
• Normes : ISO 15783
• Protection Ex : Catégorie 2 / Zone 1
