Pompe centrifuge à volute PRMW

à huileà huile diathermiqueà entraînement magnétique

Description

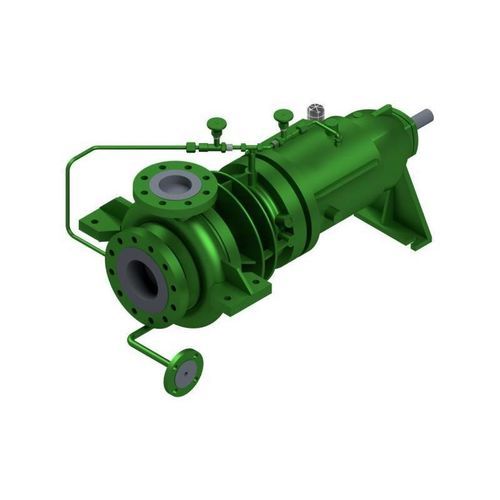

La type PRMW est une pompe à volute monobloc en construction process avec accouplement magnétique conforme à l'API 685, conçue pour des applications avec huile thermique.

Accouplement et étanchéité
La pompe est équipée d'un accouplement magnétique permanent; l'enveloppe de confinement assure l'étanchéité hermétique du fluide vers l'extérieur. Il n'y a pas de circulation interne. La palier à glissement et une section de restriction empêchent l'échange du produit contaminé avec le fluide propre dans l'espace magnétique. En cas de pertes par courants de Foucault plus élevées, un circuit de refroidissement supplémentaire est nécessaire. La pompe n'est pas auto-amorçante et doit être purgée, avec la vanne d'aspiration ouverte, par un dispositif de dégazage.

Conception et paliers
Le corps de palier avec nervures moulées est conçu comme élément de refroidissement; les températures dans la zone du pot d'entrefer restent ainsi nettement inférieures à la température d'écoulement dans le corps de volute. La volute possède des supports moulés robustes pour une suspension en axe central ainsi qu'une purge et un vidange soudés et flangés. L'arbre de la pompe est porté par des paliers lisses en SiC; l'arbre moteur est monté sur des roulements à rouleaux lubrifiés à l'huile.

Applications

• Pétrole & gaz
• Chimie
• Pétrochimie
• Offshore
• Technique navale / Marine
• Installations de ravitaillement & Aviation
• Installations de chauffage industriel / Fluide caloporteur
• Stockage en cuves / Parcs de réservoirs
• Énergies renouvelables / Génie environnemental

Caractéristiques / spécifications techniques

• Type : PRMW
• Construction : Pompe à volute monobloc, étage unique, accouplement magnétique (API 685)
• Q max : 1400 m³/h [6160 g.p.m.] (selon taille et vitesse)
• H max : 250 m [820 ft] (selon taille et vitesse)
• Pression de service : 40 bar [580 psi] (*pressions supérieures sur demande)
• Température : 450° C [840° F] (*températures supérieures sur demande)
• Vitesse maximale : 3500 min−1
• Étanchéité : accouplement magnétique
• Installation : horizontale
• Auto-amorçante : non
• Palier : roulements (arbre moteur); palier lisse côté produit (paliers lisses SiC pour l'arbre de pompe)
• Lubrification : huile (roulements à rouleaux de l'arbre moteur)
• Matériaux : duplex, alliages à base de Ni, fonte ductile / acier moulé, acier austénitique
• Référence conception (accouplement magnétique) : API 685
• Normes : API 682
• Protection explosion : catégorie 2 / zone 1
• Remarque : * pressions et températures supérieures sur demande; ** dépendant de la taille et de la vitesse
