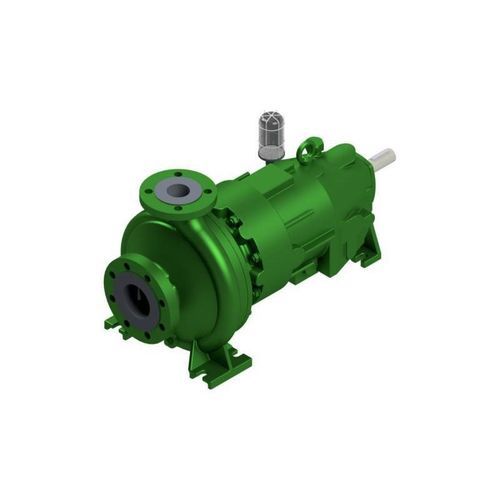

Pompe centrifuge à volute NMR

pour pétroleà carburantpour produits chimiques

Description du produit
La famille NMB / Type NMR regroupe des pompes chimiques sans garniture conformes aux dimensions de carter ISO 2858 et équipées d'un accouplement magnétique. Le corps de confinement en deux parties isole hermétiquement le fluide pompé ; la chaleur issue des pertes par courants de Foucault est évacuée par une circulation interne. Les paliers côté produit sont des paliers lisses en SiC pour un fonctionnement sans lubrification, côté entraînement des roulements à billes graissés à l'huile assurent la portée. L'équilibrage de l'effort axial est assuré hydrauliquement sur tout le domaine d'exploitation. Un flasque d'accouplement direct vers un moteur normalisé évite l'alignement de liaison. De nombreuses variantes et possibilités de surveillance permettent d'adapter la pompe aux exigences du procédé.

Fonction et conception
Pompe monoplace à corps spiralé avec accouplement à aimants permanents. Le pot de confinement assure la séparation hermétique ; une circulation interne évacue la chaleur des courants de Foucault. Les bagues d'usure sont standard côté aspiration et refoulement selon les conceptions. L'équilibrage axial se réalise par orifices de décharge, trous d'équilibrage, aubes arrières ou dispositifs hydrauliques adaptés à la configuration.

Exécutions spéciales (disponibles)

• Corps de pompe avec manteau chauffant
• Corps spiralé avec suspension centrée
• Exécution à roue ouverte avec plaque d'usure
• Inducteur pour améliorer l'aspiration

Applications

• Oil & Gas
• Industrie chimique
• Pétrochimie
• Offshore
• Construction navale / Marine
• Ravitaillement & Aviation
• Parcs de stockage / Terminals
• Énergies renouvelables / Environnement

Remarques
L'accouplement magnétique assure une étanchéité sans garniture. Les paliers produit en SiC permettent un contact sans lubrification ; les paliers côté entraînement sont des roulements à rouleaux lubrifiés à l'huile. La circulation interne évacue la chaleur des courants de Foucault. Le flasque moteur direct permet une implantation compacte.

Caractéristiques / Spécifications techniques

• Désignation : NMB / Type NMR
• Débit (Q max) : jusqu'à 1400 m³/h [6160 g.p.m.]**
• Hauteur manométrique (H max) : jusqu'à 250 m [820 ft]**
• Pression de service : 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Température : jusqu'à 300 °C [572 °F]*
• Vitesse max. : 3500 min−1
• Etanchéité : accouplement magnétique (confinement à aimants permanents)
• Implantation : horizontale
• Auto-amorçante : possible selon configuration
• Palier : paliers lisses côté produit (SiC) ; roulements à rouleaux lubrifiés côté entraînement
• Graissage : huile (côté entraînement) ; paliers produit SiC sans lubrification
• Matériaux : Duplex, alliages à base de Ni, fonte nodulaire / fonte/acier moulé, acier inoxydable austénitique
• Normes : DIN EN ISO 2858, ISO 15783
• Protection Ex : Catégorie 2 / Zone 1
• Remarques : * pressions et températures supérieures sur demande ; ** dépend de la taille et de la vitesse de rotation
