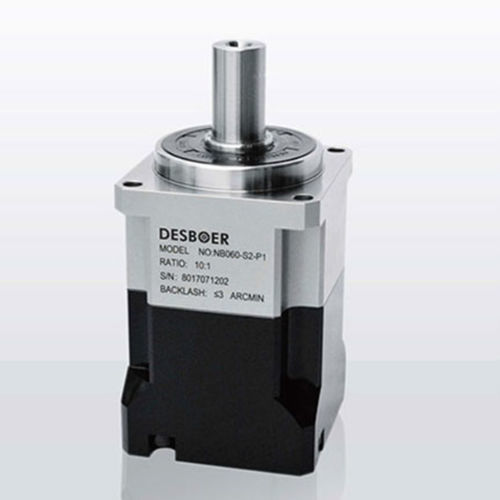

Réducteur planétaire NB series

à engrenage hélicoïdalcoaxial10 - 20 Nm

Présentation
Réducteur planétaire de précision DESBOER série NB, conçu pour applications avec servomoteurs. Tailles disponibles : 42, 60, 90, 115, 142, 180. Plage de rapports : 3–100. Classes de jeu : P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin) selon configuration. Couple nominal de sortie : 18–1140 Nm. Série NB avec pignon solaire intégré à l’arbre d’entrée et sortie à structure intégrée, roulements haute résistance et lubrification synthétique. Protection IP65. Applications types : automatisation, emballage, impression, fabrication de batteries lithium‑ion et d’écrans LCD, robots, palettiseurs, machines de menuiserie, systèmes portes/fenêtres et autres secteurs industriels.

Caractéristiques principales

• Roulements de haute précision : capacité radiale et axiale accrue.
• Joint d’huile haute performance : friction réduite, rendement amélioré ; fonctionnement continu jusqu’à 90 °C ; protection IP65.
• Engrenages hélicoïdaux : transmission optimisée, faible bruit, précision améliorée.
• Conception planétaire intégrée : transmission du couple en torsion améliorée et sortie compacte.

Point d’effort roulement Z (Sortie) - aperçu de la série
Séries : NB042, NB060, NB090, NB115, NB142, NB180
Distance centrale X (mm) : 10, 12.5, 18, 25.5, 39.5, 41
Point de charge Z (mm) : 25.5, 30, 43, 55.5, 63.5, 76.5

Données de performance (paramètres sélectionnés)
Couple nominal de sortie (T2N) — exemples par étape/rapport : 1‑étage (rapport 3–10) : NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑étage (rapport 18) : NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑étage (rapport 20) : NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Couple d’accélération max (TzR) : 1,8 × le couple nominal. Couple d’arrêt d’urgence (T2N0) : 3 × le couple nominal.
Vitesse d’entrée nominale (n1N) : jusqu’à 5000 tr/min (NB042/NB060), jusqu’à 4000 tr/min (NB090/NB115), jusqu’à 3000 tr/min (NB142/NB180). Vitesse d’entrée max (n1s) : jusqu’à 10000 tr/min (certains NB042/NB060 mono‑étage), jusqu’à 8000 tr/min (NB090/NB115), jusqu’à 6000 tr/min (NB142/NB180).
Classes de jeu : P0 ≤1 arcmin (tailles/rapports sélectionnés), P1 ≤3 arcmin, P2 ≤5–7 arcmin. Raideur en torsion : exemples ~3,2 à ~148 Nm/arcmin selon série et étage.
Force radiale max (Fzr) exemples : NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Force axiale max (Fza) exemples : NB042 490 N … NB180 7250 N. Moment de basculement exemples : NB042 25 Nm … NB180 970 Nm.
Durée de vie : 20000 heures (exemple exploitation continue 10000 heures). Rendement : ≥97 % (mono‑étage 3–10), ≥94 % (bi‑étage 15–100). Poids exemples : 1‑étage (3–10) : NB042 0,6 kg, NB060 1,3 kg, NB090 3,7 kg, NB115 7,8 kg, NB142 14,5 kg, NB180 29,0 kg. Température de fonctionnement : −10 à 90 °C. Lubrification : lubrifiant synthétique (remplissage usine). Protection : IP65. Montage : toute orientation. Bruit (N1 = 3000 tr/min, sans charge) : 1‑étage ≤56–67 dB(A) selon taille ; 2‑étages jusqu’à ≤67 dB(A).

Instructions de commande / Remarques
Sélectionner la taille, le rapport de réduction et la classe de jeu selon exigences de couple, vitesse et précision. Les références complètes dépendent de la série, de l’étage et des options choisies. Pour configurations spécifiques, fournir taille, rapport, classe de jeu et détails de montage.

Caractéristiques techniques

• Dénomination commerciale : série NB
• Modèles disponibles : 42, 60, 90, 115, 142, 180
• Plage de rapports : 3–100
• Options de jeu : P0 ≤1 arcmin ; P1 ≤3 arcmin ; P2 ≤5–7 arcmin
• Couple nominal de sortie : 18–1140 Nm
• Couple d’accélération max : 1,8 × nominal
• Couple d’arrêt d’urgence : 3 × nominal
• Vitesse d’entrée nominale : jusqu’à 5000 tr/min (variable selon modèle)
• Vitesse d’entrée max : jusqu’à 10000 tr/min pour certains mono‑étages
• Raideur en torsion : ~3,2 à ~148 Nm/arcmin (exemples)
• Force radiale max : jusqu’à 14500 N (NB180)
• Force axiale max : jusqu’à 7250 N (NB180)
• Moment de basculement : jusqu’à 970 Nm (NB180)
• Durée de vie : 20000 heures
• Rendement : ≥97 % (mono‑étage), ≥94 % (bi‑étage)
• Plage de poids : env. 0,6–33,0 kg selon configuration
• Température de fonctionnement : −10 à 90 °C
• Lubrification : lubrifiant synthétique
• Indice de protection : IP65
• Montage : toute orientation
