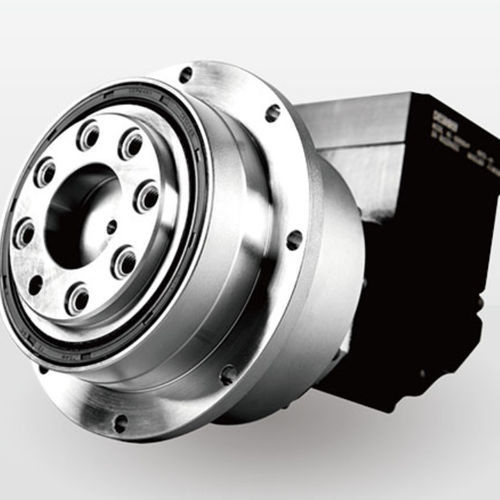

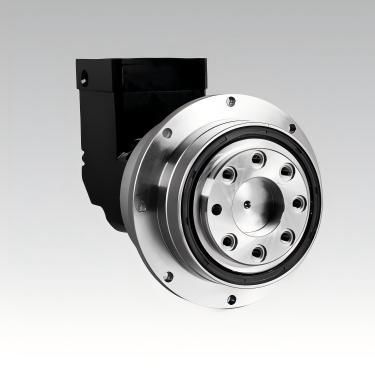

Réducteur planétaire NDR series

à engrenage hélicoïdalà couple spiroconiqueorthogonal

Présentation
La série NDR DESBOER est un réducteur planétaire de précision à angle droit, conçu pour les applications servo et de contrôle de mouvement exigeantes. Tailles disponibles : 47, 64, 90, 110, 140, 200, 255, 285. Plage de rapports : 4–200. Classes de jeu : P0/P1/P2 (ultra-précis à précis) avec options de ≤1 arcmin à ≤7 arcmin. Couple nominal : 15–3600 Nm.

Instructions de commande
La série NDR présente un design à bride et angle droit avec engrenages coniques hélicoïdaux. Sélectionnez la taille, le nombre d'étages (1 ou 2), le rapport et la classe de jeu selon le moteur servo et les exigences d'application. Consultez les données techniques pour les tableaux complets par rapport et étage.

Caractéristiques principales

• Joints d'huile haute précision pour réduire les frottements et améliorer l'efficacité.
• Indice de protection IP65, fonctionnement continu jusqu'à 90 °C.
• Roulements de haute précision pour une meilleure capacité aux charges radiales et axiales.
• Engrenages planétaires hélicoïdaux pour une transmission optimisée, faible bruit et précision accrue.
• Conception planétaire intégrée pour une meilleure raideur en torsion et transmission de couple optimisée.
• Étage conique hélicoïdal pour une configuration compacte en angle droit et performance de transmission élevée.

Point de contrainte palier Z (Sortie) — Série / Distance centrale X (mm) / Point de charge Z (mm)
Série | Distance centrale X (mm) | Point de charge Z (mm)
NDR047 | 8 | 33.4
NDR064 | 10 | 39.74
NDR090 | 13 | 55.36
NDVR110 | 15.5 | 59.92
NDVR140 | 20.0 | 75.9
NDVR200 | 25.0 | 108.3
NDVR255 | 30.0 | 130.7
NDVR285 | 40.0 | 164.9

Performances du réducteur — Paramètres sélectionnés
Couple de sortie nominal T2B (Nm) — 1 étage, rapport 4
NDR047 : 22 Nm | NDR064 : 45 Nm | NDR090 : 130 Nm | NDVR110 : 280 Nm | NDVR140 : 560 Nm | NDVR200 : 1100 Nm | NDVR255 : 2200 Nm | NDVR285 : 3600 Nm

Couple de sortie nominal T2B (Nm) — exemples pour autres rapports/étages
Étape 1, Rapport 5 : NDR047:25 | NDR064:55 | NDR090:160 | NDVR110:340 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
Étape 1, Rapport 7 : NDR047:20 | NDR064:48 | NDR090:130 | NDVR110:300 | NDVR140:560 | NDVR200:1200 | NDVR255:2000 | NDVR285:2900
Étape 1, Rapport 10 : NDR047:25 | NDR064:55 | NDR090:150 | NDVR110:330 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
(Tableau complet multi-lignes disponible pour rapports 4–200 et configurations 1–2 étages dans les données techniques.)

Autres points de performance

• Couple d'accélération max (T2I) : 1,8× le couple nominal (valeur typique pour 4–200, 1–2 étages).
• Couple en arrêt d'urgence (T2Ioff) : 3× le couple nominal.
• Vitesse d'entrée nominale : jusqu'à 5000 rpm pour de nombreuses tailles ; limites selon série/étage.
• Vitesse d'entrée max (sans charge) : jusqu'à 10000 rpm pour certaines configurations (voir données techniques).
• Classes de jeu : P0 (≤2 arcmin pour certaines tailles), P1 (≤4 arcmin), P2 (≤6–9 arcmin selon taille).
• Efficacité : ≥95% (rapports 4–20, 1 étage) ; ≥92% (rapports 16–200, multi-étages).
• Durée de vie indicative : 20000 heures (valeurs dépendantes des conditions d'utilisation).
• Température de service : -10 °C à 90 °C.
• Lubrification : lubrifiant synthétique recommandé.
• Indice de protection : IP65.
• Montage : toutes positions.
• Niveau acoustique (N1 = 3000 rpm, sans charge) : ≤61 dB(A) à ≤74 dB(A) selon la taille.

Limites mécaniques & charges (valeurs sélectionnées)
Force radiale max (F2r) exemples (N) : NDR047: 1040 | NDR064: 2300 | NDR090: 4100 | NDVR110: 9400 | NDVR140: 15000 | NDVR200: 26300 | NDVR255: 42000 | NDVR285: 53000
Force axiale max (F2a) exemples (N) : NDR047: 690 | NDR064: 1055 | NDR090: 2980 | NDVR110: 5600 | NDVR140: 9300 | NDVR200: 19000 | NDVR255: 33400 | NDVR285: 50000
Moment de basculement exemples (Nm) : NDR047: 55 | NDR064: 80 | NDR090: 208 | NDVR110: 685 | NDVR140: 1335 | NDVR200: 4680 | NDVR255: 7600 | NDVR285: 10500

Poids (kg) — exemples par série
Poids 1 étage : NDR047: 2.1 kg | NDR064: 2.1 kg | NDR090: 5.9 kg | NDVR110: 10.5 kg | NDVR140: 21.9 kg | NDVR200: 50.9 kg | NDVR255: 84.0 kg | NDVR285: 100.4 kg
Poids 2 étages (exemples) : NDR047: 2.5 kg | NDR064: 2.5 kg | NDR090: 7.0 kg | NDVR110: 12.6 kg | NDVR140: 26.2 kg | NDVR200: 61.0 kg | NDVR255: 105.0 kg | NDVR285: 125.5 kg

Remarques
Les valeurs ci-dessus sont représentatives ; les données détaillées (couples, vitesses, efficacités, inerties, bruit, forces, moments) figurent dans la documentation technique NDR / NDVR. Contactez DESBOER ou consultez la fiche technique pour le choix selon l'application.

Spécifications techniques

• Marque : DESBOER
• Dénomination : Série NDR (réducteur planétaire de précision à angle droit)
• Tailles : 47, 64, 90, 110, 140, 200, 255, 285
• Rapport de transmission : 4–200
• Options de jeu : ≤1 arcmin à ≤7 arcmin (sélection P0/P1/P2)
• Couple nominal : 15–3600 Nm
• Couple d'accélération max : 1,8× le couple nominal
• Couple arrêt d'urgence : 3× le couple nominal
• Vitesses d'entrée : nominale jusqu'à ~5000 rpm ; max sans charge jusqu'à ~10000 rpm (selon série)
• Efficacité : ≥95% (4–20, 1 étage) ; ≥92% (16–200, multi-étages)
• Durée de vie indicative : 20000 heures
• Température d'utilisation : -10 °C à 90 °C
• Lubrification : lubrifiant synthétique
• Indice de protection : IP65
• Montage : toutes positions
• Niveaux sonores (N1=3000 rpm, sans charge) : ≤61–74 dB(A) selon la taille
• Limites mécaniques : charges radiales/axiales et moments par série dans les données techniques
