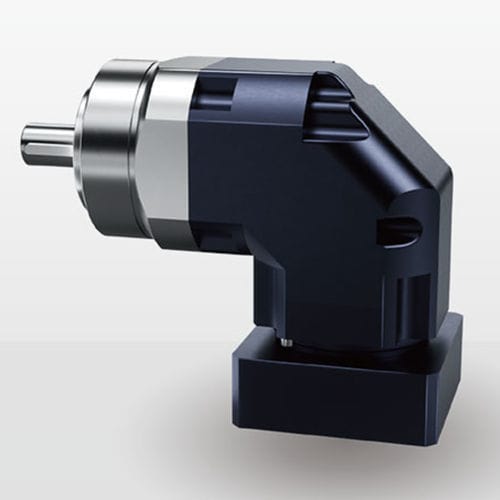

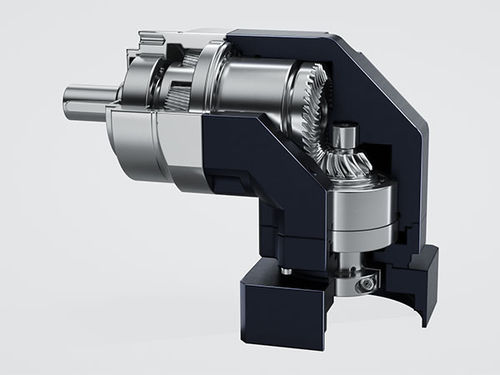

Réducteur planétaire NER series

à couple coniqueà engrenage hélicoïdalorthogonal

Présentation
La série DESBOER NER est un réducteur planétaire à angle droit économique et de haute précision, conçu pour des applications servo et d'automatisation polyvalentes. Il assure une grande précision de positionnement et un fonctionnement à faible bruit, avec une large plage de rapports et une bride traversante à trou carré pour une intégration machine flexible.

Modèles et données générales

• Tailles de modèle : 50, 70, 90, 120, 155, 203, 235
• Plage de rapports : 3 - 200
• Options de jeu : ≤2 arcmin à ≤9 arcmin
• Couple de sortie nominal : 13 - 1900 Nm

Principales caractéristiques

• Joint d'huile de haute précision réduisant les frottements et améliorant l'efficacité
• Classe de protection IP65 ; fonctionnement continu jusqu'à 90 °C
• Roulements de haute précision offrant une forte capacité de charge radiale et axiale
• Engrenages hélicoïdaux pour une transmission de puissance optimisée, faible bruit et meilleure précision
• Étages planétaires intégrés augmentant la rigidité en torsion et l'efficacité de transmission
• Étagement conique (angle droit) pour un entraînement angulaire compact avec précision optimisée

Dimensions de la série (sélection)
Série | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
Distance centrale X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
Point de charge Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

Données de performance sélectionnées (valeurs représentatives)
Force radiale maxi F2eB (N) pour plage 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
Force axiale maxi F2aB (N) pour plage 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
Moment de basculement (Nm) pour plage 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
Vitesse d'entrée nominale (tr/min) typ. : jusqu'à 10 000 (max dépend du modèle et du rapport)
Durée de vie : 20 000 heures (référence 10 000 h en fonctionnement continu)
Efficacité : ≥95 % (plages typiques), ≥92 % pour plages étendues selon l'étagement
Niveau de bruit (N1 = 3000 tr/min, non chargé) dB(A) par taille | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

Remarques
La série NER est optimisée pour la robotique, les machines CNC et l'automatisation nécessitant un encombrement réduit, une haute rigidité et une longue durée de vie. Des tableaux techniques détaillés par modèle (couples, forces radiales/axiales, inerties, masses, vitesses, classes de jeu et autres paramètres) sont disponibles pour un dimensionnement précis.

Caractéristiques / Spécifications techniques

• Dénomination de la série : NER Series
• Tailles de modèle : 50, 70, 90, 120, 155, 203, 235
• Plage de rapports : 3 – 200
• Classes de jeu : Ultraprécis P0, Précis P1, Standard P2 (≤2 arcmin à ≤9 arcmin selon sélection)
• Plage de couple de sortie nominal : 13 – 1900 Nm
• Classe de protection : IP65
• Température de fonctionnement : -10 à 90 °C
• Lubrification : Lubrifiant synthétique (rempli en usine / lubrifiant synthétique recommandé)
• Efficacité : ≥95 % (typiquement), ≥92 % pour plages étendues selon rapport/étage
• Durée de vie : 20 000 h (référence 10 000 h en continu)
• Niveau de bruit (non chargé, 3000 tr/min) : valeurs typiques jusqu'à ≤74 dB(A) selon modèle
• Poids typiques (1 étage, kg) : NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• Forces radiales et axiales maximales et moments de basculement variables selon modèle : radial jusqu'à 27 800 N (NER235), axial jusqu'à 13 900 N (NER235)
• Inerties de rotation et tableaux de couple par étage disponibles dans la documentation technique pour le dimensionnement
• Position de montage : toutes directions
