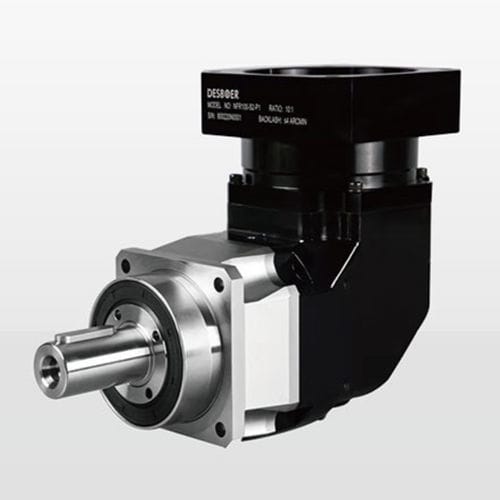

Réducteur planétaire NFR series

à engrenage hélicoïdalà couple spiroconiqueorthogonal

Présentation
Réducteur planétaire à angle droit DESBOER série NFR conçu pour les applications servo et industrielles nécessitant précision et capacité de couple. Tailles disponibles (exemples : 47 / 64 / 90 / 110 / 140 / 200 / 255 / 285 ; références modèles incluent NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250). Rapports 3 à 200 et couple de sortie nominal d’environ 35 Nm à 3200 Nm selon modèle et rapport. Classes de jeu : Ultraprécis (P0), Précis (P1), Standard (P2). Éléments mécaniques clés : étages planétaires hélicoïdaux, couple conique en spirale pour sortie à angle droit et roulements coniques pour capacité radiale/axiale renforcée.

Instructions de commande
Sélectionner la taille et la série (NFR). Choisir le rapport (3–200) et la classe de jeu : P0 (≤2 arcmin selon taille), P1 (≤4–7 arcmin selon configuration), P2 (≤6–9 arcmin selon configuration). Préciser la bride de montage et options (remplissage lubrifiant, joints spéciaux) lors de la commande.

Principales caractéristiques

• Sortie à angle droit par engrenages coniques en spirale pour une implantation compacte.
• Roulements coniques pour augmenter la capacité de couple et la rigidité.
• Engrenages planétaires hélicoïdaux pour transmission optimisée, faible niveau sonore et fonctionnement fluide.
• Joints d’huile haute précision réduisant les pertes par frottement et améliorant l’efficacité.
• Indice de protection IP65 et fonctionnement continu jusqu’à 90 °C (selon application).
• Montage sur bride carrée ; installation dans toutes les orientations.
• Options de jeu angulaire jusqu’à ≤2 arcmin pour applications de positionnement ultrapréci.

Spécifications techniques (sélection)
Les données représentatives varient selon modèle et étages. Exemples : distances entre centres et points de charge varient selon les tailles NFR ; couple de sortie nominal (T2N) : valeurs indicatives de quelques dizaines à plusieurs milliers de Nm (voir tableaux pour appariements précis). Rigidité opérationnelle et données de service : exemples de rigidité par modèle augmentant avec la taille (ex. 8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin). Forces radiales/axiales maximales et moments de basculement augmentent selon modèle (valeurs détaillées dans les tableaux). Rendement : ≥95 % pour plages de stages courantes ; dépend de la configuration. Vitesses d’entrée : selon modèle, jusqu’à ~8000 tr/min. Niveau sonore (non chargé, 3000 tr/min) : ≲63–75 dB(A). Lubrification et durée de vie : lubrifiant synthétique spécifié ; durée de vie indicative ~20000 h (selon configuration). Protection : IP65. Température de fonctionnement : -10 °C à 90 °C.

Remarques
Les valeurs de performance (couple, forces, inertie, bruit, rendement, poids) dépendent du modèle NFR et de la configuration stage/rapport choisis. Les forces indiquées sont référencées au centre de sortie à 100 tr/min lorsque spécifié. Se référer aux tableaux complets pour les valeurs exactes par modèle et rapport lors de la conception ou de la commande.

Caractéristiques / spécifications techniques

• Brand: DESBOER.
• Série: NFR (réducteur planétaire à angle droit).
• Modèles / tailles: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250 (tailles page : 47, 64, 90, 110, 140, 200, 255, 285).
• Rapports: 3 à 200 (options mono- et multi-étage).
• Classes de jeu: P0 (Ultraprécis ≤2 arcmin), P1 (Précis ≤4–7 arcmin), P2 (Standard ≤6–9 arcmin).
• Couple nominal (T2N): env. 35–3200 Nm (selon modèle et rapport).
• Roulements: roulements coniques (tapered roller).
• Engrenages: planétaires hélicoïdaux et coniques en spirale pour sortie à angle droit.
• Indice de protection: IP65.
• Température de fonctionnement: -10 °C à 90 °C.
• Lubrification: lubrifiant synthétique (prérempli selon spécification).
• Rendement: ≥95 % pour plages courantes (selon configuration).
• Montage: toutes orientations ; bride carrée prise en charge.
• Poids: variable selon modèle (exemples dans tableaux).
