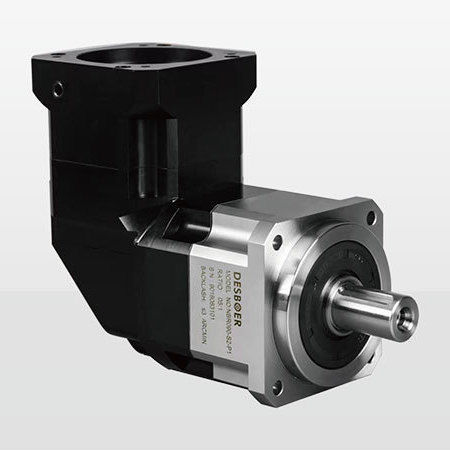

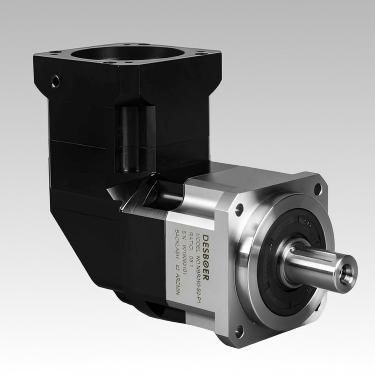

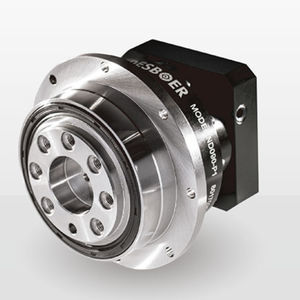

Renvoi d'angle à couple conique NBR series

à couple spiroconiqueorthogonalà arbre sortant

Présentation du produit
Le réducteur planétaire angle droit DESBOER série NBR associe une étape d'entrée à pignon conique hélicoïdal et des étages planétaires de précision pour offrir une transmission compacte et efficace destinée aux applications servo et de contrôle de mouvement. Tailles disponibles : NBR042, NBR060, NBR090, NBR115, NBR142, NBR180. Plage de rapports : 3–200. Options de jeu : P0 ≤2 arcmin, P1 ≤4 arcmin, P2 ≤9 arcmin. Couple nominal de sortie : 13–1140 Nm. Protection : IP65. Température de fonctionnement : -10 à 90 °C.

Instructions de commande
Préciser la série/modèle (ex. NBR060), le rapport souhaité, la classe de jeu (P0/P1/P2), l'interface de sortie (flasque/arbre), la bride/adaptateur moteur et toute exigence de montage ou d'orientation particulière.

Principales caractéristiques

• Joint d'huile haute précision pour réduire les frottements et améliorer l'efficience.
• Indice de protection IP65 permettant un fonctionnement continu jusqu'à 90 °C.
• Roulements de haute précision assurant une capacité de charge radiale et axiale supérieure.
• Étages planétaires intégrés pour un couple de torsion élevé et une transmission de puissance optimisée.
• Carters monobloc pour stabilité dimensionnelle et rigidité en torsion.
• Engrenages hélicoïdaux pour une transmission plus douce, silence réduit et précision améliorée.
• Pignon conique hélicoïdal en entrée pour une disposition compacte en angle droit et une efficacité optimisée.

Point d'effort roulement Z (Sortie) — Série / Distance centrale X (mm) / Point de charge Z (mm)
Série,Distance centrale X (mm),Point de charge Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5

Données de performance du réducteur (paramètres sélectionnés)
T2N Couple de sortie nominal (Nm) : valeurs indicatives mono‑étage selon taille/rapport (ex. 50, 120, 190, 320, 550 ; maxi jusqu'à 1140 Nm).
TzR Couple d'accélération max : 1,8 × couple nominal.
T2N0 Couple en arrêt d'urgence : 3 × couple nominal.
n1N Vitesse d'entrée nominale : environ 3000–5000 rpm selon modèle/étage.
Vitesse d'entrée max (n1s) : jusqu'à 6000–10000 rpm selon configuration.
Classes de jeu : P0 ≤2 arcmin, P1 ≈ ≤4 arcmin, P2 ≤6–9 arcmin selon étage/rapport.
Rigidité torsionnelle : varie par série (ex. NBR042 ≈3,2 Nm/arcmin à NBR180 ≈148 Nm/arcmin selon l'étage).
Fzr Force radiale max (N) : exemples — NBR042 980 N, NBR060 1730 N, NBR090 3250 N, NBR115 7000 N, NBR142 9600 N, NBR180 14500 N.
Fza Force axiale max (N) : exemples — NBR042 490 N, NBR060 865 N, NBR090 1625 N, NBR115 3500 N, NBR142 4800 N, NBR180 7250 N.
Moment de basculement (Nm) : exemples — NBR042 25, NBR060 65, NBR090 152, NBR115 345, NBR142 680, NBR180 970.
Durée de vie (typique) : 20000 h (ex. fonctionnement continu 10000 h).
Efficacité : ≥95% (configurations mono‑étage typiques) ; ≥92% (multi‑étage typiques).
Poids (kg) : valeurs indicatives par série/étage : NBR042 ~0,9–1,2 ; NBR060 ~2,1 ; NBR090 ~6,4–7,8 ; NBR115 ~13,0–14,2 ; NBR142 ~24,5–27,5 ; NBR180 ~51,0–54,0.
Niveau de bruit (à vide, n1=3000 rpm) : typ. ≤61–72 dB(A) selon modèle.
Position de montage : toutes directions. Lubrification : lubrifiant synthétique recommandé. Indice de protection : IP65.

Remarques
Pour les forces et moments de référence, la vitesse de sortie considérée est 100 rpm ; les forces radiales/axiales et les moments de basculement s'appliquent au centre de l'arbre de sortie comme indiqué dans les données.

Caractéristiques / Spécifications techniques

• Série / Modèle : série NBR (NBR042, NBR060, NBR090, NBR115, NBR142, NBR180).
• Configuration : angle droit, entrée à pignon conique hélicoïdal + étages planétaires.
• Rapports : 3–200 (selon étage/configuration).
• Options de jeu : P0 (ultra‑précis) ≤2 arcmin ; P1 (précis) ≤4–7 arcmin ; P2 (standard) ≤6–9 arcmin (dépend du stage/rapport).
• Couple nominal de sortie : 13–1140 Nm (selon modèle et application).
• Vitesses nominales/max : entrée nominale ~3000–5000 rpm (selon étage) ; vitesses max jusqu'à 6000–10000 rpm pour certaines configurations.
• Forces radiales/axiales max et moments de basculement : voir données de performance ; exemples ci‑dessus.
• Efficacité : ≥95% (mono‑étage typique), ≥92% (multi‑étage typique).
• Durée de vie (typique) : 20000 h (ex. continu 10000 h).
• Température d'utilisation : -10 °C à 90 °C.
• Lubrification : lubrifiant synthétique recommandé.
• Indice de protection : IP65.
• Position de montage : toutes directions.
• Niveau sonore (à vide, n1=3000 rpm) : ≤61–72 dB(A) selon modèle.
