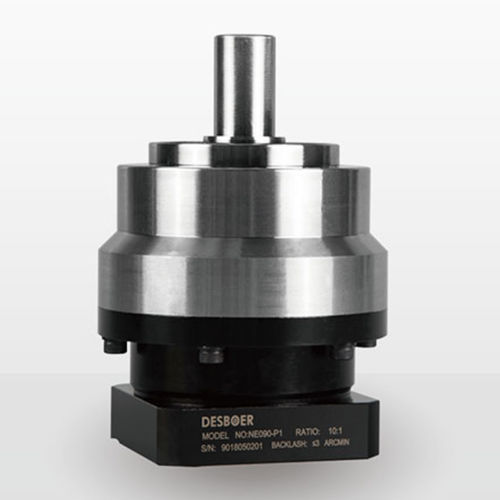

Réducteur planétaire NE series

à engrenage hélicoïdalconcentrique10 - 20 Nm

Aperçu du produit
La série DESBOER NE est un réducteur planétaire de précision conçu pour les applications avec servomoteurs en automatisation industrielle. Il associe précision de positionnement, faible niveau sonore et large plage de rapports pour répondre à divers besoins de contrôle de mouvement. L'arbre tournant avec bride à alésage carré facilite un montage fiable et flexible.

Résumé
Tailles de modèle : NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Plage de rapports : 3–100
Jeu angulaire : P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Couple nominal en sortie : 13–1900 Nm
Protection : IP65
Température de fonctionnement : -10 ~ 90 °C
Lubrification : lubrifiant synthétique

Caractéristiques principales

• Carter monobloc : concentricité améliorée, rigidité en traction et résistance au torsion accrues.
• Roulements de haute précision : capacité de charge radiale et axiale supérieure pour une durée de vie prolongée.
• Joint d'huile de haute précision : friction réduite, meilleure efficacité ; IP65 en fonctionnement continu jusqu'à 90 °C.
• Dents hélicoïdales : transmission de puissance optimisée, bruit réduit et meilleure précision d'engrènement.
• Architecture planétaire intégrée : couple de torsion plus élevé et compacité volumique.

Commande / Informations sur le modèle
Série : DESBOER NE. Tailles disponibles : NE050, NE070, NE090, NE120, NE155, NE205, NE235. Préciser la taille, le rapport et la classe de jeu lors de la commande.

Caractéristiques techniques du réducteur — Dimensions (extraits)
Distance centrale X (mm) : NE050 10 / NE070 12,5 / NE090 18 / NE120 25,5 / NE155 39,5 / NE205 41 / NE235 53,5
Point de charge Z (mm) : NE050 25,5 / NE070 30 / NE090 43 / NE120 55,5 / NE155 63,5 / NE205 76,5 / NE235 96

Données de performance — Éléments clés
Couple de sortie nominal (exemples, Nm) : Rapport 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Rapport 10 → tailles jusqu'à 1900 Nm.
Couple d'accélération maxi (T2BMax) : 1,8× le couple nominal.
Couple d'arrêt d'urgence (T2NOT) : 3× le couple nominal.
Vitesse d'entrée nominale (n1N) : jusqu'à 5000 tr/min pour les petites tailles ; maxima inférieurs pour les grandes tailles selon modèle et rapport.
Vitesse d'entrée maxi (n1S) : jusqu'à 10000 tr/min pour les petites tailles ; dépend du modèle pour les grandes tailles.
Classes de jeu : P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Rendement (η) : ≥97% (rapports 3–10) ; ≥94% (rapports 15–100).
Force radiale maxi F2rB (N) exemples : NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Force axiale maxi F2aB (N) exemples : NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Moment de basculement (Nm) exemples : NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Durée de vie : 20000 h (fonctionnement continu typique 10000 h).
Niveau sonore (N1=3000 tr/min, sans charge) exemples : ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) selon la taille.
Masse exemples (kg) : NE050 0,6 ; NE070 1,4 ; NE090 3,3 ; NE120 6,9 ; NE155 13,0 ; NE205 31,0 ; NE235 48,0.
Température de fonctionnement : -10 ~ 90 °C. Lubrification : synthétique. Degré de protection : IP65. Position de montage : toutes orientations.

Remarques
Les valeurs de forces et moments se réfèrent à la charge appliquée au centre de l'arbre de sortie à 100 tr/min sauf indication contraire.

Caractéristiques techniques

• Marque : DESBOER
• Dénomination commerciale : NE series
• Tailles : NE050, NE070, NE090, NE120, NE155, NE205, NE235
• Plage de rapports : 3–100
• Options de jeu : P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
• Couple nominal : 13–1900 Nm
• Rendement : ≥97% (3–10), ≥94% (15–100)
• Protection : IP65
• Température de fonctionnement : -10 ~ 90 °C
• Lubrification : lubrifiant synthétique
• Plage de poids (exemples) : 0,6–48,0 kg
• Durée de vie : 20000 h (continu 10000 h)
