Servo-réducteur planétaire NF series

à engrenage hélicoïdalcoaxialà arbre plein

Product Overview

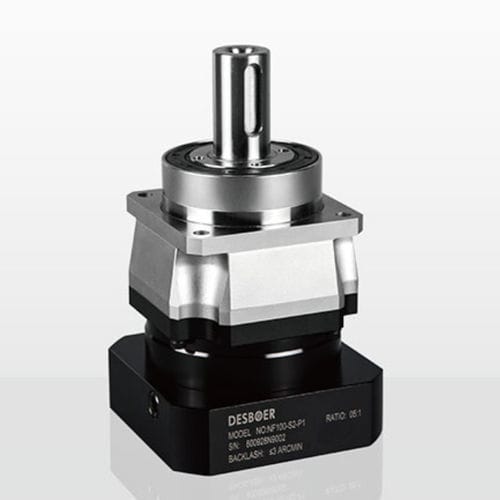

DESBOER série NF : réducteurs planétaires de précision pour servomoteurs. Tailles disponibles couvrant les besoins en robotique et machines CNC, rapports de réduction 4 à 200, jeu ≤1 à ≤7 arcmin (options ultra-précises 1–3 arcmin), couple nominal environ 25–3200 Nm. Conception intégrant des roulements coniques et bride traversante carrée pour installation compacte et haute capacité radiale/axiale. Classe de protection IP65 et lubrification synthétique pour fonctionnement industriel continu.

Ordering Instructions
Sélectionnez le modèle NF selon la taille, le rapport et le nombre d'étages. Reportez-vous aux tableaux de sélection modèle/rapport/étage et aux tableaux de performances pour le couple, les efforts et les cotes d'installation. Fournir vitesse et charges d'utilisation pour un dimensionnement précis.

Key Features

• Carrosserie monobloc pour une précision géométrique accrue et une rigidité de torsion élevée.
• Roulements coniques de haute précision pour une meilleure capacité aux charges radiales et axiales.
• Joint d'huile de précision réduisant les frottements; protection IP65 contre poussières et projections; fonctionnement continu jusqu'à 90℃.
• Engrenages hélicoïdaux pour une transmission d'énergie fluide, faible niveau sonore et précision maintenue.
• Étages planétaires intégrés augmentant le couple de torsion et optimisant la transmission.
• Empreinte compacte conçue pour la robotique, les machines CNC et les systèmes d'automatisation.

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
Les paramètres de performance incluent le couple de sortie nominal (Nm) selon étage et rapport, les efforts radiaux et axiaux maximaux (N), le moment de basculement (Nm), la durée de vie (hr), le rendement (%), le poids (kg), la température d'utilisation et la lubrification. Exemples tirés des tableaux : couples 40, 55, 130, 220, 330, 890, 1350, 2380 Nm; efforts radiaux max jusqu'à ~38 000 N; efforts axiaux max jusqu'à ~40 000 N; rendement ≥97% pour de nombreuses combinaisons d'étages/rapports et ≥94% pour d'autres plages.

Notes
Les forces et moments de référence sont fournis pour une vitesse de sortie de 100 rpm et mesurés au centre de l'arbre de sortie. Consulter les tableaux détaillés pour les valeurs par étage et rapport.

Technical Specifications

• Modèle commercial/série : NF series (DESBOER).
• Tailles disponibles (exemples) : 47, 64, 90, 110, 140, 200, 255, 285.
• Plage de rapports de réduction : 4 à 200.
• Options de jeu : ≤1 arcmin à ≤7 arcmin (options ultra-précises 1–3 arcmin).
• Plage de couple nominal : env. 25–3200 Nm selon taille et rapport.
• Distance centrale X (mm) : NF060=14, NF075=18.25, NF100=29, NF140=41, NF180=41, NF220=52.5, NF250=65.
• Point de charge Z (mm) : NF060=42.5, NF075=61.2, NF100=69.3, NF140=97.7, NF180=129.2, NF220=134.1, NF250=164.0.
• Efforts radiaux max (N) : exemples jusqu'à ~38 000 N selon modèle et étage.
• Efforts axiaux max (N) : exemples jusqu'à ~40 000 N selon modèle et étage.
• Moment de basculement (Nm) et inertie de rotation (kg·cm²) : valeurs spécifiques dans les tableaux techniques.
• Niveau sonore (N1=3000 rpm, sans charge) : plages par taille (ex. ≤56 dB(A) à ≤72 dB(A)).
• Poids (kg) : exemples NF060≈1.1, NF075≈1.3, NF100≈3.7, NF140≈3.7, NF180≈6.9, NF220≈13.7, NF250≈28.0 (tailles supérieures jusqu'à ~110.6 kg).
• Durée de vie : 20 000 hr (référence exploitation continue 10 000 hr).
• Rendement : ≥97% (nombreuses configurations), ≥94% (autres plages).
• Température d'utilisation : -10 à 90 ℃. Lubrification : lubrifiant synthétique (remplissage usine/recommandé).
• Indice de protection : IP65. Montage : toute orientation ; bride traversante carrée pour installation facilitée.
