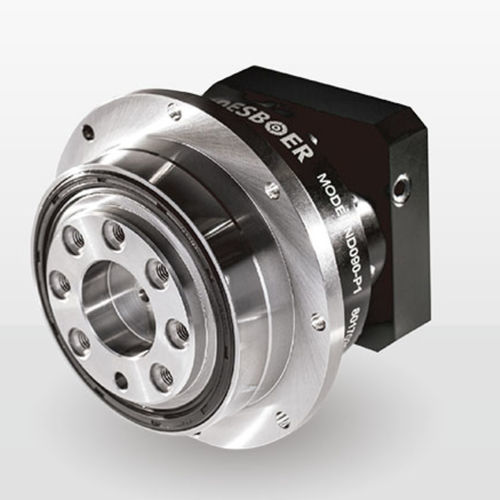

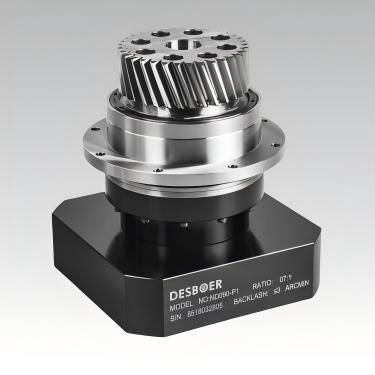

Servo-réducteur planétaire ND series

à engrenage hélicoïdalcoaxial20 - 50 Nm

Présentation du produit
Réducteur planétaire de précision DESBOER série ND pour servomoteurs. Réducteur compact à bride, disponible en classes de jeu P0/P1/P2, protection IP65 et interface de montage ISO 9409 pour intégration dans des systèmes d'automatisation de précision.

Données générales
Tailles de modèles : 47, 64, 90, 110, 140, 200, 255, 285
Plage de rapports : 4–100
Jeu : ≤1 arcmin (P0) – ≤7 arcmin (P2)
Couple nominal de sortie : ~15 – 1140 Nm (selon taille et étage)
Indice de protection : IP65
Température de fonctionnement : -10 °C à 90 °C
Durée de vie : 20000 h (fonctionnement continu 10000 h)

Caractéristiques principales

• Habillage monobloc : améliore la concentricité et la rigidité en torsion pour un positionnement précis.
• Roulements de haute précision : supportent des charges radiales et axiales élevées adaptées aux applications servo.
• Joint d'huile de précision : friction réduite et protection IP65 pour un fonctionnement continu jusqu'à 90 °C.
• Engrenage hélicoïdal : transmission optimisée, bruit réduit et meilleure répétabilité.
• Étages planétaires intégrés : capacité de couple en torsion augmentée et encombrement réduit.

Série
Série | ND047 | ND064 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285
Distance centrale X (mm) | 8 | 10 | 13 | 15.5 | 20.0 | 25.0 | 30.0 | 40.0
Point de charge Z (mm) | 33.4 | 39.74 | 55.36 | 59.92 | 75.9 | 108.3 | 130.7 | 164.9

Performances (paramètres sélectionnés)
Couple nominal de sortie (T2θ) : valeurs multi-étages disponibles selon série et rapport (consulter les fiches techniques).
Couple d'accélération max : typ. 1,8 × couple nominal (selon étage).
Couple d'arrêt d'urgence : jusqu'à 3 × couple nominal (selon application).
Vitesse d'entrée nominale : généralement jusqu'à 5000–10000 tr/min selon la série ; certaines séries autorisent jusqu'à 10000 tr/min.
Classes de jeu : P0 (≤1 arcmin), P1 (≤3–5 arcmin), P2 (≤5–7 arcmin) selon configuration.
Rigidité en torsion : varie selon la série (ex. ND047 ≈7 Nm/arcmin, ND064 ≈10, ND090 ≈13, NDV110 ≈23, NDV140 ≈31, NDV200 ≈67, NDV255 ≈95).
Forces radiales/axiales maximales et moments de basculement : fournis par série dans les tableaux de performances (forces radiales ~1 040 N à ~53 000 N ; forces axiales ~690 N à ~50 000 N pour les plus grandes tailles).
Inertie et bruit : détails par série dans la fiche (bruit non chargé à 3000 tr/min typ. ≤56–73 dB(A)).
Efficacité : ≥97 % pour un étage (rapports 4–10), ≥94 % pour configurations multi-étages (16–100).
Exemples de masses : ND047 0,7 kg, ND064 1,2 kg, ND090 1,2 kg, NDV110 3,0 kg, NDV140 3,0 kg, NDV200 5,6 kg, NDV255 11,9 kg, plus grandes tailles jusqu'à ~99,6 kg.

Notes de commande / sélection
Choisir le modèle et la configuration en fonction du rapport requis, de la classe de jeu (P0/P1/P2), du couple nominal/point de crête, des charges radiales/axiales, de l'interface de montage (bride ISO 9409) et de la température d'utilisation admissible. Se référer aux tableaux détaillés pour valeurs de couple, forces, moments, inerties et niveaux sonores.

Spécifications techniques

• Famille de produits : série ND (préfixes ND / NDV / NDS selon application).
• Tailles : 47, 64, 90, 110, 140, 200, 255, 285.
• Rapports : 4 à 100.
• Options de jeu : P0 (≤1 arcmin), P1 (typ. ≤3–5 arcmin), P2 (typ. ≤5–7 arcmin).
• Couple nominal : env. 15 – 1140 Nm (selon modèle / étage).
• Facteur couple d'accélération : env. 1,8 × couple nominal (typ.).
• Couple arrêt d'urgence : jusqu'à 3 × couple nominal.
• Indice de protection : IP65.
• Efficacité : ≥97 % (1 étage), ≥94 % (multi-étage).
• Durée de vie : 20000 h (fonctionnement continu 10000 h).
• Température de fonctionnement : -10 °C à 90 °C.
• Lubrification : lubrifiant synthétique (remplissage/fiche constructeur).
• Montage : bride ISO 9409 compatible ; toutes orientations.
• Bruit : valeurs non chargées variables selon série (ex. ≤56–73 dB(A)).
• Poids : voir fiche technique pour masses par modèle.
