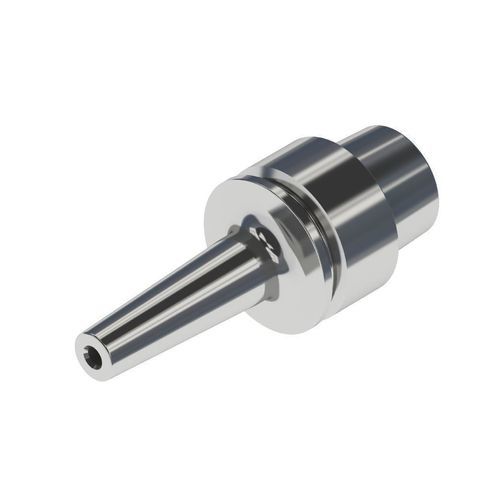

Porte-outil HSK

de frettagepour l'usinageéquilibré

Aperçu du produit

• Équilibrage dynamique élevé : équilibré à G2.5 à 25 000 tr/min ; équilibré à G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; faux-rond du porte-outil ≤0,001 mm ; précision de faux-rond ≤0,003 mm à 4×D
• Force de serrage élevée : force de serrage jusqu'à 2× la norme DIN
• Résistant à la corrosion, à l'usure et à la rouille : traitement de surface spécial
• Précision sans déformation liée au traitement thermique : rainure de clavette usinée après traitement thermique
• Durabilité : jusqu'à 3000 cycles de serrage avec la Conprofe Shrink-Fit Machine

Principe de fonctionnement
Le serrage s'effectue par dilatation et contraction thermique. Chauffer le porte-outil avec l'unité Shrink-Fit, insérer l'outil lorsque l'alésage interne se dilate, puis laisser refroidir le porte-outil qui se contracte et serre l'outil.
Le système serre directement l'outil de coupe sans éléments de liaison mécaniques tels que pinces ou écrous, ce qui le rend idéal pour l'usinage à grande vitesse nécessitant précision, équilibre dynamique et rigidité de serrage.

Cas d'application
Convient pour le serrage de divers outils de coupe en aéronautique, semi-conducteurs, médical et autres applications industrielles d'usinage.

Paramètres techniques
Item (Unit: mm) | Standard Type | Slim Type
Diamètre de serrage d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
Longueur minimale de serrage E | 15-48 | 15-42
Longueur maximale de serrage H | 40-95 | 45-95

Caractéristiques / spécifications techniques

• Diamètre de serrage (d) : Standard 4-20 mm ; Slim 4-12 mm
• D : Standard 15-44 mm ; Slim 10-18 mm
• D1 : Standard 20-53 mm ; Slim 14-30 mm
• L (Longueur) : Standard 60-160 mm ; Slim 65-120 mm
• Longueur minimale de serrage (E) : Standard 15-48 mm ; Slim 15-42 mm
• Longueur maximale de serrage (H) : Standard 40-95 mm ; Slim 45-95 mm
• Équilibrage dynamique : G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Faux-rond : faux-rond du porte-outil ≤0,001 mm ; précision ≤0,003 mm à 4×D
• Force de serrage : jusqu'à 2× la norme DIN
• Matériau / Traitement : acier allié spécial ; traitement de surface spécial pour résistance à la corrosion, à l'usure et à la rouille
• Durabilité : jusqu'à 3000 cycles de serrage avec la Conprofe Shrink-Fit Machine
