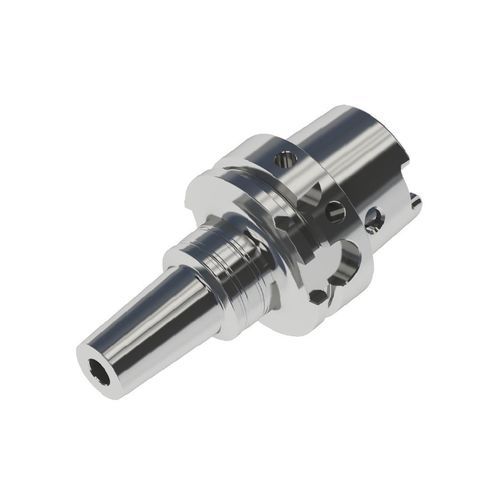

Porte-outil HSK

de frettagepour l'usinageéquilibré

Présentation du produit

• Équilibrage dynamique élevé : équilibré à G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; faux-rond du porte-outil ≤0,001 mm ; précision du faux-rond ≤0,003 mm à 4×D
• Force de serrage élevée : jusqu'à 2× la norme DIN
• Traitement de surface : anti-corrosion, résistant à l'usure et anti-rouille
• Mécanique dimensionnelle maîtrisée : fraisage fin de la gorge de clavette après traitement thermique pour éviter les déformations
• Durée de serrage : jusqu'à 3 000 serrages avec acier allié spécial et machine Conprofe Shrink-Fit

Principe de fonctionnement
Le serrage repose sur l'expansion et la contraction thermiques : le porte-outil est chauffé avec l'unité Shrink-Fit, l'outil est inséré lorsque l'alésage interne est dilaté, puis après refroidissement le porte se contracte et serre l'outil directement sans pinces ni écrous. Ce procédé convient aux usinages à grande vitesse exigeant précision, équilibre dynamique et rigidité de serrage.

Domaines d'application
Convient pour le maintien de différents outils coupants dans l'aéronautique, les semi-conducteurs, le médical et d'autres secteurs industriels.

Paramètres techniques

• Diamètre de serrage d : 4–10 mm (Standard / Ultra Slim)
• D : 10–22 mm (Standard) / 7–13 mm (Ultra Slim)
• D1 : 25–42 mm (Standard) / 25–36 mm (Ultra Slim)
• L : 85–180 mm
• M : 42–67 mm (Standard) / 42–97 mm (Ultra Slim)
• Longueur de serrage mini E : 12–30 mm
• Épaisseur de paroi t : 3–6 mm (Standard) / 1,5 mm (Ultra Slim)

Caractéristiques / Spécifications techniques

• Série : HSK Series
• Matériau : Acier inoxydable (Standard)
• Équilibrage dynamique : G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Faux-rond : faux-rond du porte-outil ≤0,001 mm ; précision du faux-rond ≤0,003 mm à 4×D
• Force de serrage : jusqu'à 2× la norme DIN
• Traitement de surface : anti-corrosion, résistant à l'usure, anti-rouille
• Traitement thermique : fraisage fin de la gorge de clavette après traitement thermique pour éviter la distorsion
• Cycles de serrage : jusqu'à 3 000 avec acier allié spécial et machine Conprofe Shrink-Fit
