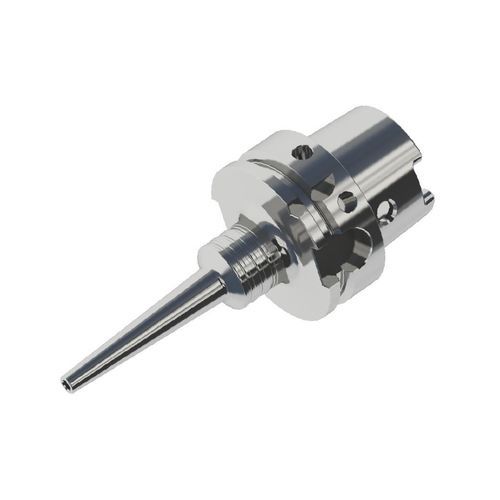

Porte-outil HSK

de frettagede fraisagepour l'usinage

Aperçu

• Équilibrage dynamique élevé : équilibré à G2.5 à 25 000 tr/min et à G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; concentricité du porte-outil ≤ 0,001 mm ; précision de concentricité ≤ 0,003 mm à 4×D
• Force de serrage élevée : jusqu'à 2× la norme DIN
• Résistant à la corrosion, à l'usure et à la rouille : traitement de surface spécial
• Pas de déformation après traitement thermique : rainure de clavette usinée de précision après traitement thermique
• Durée de serrage prolongée : jusqu'à 3000 cycles avec acier allié spécial utilisé avec Conprofe Shrink-Fit Machine

Principe de fonctionnement
Le serrage repose sur le principe de dilatation et contraction thermique. Le porte-outil est chauffé à l'aide d'une machine Shrink-Fit puis l'outil est inséré pendant que l'alésage intérieur se dilate. Après refroidissement, le porte-outil se contracte et maintient l'outil directement, sans composants mécaniques tels que pince ou écrou. Ce principe convient à l'usinage à grande vitesse nécessitant précision, équilibre dynamique et rigidité de serrage.

Domaines d'application
Convient pour le serrage de différents outils coupants dans l'aéronautique, les semi-conducteurs, le médical et d'autres applications industrielles d'usinage.

Paramètres techniques

• Unité : mm
• Diamètre de serrage d : Standard 4–10 | Ultra Slim 4–10
• D : Standard 10–22 | Ultra Slim 7–13
• D1 : Standard 25–42 | Ultra Slim 25–36
• L (longueur) : 85–180 (les deux types)
• M : Standard 42–67 | Ultra Slim 42–97
• Longueur minimale de serrage E : 12–30 (les deux types)
• Épaisseur de paroi t : Standard 3–6 | Ultra Slim 1,5

Caractéristiques / spécifications techniques

• Série : HSK Series
• Matières : Acier inoxydable (variante Ultra Slim)
• Équilibrage : G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Concentricité : porte-outil ≤ 0,001 mm ; précision ≤ 0,003 mm à 4×D
• Force de serrage : jusqu'à 2× la norme DIN
• Surface : traitement spécial pour résistance à la corrosion, à l'usure et à la rouille
• Traitement thermique : rainure de clavette usinée après traitement pour éviter la déformation
• Cycles de serrage : jusqu'à 3000 fois avec acier allié spécial lorsqu'utilisé avec Conprofe Shrink-Fit Machine
• Plage de diamètres de serrage : 4–10 mm
• Épaisseur de paroi (Ultra Slim) : 1,5 mm
• Plage de longueurs L : 85–180 mm
