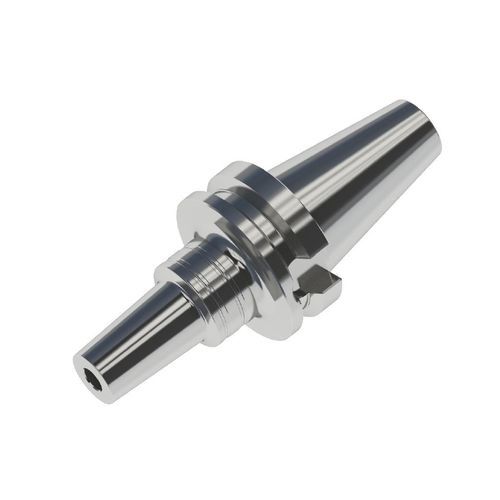

Porte-outil BT

de frettagede fraisagede perçage

Caractéristiques principales

• Équilibre dynamique élevé : équilibré à G2.5 à 25 000 tr/min ; équilibré à G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; jeu radial du porte-outil ≤0,001 mm ; précision du battement ≤0,003 mm à 4×D
• Force de serrage élevée : force de serrage ≈ 2× la norme DIN
• Résistance à la corrosion, à l'usure et à la rouille : traitement de surface spécial
• Pas de déformation liée au traitement thermique : rainure de clavette usinée après traitement thermique
• Longue durée de vie : jusqu'à 3000 cycles de serrage avec Conprofe Shrink-Fit Machine

Principe de fonctionnement
Serrage de l'outil par dilatation et contraction thermique. Le porte-outil est chauffé à l'aide d'une unité Shrink-Fit puis l'outil est inséré lorsque l'alésage interne s'agrandit. Après refroidissement, le porte-outil se contracte et bloque l'outil directement, sans mandrins ni écrous. Ce concept assure une grande concentricité, un bon équilibre dynamique et une rigidité de serrage adaptés à l'usinage haute vitesse.

Cas d'application
Convient pour le serrage de différents outils coupants dans l'aéronautique, les semi-conducteurs, le médical et d'autres applications industrielles.

Paramètres techniques
Article (Unité : mm) | Type standard | Type ultra fin
Diamètre de serrage d | 4-10 | 4-10
D (diamètre extérieur) | 10-22 | 7-13
D1 | 25-36 | 25-36
L (longueur) | 75-120 | 95-180
M | 22-67 | 42-97
Longueur minimale de serrage E | 12-30 | 12-30
Épaisseur de paroi t | 3-6 | 1.5

Spécifications / données techniques

• Série : BT series
• Matériau : Acier inoxydable (Standard)
• Diamètre de serrage d : 4–10 mm (Standard et Ultra Slim)
• D (diamètre extérieur) : Standard 10–22 mm ; Ultra Slim 7–13 mm
• D1 : 25–36 mm (les deux types)
• L (longueur) : Standard 75–120 mm ; Ultra Slim 95–180 mm
• M : Standard 22–67 mm ; Ultra Slim 42–97 mm
• Longueur minimale de serrage E : 12–30 mm (les deux types)
• Épaisseur de paroi t : Standard 3–6 mm ; Ultra Slim 1.5 mm
• Équilibre dynamique : G2.5 @ 25 000 tr/min ; G1.0 @ 60 000 tr/min
• Jeu radial : porte-outil ≤0,001 mm ; précision du battement ≤0,003 mm à 4×D
• Force de serrage : env. 2× la norme DIN
• Durabilité : jusqu'à 3000 cycles de serrage avec Conprofe Shrink-Fit Machine
• Surface : traitement spécial pour résistance à la corrosion, à l'usure et à la rouille
