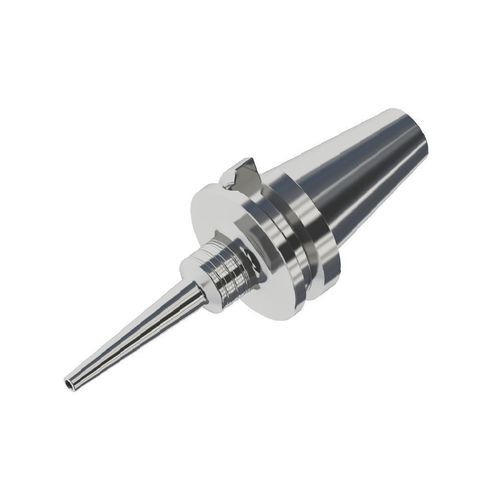

Porte-outil BT

de frettagepour l'usinagepour la mécanique de précision

Présentation du produit

• Équilibrage dynamique : G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; faux-rond du porte-outil ≤0,001 mm ; ≤0,003 mm à 4×D
• Force de serrage accrue : jusqu'à 2× la norme DIN
• Résistant à la corrosion, à l'usure et à la rouille : traitement de surface spécialisé
• Faible déformation après traitement thermique : rainure de clavette usinée après traitement thermique
• Durabilité : jusqu'à 3 000 cycles de serrage avec acier allié spécial et Conprofe Shrink-Fit Machine

Principe de fonctionnement
Le serrage repose sur l'expansion et la contraction thermique. Chauffer le porte-outil avec l'unité Shrink-Fit, insérer l'outil de coupe lorsque l'alésage interne est dilaté, puis laisser refroidir pour que le porte-outil se contracte et serre directement l'outil.
Le système serre l'outil sans éléments mécaniques de liaison tels que mandrins ou écrous, ce qui le rend adapté à l'usinage à grande vitesse nécessitant une précision de faux-rond, un équilibre dynamique et une rigidité de serrage.

Cas d'application
Conçu pour le serrage de différents outils de coupe utilisés en aéronautique, fabrication de semi-conducteurs, usinage d'appareils médicaux et autres applications industrielles de haute précision.

Paramètres techniques
Item (Unité : mm) — Type Standard — Type Ultra Fin
Diamètre de serrage d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
Longueur de serrage min. E — 12-30 — 12-30
Épaisseur de paroi t — 3-6 — 1.5

Caractéristiques / Spécifications techniques

• Diamètre de serrage (d) : Standard 4-10 mm ; Ultra fin 4-10 mm
• D : Standard 10-22 mm ; Ultra fin 7-13 mm
• D1 : 25-36 mm (les deux types)
• L (Longueur) : Standard 75-120 mm ; Ultra fin 95-180 mm
• M : Standard 22-67 mm ; Ultra fin 42-97 mm
• Longueur de serrage min. (E) : 12-30 mm (les deux types)
• Épaisseur de paroi (t) : Standard 3-6 mm ; Ultra fin 1,5 mm
• Classe d'équilibrage : G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Précision de faux-rond : ≤0,001 mm (porte-outil) ; ≤0,003 mm à 4×D
• Force de serrage : jusqu'à 2× la norme DIN
• Durabilité : jusqu'à 3 000 cycles de serrage avec acier allié spécial et Conprofe Shrink-Fit Machine
• Surface : traitement spécial pour résistance à la corrosion, à l'usure et à la rouille
