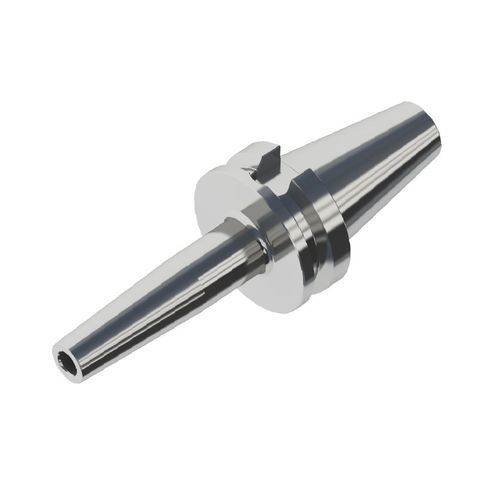

Porte-outil BT

de frettagepour l'usinagepour la mécanique de précision

Aperçu du produit

• Équilibrage dynamique élevé : équilibré à G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; faux-rond du porte-outil 0,001 mm ; précision du faux-rond ≤ 0,003 mm à 4×D
• Force de serrage élevée : environ 2× la norme DIN
• Traitement de surface : anti-corrosion, résistant à l'usure et à la rouille
• Durabilité : jusqu'à 3000 cycles de serrage avec la Conprofe Shrink-Fit Machine

Principe de fonctionnement
Le serrage s'effectue par dilatation thermique : chauffer le porte-outil BT Series avec une unité Shrink-Fit, insérer l'outil lorsque l'alésage se dilate, puis refroidir pour obtenir un ajustement interférentiel serré sans pinces ni écrous. Idéal pour l'usinage à grande vitesse nécessitant précision, équilibre et rigidité de serrage.

Cas d'application
Conçu pour le serrage de divers outils de coupe dans l'aéronautique, les semi-conducteurs, le médical et la fabrication de précision générale.

Paramètres techniques

• Diamètre de serrage d : Standard 4–20 mm ; Slim 4–20 mm
• D : Standard 15–33 mm ; Slim 10–27 mm
• D1 : Standard 20–51 mm ; Slim 14–33 mm
• L (Longueur) : Standard 80–160 mm ; Slim 90 mm
• Longueur minimale d'insertion E : Standard 15–42 mm ; Slim 15–47 mm
• Longueur maximale d'insertion H : Standard 60–210 mm ; Slim 65–110 mm
• Équilibrage dynamique : G2.5 @25 000 tr/min ; G1.0 @60 000 tr/min
• Faux-rond : porte-outil 0,001 mm ; précision du faux-rond ≤ 0,003 mm à 4×D
• Force de serrage : env. 2× la norme DIN

Spécifications

• Matériau : acier allié, usinage de précision
• Surface : traitement spécial anti-corrosion/anti-usure
• Cycles estimés de serrage : jusqu'à 3000 avec la Conprofe Shrink-Fit Machine
