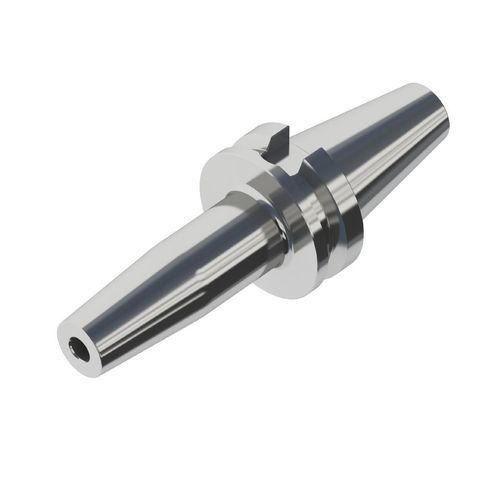

Porte-outil BT

de frettagepour l'usinagepour la mécanique de précision

Présentation

• Équilibrage dynamique élevé : équilibré à G2.5 à 25 000 tr/min ; équilibré à G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; faux-rond du porte-outil ≤0,001 mm ; précision du faux-rond dans 0,003 mm à 4×D
• Force de serrage élevée : environ 2× la norme DIN
• Résistance à la corrosion, à l'usure et à la rouille : traitement de surface spécial
• Précision dimensionnelle sans distorsion liée au traitement thermique : usinage de la rainure de clavette après traitement thermique
• Durabilité : jusqu'à 3 000 opérations de serrage avec la Conprofe Shrink-Fit Machine

Principe de fonctionnement
Le serrage repose sur l'expansion et la contraction thermiques. Le porte-outil est chauffé avec l'unité Shrink-Fit, l'outil de coupe est inséré pendant que l'alésage se dilate, puis le porte-outil se rétracte en refroidissant et maintient l'outil. Aucun élément de liaison mécanique (mandrins, écrous) n'est requis, ce qui rend le système adapté à l'usinage haute vitesse nécessitant équilibre dynamique, précision de faux-rond et rigidité de serrage.

Domaines d'application
Convient pour le serrage de divers outils de coupe dans l'aéronautique, les semi-conducteurs, le médical et d'autres applications industrielles d'usinage.

Paramètres techniques
Item (Unité : mm) | Type Standard | Type Slim
Diamètre de serrage d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
Longueur d'insertion min. E | 15-42 | 15-47
Longueur d'insertion max. H | 60-210 | 65-110

Caractéristiques / Spécifications techniques

• Équilibrage dynamique : G2.5 à 25 000 tr/min ; G1.0 à 60 000 tr/min
• Faux-rond : ≤0,001 mm (porte-outil) ; précision du faux-rond dans 0,003 mm à 4×D
• Force de serrage : environ 2× la norme DIN
• Matériau / Finition : acier allié avec traitement de surface spécial pour résistance à la corrosion/usure/rouille
• Conception : design extra-long pour soutenir la haute précision
• Traitement thermique & usinage : usinage fin de la rainure de clavette après traitement thermique pour éviter la distorsion
• Durabilité : jusqu'à 3 000 serrages avec la Conprofe Shrink-Fit Machine
• Taille typique (Type Standard) : diamètre de serrage 4–20 mm ; D 15–33 mm ; D1 20–51 mm ; L 80–160 mm ; insertion min. E 15–42 mm ; insertion max. H 60–210 mm
• Taille typique (Type Slim) : diamètre de serrage 4–20 mm ; D 10–27 mm ; D1 14–33 mm ; L 90 mm ; insertion min. E 15–47 mm ; insertion max. H 65–110 mm
