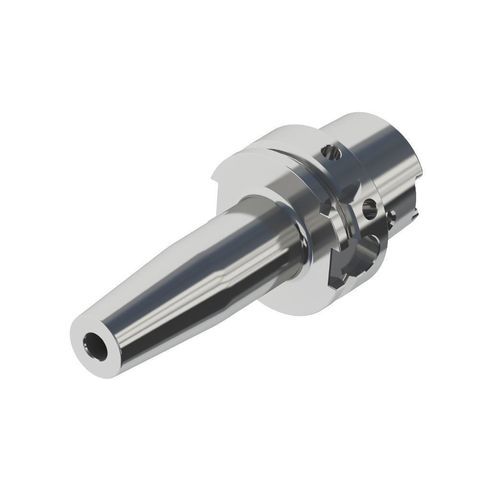

Porte-outil HSK

de frettagestandardfin

Présentation du produit

• Équilibrage dynamique élevé : équilibré à G2.5 à 25 000 tr/min ; équilibré à G1.0 à 60 000 tr/min
• Haute précision : conception extra-longue ; jeu radial du porte-outil ≤0,001 mm ; précision du jeu ≤0,003 mm à 4×D
• Force de serrage élevée : force de serrage environ 2× la norme DIN
• Anti-corrosion, résistant à l'usure et à la rouille : traitement de surface spécial
• Précision sans distorsion due au traitement thermique : rainure de clavette fraisée finement après traitement thermique
• Durée de vie de serrage : jusqu'à 3000 serrages avec la Conprofe Shrink-Fit Machine

Principe de fonctionnement
Le serrage repose sur le principe d'expansion et de contraction thermique. Le porte-outil est chauffé avec une unité Shrink-Fit puis l'outil est inséré lorsque l'alésage interne se dilate. Après refroidissement, le porte-outil se contracte et serre directement l'outil sans éléments mécaniques tels que pince ou écrou. Ce principe convient parfaitement à l'usinage à grande vitesse nécessitant haute précision, équilibrage dynamique et rigidité de serrage.

Cas d'application
Convient pour le serrage de différents outils coupants dans l'aéronautique, les semi-conducteurs, le médical et d'autres applications industrielles demandant précision et équilibre.

Paramètres techniques

• Type standard : Diamètre de serrage d : 4–20 mm ; D : 15–44 mm ; D1 : 20–53 mm ; L : 60–160 mm ; Longueur minimale de serrage E : 15–48 mm ; Longueur maximale de serrage H : 40–95 mm (unités : mm)
• Type slim : Diamètre de serrage d : 4–12 mm ; D : 10–18 mm ; D1 : 14–30 mm ; L : 65–120 mm ; Longueur minimale de serrage E : 15–42 mm ; Longueur maximale de serrage H : 45–95 mm (unités : mm)

Caractéristiques / Spécifications techniques

• Classe d'équilibrage dynamique : G2.5 @ 25 000 tr/min ; G1.0 @ 60 000 tr/min
• Jeu radial : ≤0,001 mm (porte-outil) ; ≤0,003 mm à 4×D
• Force de serrage : ≈2× la norme DIN
• Matériau : acier allié (selon modèle)
• Traitement de surface : traitement spécial anti-corrosion, résistant à l'usure et à la rouille
• Rainure de clavette : fraisée finement après traitement thermique pour éviter la distortion
• Cycles de serrage : jusqu'à 3000 fois avec la Conprofe Shrink-Fit Machine
• Variantes : Type standard et Type slim avec dimensions indiquées ci-dessus
