Capteur de proximité inductif CL30-RN15DN1
cylindriqueM30NPN

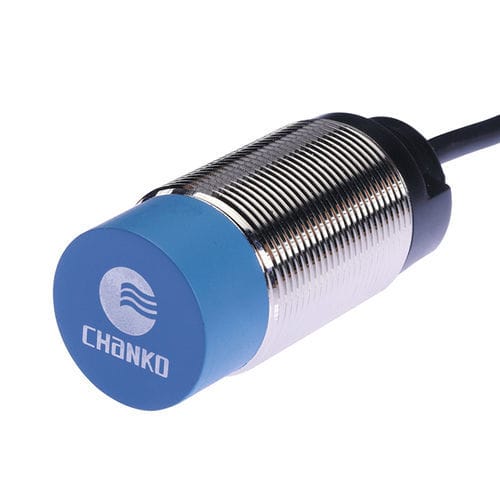

Capteur de proximité inductif - CL30-RN15DN1 - CHANKO SENSOR - cylindrique / M30 / NPN
Capteur de proximité inductif - CL30-RN15DN1 - CHANKO SENSOR - cylindrique / M30 / NPN
Capteur de proximité inductif - CL30-RN15DN1 - CHANKO SENSOR - cylindrique / M30 / NPN - image - 2
Capteur de proximité inductif - CL30-RN15DN1 - CHANKO SENSOR - cylindrique / M30 / NPN - image - 3
Capteur de proximité inductif - CL30-RN15DN1 - CHANKO SENSOR - cylindrique / M30 / NPN - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
NPN
Connexion électrique
fils nus
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en laiton
Niveau de protection
étanche
Applications
pour applications alimentaires, pour l'industrie pharmaceutique, pour l'industrie alimentaire et de la boisson, pour porte automatique, pour convoyeur, de soudage, pour l'industrie des semi-conducteurs, pour la surveillance
Autres caractéristiques
avec source lumineuse à LED, 3 fils
Plage de mesure

Max: 15 mm
(0,59 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Aperçu produit
  • Série: Capteurs inductifs CL30
  • Modèle: CL30-RN15DN1
  • Type: Standard
  • Distance de détection: 15 mm
  • Forme du boîtier: Cylindrique
  • Principe de détection: Inductif
  • Format: M30
  • Sortie: NPN, normalement ouverte (NO)


Spécifications techniques
  • Longueur du câble: 2 m
  • Direction de détection: Avant
  • Fréquence de réponse: 500 Hz
  • Temps de réponse: 1 ms
  • Cible: Objet métallique
  • Accessoires: Certificat de conformité
  • Hystérésis: < 10% de la distance de détection
  • Objet de test standard: Fer 45×45×1 mm
  • Dérive thermique: ±10% sur la plage -25 à +70 °C (réf. +23 °C)


Paramètres de performance
  • Fréquence de fonctionnement: 500 Hz
  • Temps de réponse: 1 ms
  • Hystérésis: <10% de la distance de détection
  • Cible standard: Fer 45×45×1 mm
  • Dérive thermique: ±10% entre -25 et +70 °C (réf. +23 °C)


Matériaux et construction
  • Boîtier: Laiton nickelé
  • Face de détection: ABS résistant à la chaleur
  • Câble: PVC


Paramètres mécaniques / électriques
  • Type de sortie: NPN, normalement ouverte (NO)
  • Tension d'alimentation: DC 12–24 V
  • Alimentation: 3 fils DC
  • Indice de protection: IP67
  • Connexion: Câble moulé
  • Type de signal: Contact de commutation
  • Mode de fonctionnement: Normalement ouvert
  • Montage: Non encastré
  • Consommation: < 35 mA
  • Voyant: LED de sortie rouge
  • Circuits de protection: Protection contre les courts-circuits et surtensions
  • Influence de la tension: Variation de distance < ±1% pour ±15% de variation d'alimentation
  • Courant de charge: < 200 mA
  • Résistance d'isolement: > 50 MΩ (DC 500 V)
  • Résistance aux chocs: 500 m/s en X/Y/Z, 3 fois
  • Tenue diélectrique: AC 1000 V 50/60 Hz 1 min (parties sous tension / boîtier)
  • Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, X/Y/Z 2 h
  • Poids: env. 156 g


Environnement d'utilisation
  • Température de fonctionnement: -25 à +70 °C


Accessoires et documentation
  • Fourni: Certificat de conformité
  • Documentation: Notice / manuel produit disponible


Caractéristiques / Applications
  • Conçu pour la détection d'objets métalliques ; pièce d'essai standard: fer 45×45×1 mm


Caractéristiques techniques
  • Série: CL30
  • Modèle: CL30-RN15DN1
  • Distance de détection: 15 mm
  • Format: M30
  • Sortie: NPN, NO
  • Alimentation: DC 12–24 V
  • Longueur du câble: 2 m
  • Temps de réponse: 1 ms
  • Indice de protection: IP67
  • Matériaux: Boîtier laiton nickelé; face ABS résistant à la chaleur; câble PVC
