Capteur de proximité inductif CL08-RN2DN1
cylindriqueM8avec fonction de commutation

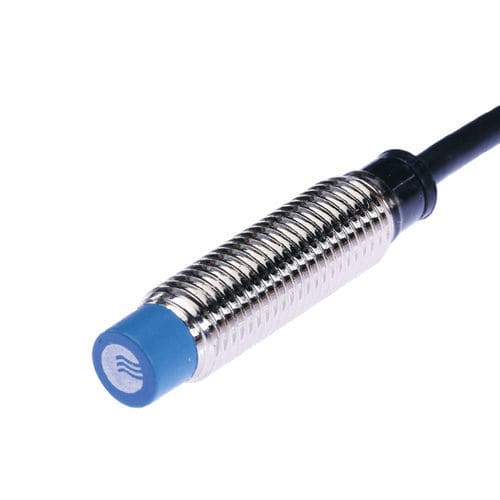

Capteur de proximité inductif - CL08-RN2DN1 - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RN2DN1 - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en plastique, en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED, 3 fils
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation
  • Modèle: CL08-RN2DN1 (série CL08)
  • Type: capteur inductif de proximité standard
  • Distance de détection: 2 mm
  • Boîtier: M8 cylindrique
  • Sortie: NPN normalement ouverte (NO)
  • Câble: câble moulé 2 m
  • Protection: IP67


Principales caractéristiques
  • Conçu pour la détection d'objets métalliques (objet d'essai standard : fer 8×8×1 mm)
  • Fréquence de réponse: 800 Hz ; temps de réponse: 625 μs
  • Température de fonctionnement: -25 à +70 °C
  • Matériaux: boîtier en laiton nickelé, face de détection en ABS résistant à la chaleur, câble PVC
  • Accessoires fournis: 2 écrous, 1 rondelle dentée, certificat


Spécifications techniques
  • Type de sortie: NPN NO
  • Tension d'alimentation: DC 12–24 V
  • Alimentation: trois fils DC
  • Indice de protection: IP67
  • Connexion: câble moulé
  • Type de signal: signal tout ou rien
  • Mode de commutation: normalement ouvert
  • Montage: non affleurant
  • Consommation: < 35 mA
  • Indicateur: LED rouge de sortie
  • Circuits de protection: protection contre les courts-circuits et surtensions
  • Influence de la tension: dans ±15% de la tension nominale, variation de la distance de détection < ±1%
  • Courant de charge: < 200 mA
  • Résistance d'isolement: > 50 MΩ (DC 500 V) entre les parties actives et le boîtier
  • Résistance aux chocs: 500 m/s², directions X/Y/Z, 3 fois
  • Tenue diélectrique: AC 1000 V 50/60 Hz 1 min entre les parties actives et le boîtier
  • Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, directions X/Y/Z, 2 h
  • Poids: env. 31 g


Environnement d'utilisation
  • Température ambiante: -25 à +70 °C


Résumé / données techniques
  • Série: CL08
  • Modèle: CL08-RN2DN1
  • Distance de détection: 2 mm
  • Boîtier: M8 cylindrique
  • Sortie: NPN normalement ouverte (NO)
  • Alimentation: DC 12–24 V, trois fils
  • Indice de protection: IP67
  • Câble: 2 m câble moulé
  • Fréquence / temps de réponse: 800 Hz / 625 μs
  • Matériaux: boîtier en laiton nickelé, face en ABS résistant à la chaleur, câble PVC
  • Accessoires: 2 écrous, 1 rondelle dentée, certificat
  • Température de fonctionnement: -25 à +70 °C
  • Poids: env. 31 g
