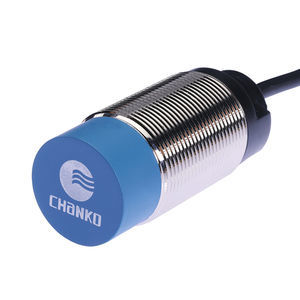

Capteur de proximité inductif CL30-RF10DN1
cylindriqueM30avec fonction de commutation

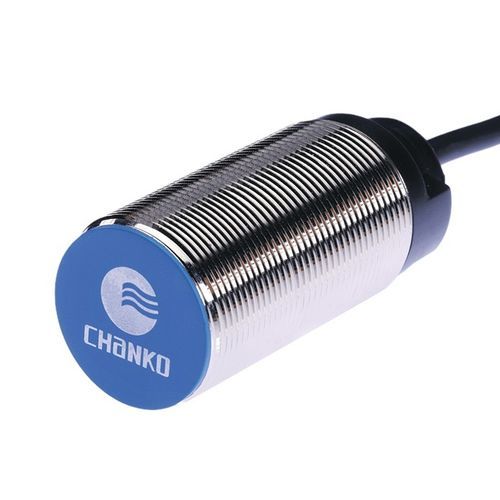

Capteur de proximité inductif - CL30-RF10DN1 - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RF10DN1 - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, NPN
Connexion électrique
fils nus
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en plastique, en laiton, en PVC
Applications
industriel
Autres caractéristiques
sans contact, 3 fils
Plage de mesure

1 cm
(0,39 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Nom du produit
Capteur de proximité inductif série CL30, modèle CL30-RF10DN1. Marque : 长江传感

Principales caractéristiques
  • Type de produit : Standard
  • Distance de détection : 10 mm
  • Corps : Cylindrique (M30)
  • Principe de détection : Inductif
  • Sortie : NPN NO (normalement ouverte)
  • Longueur de câble : 2 m


Spécifications techniques
  • Direction de détection : Avant
  • Fréquence de commutation : 500 Hz
  • Temps de réponse : 1 ms
  • Objet détectable : Métal
  • Accessoires : Certificat de conformité
  • Hystérésis : <10% de la distance de détection
  • Objet d'essai standard : Fer 30 × 30 × 1 mm
  • Dérive thermique : Variation de la distance de détection ≤ ±10% entre -25 et +70 °C par rapport à +23 °C
  • Matières : Boîtier — laiton nickelé ; face de détection — ABS résistant à la chaleur ; câble — PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : Trois fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Signal de commutation
  • Mode de fonctionnement : Normalement ouvert
  • Montage : Encastré
  • Courant consommé : <35 mA
  • Indicateur : LED de sortie rouge
  • Protections : Protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : Variation de distance ≤ ±1% pour ±15% de variation d'alimentation
  • Courant de charge : <200 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s, directions X/Y/Z, 3 fois chacune
  • Tension d'isolement : AC 1000 V, 50/60 Hz, 1 min (parties actives vs boîtier)
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, directions X/Y/Z, 2 h chacune
  • Poids : Environ 156 g


Environnement d'utilisation
  • Température de fonctionnement : -25 ~ +70 °C


Applications recommandées
  • Industrie électronique 3C
  • Systèmes de parking automatisés
  • Logistique et entreposage


Résumé technique
  • Type : Capteur inductif standard
  • Distance de détection : 10 mm (fer)
  • Taille : M30
  • Sortie : NPN NO, trois fils DC
  • Protection : IP67
