Capteur de proximité inductif CL12-RN4DN1
cylindriqueM12avec fonction de commutation

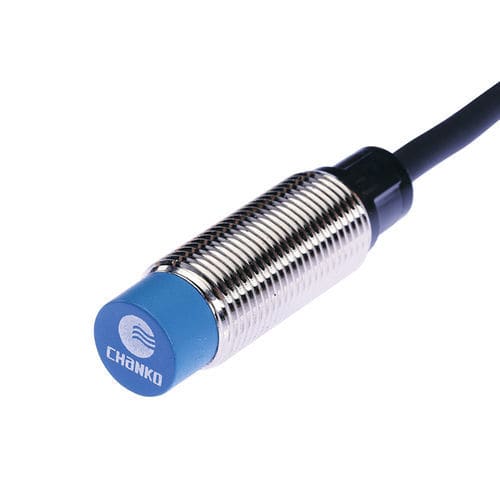

Capteur de proximité inductif - CL12-RN4DN1 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RN4DN1 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en plastique, en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
sans contact, 3 fils
Plage de mesure

0,4 cm
(0,16 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Nom du produit
  • Fabricant : 长江传感
  • Modèle : CL12-RN4DN1
  • Série : capteurs de proximité CL12


Caractéristiques principales
  • Type : standard
  • Distance de détection : 4 mm
  • Corps : cylindrique (M12)
  • Principe de détection : inductif
  • Sortie : NPN NO
  • Longueur de câble : 2 m
  • Direction de détection : face
  • Fréquence de commutation : 500 Hz
  • Temps de réponse : 1 ms
  • Cible : objets métalliques
  • Backlash (répétabilité) : ≤10 % de la distance de détection
  • Cible standard : Fe 12×12×1 mm
  • Dérive en température : ±10 % de la distance de détection entre -25 et +70 °C (réf. +23 °C)
  • Matériaux : boîtier cuivre nickelé ; face détectrice ABS résistant à la chaleur ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : trois fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : contact tout ou rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : non encastré
  • Consommation : ≤35 mA
  • Indicateur : LED rouge de sortie
  • Protection : protection contre les courts-circuits et les surtensions
  • Influence de la tension : variation de la distance de détection ≤±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 cycles
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
  • Poids : env. 52 g


Environnement d'utilisation
  • Température ambiante : -25 à +70 °C


Accessoires
  • Écrous de montage ×2
  • Rondelle dentée ×1
  • Certificat


Applications recommandées
  • Électronique 3C
  • Systèmes de stationnement automatisés
  • Logistique et entreposage


Documentation
  • Manuel d'utilisation (PDF)


Caractéristiques techniques
  • Type : standard
  • Distance de détection : 4 mm
  • Filetage : M12
  • Sortie : NPN NO
  • Alimentation : DC 12–24 V
  • Protection : IP67
  • Longueur de câble : 2 m
  • Fréquence de commutation : 500 Hz
  • Temps de réponse : 1 ms
  • Montage : non encastré
  • Consommation : <35 mA
  • Courant de charge : <200 mA
  • Poids : env. 52 g
  • Matériaux : boîtier cuivre nickelé, face ABS résistant à la chaleur, câble PVC
  • Plage de température : -25 à +70 °C
