Capteur de proximité inductif CL08-RF1.5DN1
cylindriqueM8avec fonction de commutation

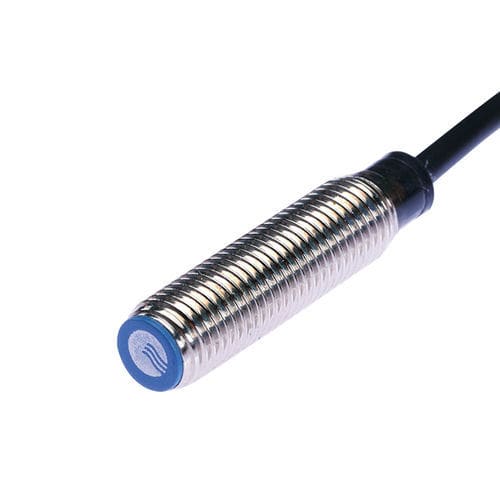

Capteur de proximité inductif - CL08-RF1.5DN1 - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RF1.5DN1 - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, NPN
Montage
noyé
Matériau
en plastique, en laiton
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

0,15 cm
(0,06 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Présentation du produit
  • Série : capteurs de proximité inductifs CL08
  • Modèle : CL08-RF1.5DN1
  • Type : standard
  • Distance de détection : 1,5 mm
  • Boîtier : cylindrique, M8
  • Principe de détection : inductif
  • Sortie : NPN NO (normalement ouverte)
  • Longueur de câble : 2 m


Principales caractéristiques
  • Distance de détection 1,5 mm pour une détection fiable des pièces métalliques
  • Boîtier M8 compact pour montage enfoncé/encastré
  • Sortie NPN NO, connexion trois fils en courant continu
  • Fréquence de réponse 1000 Hz ; temps de réponse 500 µs
  • Indice de protection IP67 contre poussières et immersion temporaire
  • Protections intégrées contre les courts-circuits et les surtensions


Spécifications techniques
  • Type de produit : standard
  • Distance de détection : 1,5 mm
  • Dimension : M8 (cylindrique)
  • Principe : inductif
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : frontale
  • Matière cible : métal (objet d'essai standard : fer 8×8×1 mm)
  • Hystérésis : <10 % de la distance de détection
  • Dérive en température : ±10 % sur la plage -25 à +70 °C par rapport à +23 °C
  • Matériaux : boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur ; câble en PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : trois fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : tout ou rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastré
  • Courant consommé : <35 mA
  • Indicateur : LED rouge de sortie
  • Circuits de protection : protection contre les courts-circuits et les surtensions
  • Influence de la tension : variation de distance <±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : <200 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², 3 fois en X, Y, Z
  • Tenue diélectrique : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h en X, Y, Z
  • Poids : env. 32 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Accessoires et documentation
  • Accessoires fournis : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Documents disponibles (exemples, sans lien) : modèle 3D (.stp), manuel d'utilisation (PDF)


Caractéristiques / récapitulatif technique
  • Cible : objets métalliques (objet d'essai standard : fer 8×8×1 mm)
  • IP67 adapté aux environnements industriels nécessitant étanchéité
  • Montage encastré ; boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur
  • Protections intégrées pour une fiabilité accrue
  • Câble moulé 2 m pour connexion directe
