Capteur de proximité inductif CL12-RF2DN1
cylindriqueM12NPN

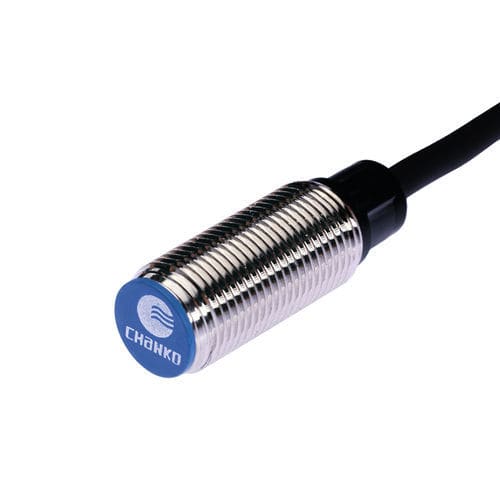

Capteur de proximité inductif - CL12-RF2DN1 - CHANKO SENSOR - cylindrique / M12 / NPN
Capteur de proximité inductif - CL12-RF2DN1 - CHANKO SENSOR - cylindrique / M12 / NPN
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Aperçu du produit
  • Modèle : CL12-RF2DN1
  • Série : CL12
  • Type de produit : Capteur de proximité inductif standard
  • Distance de détection : 2 mm
  • Forme : Cylindrique M12
  • Principe de détection : Inductif
  • Sortie : NPN NO (normalement ouvert)
  • Longueur de câble : 2 m (câble moulé)
  • Face de détection : Avant
  • Fréquence de réponse : 600 Hz
  • Temps de réponse : 800 μs
  • Cibles détectables : Objets métalliques (cible standard : Fe 12×12×1 mm)
  • Hystérésis : <10 % de la distance de détection
  • Dérive thermique : ±10 % dans la plage -25 à +70 °C (référence +23 °C)
  • Matériaux : Corps en laiton nickelé ; face en ABS résistant à la chaleur ; câble PVC
  • Marque : 长江传感


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Commutation
  • Mode de fonctionnement : Normalement ouvert
  • Installation : Enfichable / montage affleurant
  • Courant consommé : ≤35 mA
  • Indicateur : LED verte/rouge de sortie (rouge)
  • Protection : Protection contre les courts-circuits et les surtensions
  • Influence de la tension : Variation de détection ≤±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², 3 fois dans X/Y/Z
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h X/Y/Z
  • Masse : env. 54 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C


Documentation et accessoires
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Modèle 3D (STP) et manuel (PDF) téléchargeables


Résumé technique
  • Modèle : CL12-RF2DN1
  • Distance de détection : 2 mm
  • Boîtier : M12 cylindrique, montage affleurant
  • Sortie : NPN NO, 3 fils DC, courant de charge ≤200 mA
  • Alimentation : DC 12–24 V (±15 % → détection ±1 %)
  • Indice de protection : IP67
  • Fréquence / temps de réponse : 600 Hz / 800 μs
  • Câble : 2 m moulé
  • Matériaux : Corps laiton nickelé, face ABS résistant à la chaleur, câble PVC
