Capteur de proximité inductif CL18-RN8DN1
cylindriqueM18avec sortie à semi-conducteurs

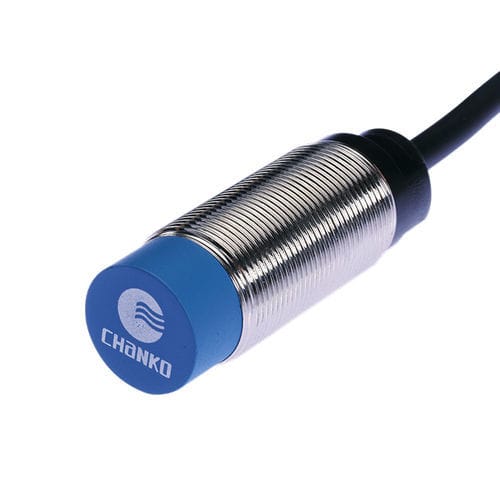

Capteur de proximité inductif - CL18-RN8DN1 - CHANKO SENSOR - cylindrique / M18 / avec sortie à semi-conducteurs
Capteur de proximité inductif - CL18-RN8DN1 - CHANKO SENSOR - cylindrique / M18 / avec sortie à semi-conducteurs
Capteur de proximité inductif - CL18-RN8DN1 - CHANKO SENSOR - cylindrique / M18 / avec sortie à semi-conducteurs - image - 2
Capteur de proximité inductif - CL18-RN8DN1 - CHANKO SENSOR - cylindrique / M18 / avec sortie à semi-conducteurs - image - 3
Capteur de proximité inductif - CL18-RN8DN1 - CHANKO SENSOR - cylindrique / M18 / avec sortie à semi-conducteurs - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, NPN, avec sortie à semi-conducteurs
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en plastique, en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

0,8 cm
(0,31 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Présentation du produit
  • Type de produit : Capteur de proximité inductif standard
  • Distance de détection : 8 mm
  • Forme : Cylindrique (M18)
  • Principe de détection : Inductif
  • Sortie : NPN NO (normalement ouvert)


Caractéristiques principales
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : Face
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Objets détectables : Métaux
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Retour (hystérésis) : <10 % de la distance de détection
  • Objet standard : Fer 24×24×1 mm
  • Dérive thermique : ±10 % (référence +23 °C) sur la plage -25 à +70 °C
  • Matériaux : Boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Mode d'alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Tout-ou-rien
  • Mode de fonctionnement : Normalement ouvert
  • Montage : Non encastré
  • Courant consommé : <35 mA
  • Voyant : Voyant de sortie rouge
  • Circuits de protection : Protection contre les courts-circuits et les surtensions
  • Influence de la tension : Dans ±15 % de la tension nominale, variation de la distance <±1 %
  • Courant de charge : <200 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s en X, Y, Z, 3 fois
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm X, Y, Z pendant 2 h
  • Poids : env. 93 g


Environnement d'utilisation
  • Température de fonctionnement : -25 ~ +70 °C


Caractéristiques / spécifications techniques
  • Modèle : CL18-RN8DN1
  • Série : CL18
  • Distance de détection : 8 mm
  • Dimension : M18 (cylindrique)
  • Principe : Inductif
  • Sortie : NPN normalement ouvert (NO)
  • Alimentation : DC 12–24 V, 3 fils
  • Câble : Moulé, 2 m, PVC
  • Indice de protection : IP67
  • Temps de réponse / fréquence : 1 ms / 500 Hz
  • Consommation : <35 mA ; Courant de charge : <200 mA
  • Voyant : Rouge
  • Protection : Court-circuit et surtension
  • Température de fonctionnement : -25 ~ +70 °C ; dérive ±10 % (réf. +23 °C)
  • Matériaux : Boîtier laiton nickelé ; face de détection ABS résistant à la chaleur
  • Objet standard : Fer 24×24×1 mm ; hystérésis <10 %
  • Poids : ≈93 g
