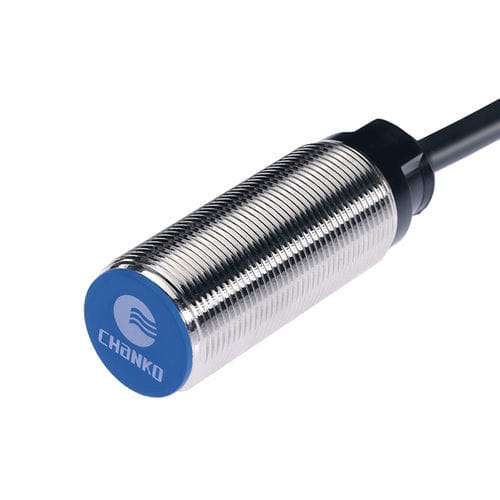

Capteur de proximité inductif CL18-RF5DN1cylindriqueM18avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M18
- Signal de sortie
- avec fonction de commutation, NPN
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- noyé
- Matériau
- en plastique, en laiton, en PVC
- Niveau de protection
- IP67
- Autres caractéristiques
- avec source lumineuse à LED, 3 fils
- Plage de mesure
0,5 cm
(0,2 in)- Température de process
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Description
Produit
Caractéristiques principales
Paramètres mécanique / électrique
Environnement
Applications / Caractéristiques techniques
- Capteur de proximité inductif CL18-RF5DN1 — boîtier cylindrique M18, distance de détection 5 mm, sortie NPN normalement ouverte (NO)
Caractéristiques principales
- Type : Standard
- Distance de détection : 5 mm (cibles métalliques)
- Boîtier : M18, forme cylindrique
- Principe de détection : Inductif
- Sortie : NPN normalement ouverte (NO)
- Câble : câble moulé, 2 m
- Installation : encastrable
Paramètres mécanique / électrique
- Tension d'alimentation : DC 12–24 V
- Alimentation : 3 fils DC
- Consommation : < 35 mA
- Courant de charge maximal : ≤ 200 mA
- Fréquence de commutation : 600 Hz
- Temps de réponse : 800 μs
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : signal de commutation
- Indicateur : LED de sortie rouge
- Circuits de protection : protection contre les courts-circuits et les surtensions
- Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
- Tension d'essai : AC 1000 V, 1 min entre partie sous tension et boîtier
- Résistance aux chocs : 500 m/s², 3 chocs sur X, Y, Z
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
- Poids : env. 93 g
Environnement
- Température de fonctionnement : -25 à +70 °C
- Dérive en température : ±10 % sur la plage -25 à +70 °C par rapport à +23 °C
Applications / Caractéristiques techniques
- Série : CL18
- Objet de référence : Fer 18 × 18 × 1 mm
- Matériaux : boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur ; câble en PVC
- Hystérésis : < 10 % de la distance de détection
- Accessoires fournis : 2 écrous, 1 rondelle intérieure dentée, certificat
