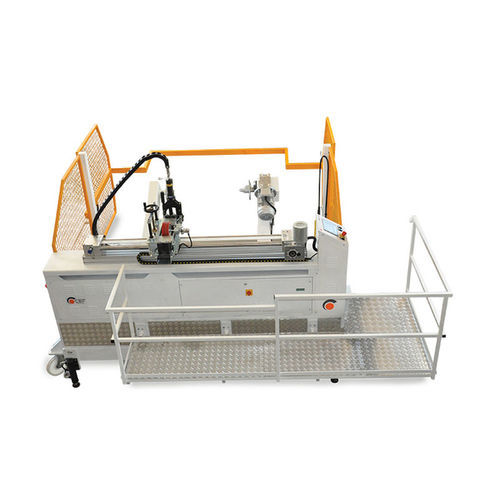

Machine de bobinage de câbles RRM 2600Q60

manuelleà moteur électriqueavec métreuse

Description
Machine bobinatrice haute puissance à structure renforcée, conçue pour l'enroulement et la mesure de câbles de section importante. Des bras mobiles de serrage et une construction robuste assurent la stabilité lors des opérations lourdes, garantissant une performance d'enroulement régulière et une manipulation sécurisée.

Fiche technique
Modèle : RRM 2600Q60
Codes : 0900.2600Q60
Dimensions (mm) : 4391 x 2711 x 3911
Poids (kg) : 1965

Bobine
Diamètre cônes de serrage (mm) : 80
Diamètre bobine maxi (mm) : 2600
Largeur bobine min (mm) : 500
Largeur bobine maxi (mm) : 1450
Charge max bobine (kg) : 6000
Relevage : Électro-hydraulique

Motorisation
Vitesse (tr/min) : 0–56
Tension (V) : 380
Puissance : 3
Serrage : Électrique
Stratification : Manuelle
Mesureur : Specialone cod. 0121
Câble min (mm) : 3
Câble max (mm) : 120

Caractéristiques de la bobineuse

• Bras mobiles de serrage des bobines avec plaques de traction, commandés électriquement depuis une armoire à boutons ;
• Relevage de la bobine via pompe électro-hydraulique commandée depuis la pulsantiera ;
• Protections conformes aux normes CE ;
• Chariot équipé de 4 roues dont 2 pivotantes ;
• 4 vérins électro-hydrauliques pour stabiliser la machine au sol.

Caractéristiques du mesureur

• Mesureur pour câbles ronds diamètre 3 à 120 mm (erreur ±1–2 %) ;
• Roue métrique recouverte de caoutchouc pour meilleure adhérence et précision ;
• Compteur mécanique à remise à zéro manuelle ;
• Stratification manuelle du câble par guides et patins ;
• Volant de stratification côté opérateur conformément aux règles de sécurité.

Caractéristiques électriques

• Alimentation : 380 V – 50 Hz ;
• Variation de vitesse par onduleur et potentiomètre de 0 à 56 tr/min ;
• Motoréducteur : 4 kW ;
• Tableau de commande avec boutons et voyants ;
• Compteur digital pour présélection de longueur et arrêt automatique.

Spécifications techniques

• Modèle : RRM 2600Q60
• Codes : 0900.2600Q60
• Dimensions (mm) : 4391 x 2711 x 3911
• Poids : 1965 kg
• Diamètre bobine maxi : 2600 mm
• Largeur bobine : 500 – 1450 mm
• Charge maximale bobine : 6000 kg
• Relevage : électro-hydraulique
• Vitesse : 0 – 56 tr/min
• Alimentation : 380 V – 50 Hz
• Puissance moteur : 3
• Mesureur : Specialone cod. 0121 (3–120 mm)
