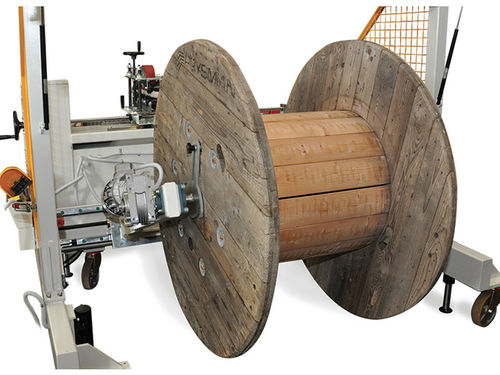

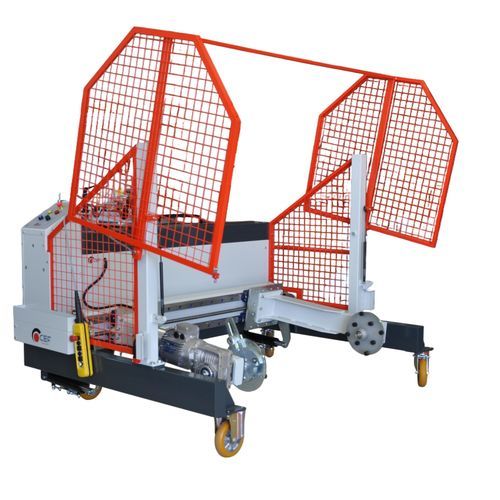

Enrouleuse de câbles RRM 1600Q20

manuelleà moteur électriquemotorisée

Description
Machine industrielle de bobinage conçue pour la manutention et l'enroulement de grandes bobines de câble. Empreinte compacte et châssis robuste assurant des opérations d'enroulement stables. Bras de pincement mobiles et levage électro-hydraulique facilitant le chargement et le déchargement en sécurité.

Fiche technique
Modèle : RRM 1600Q20
Code : 0900.1600Q20
Dimensions (mm) : 2380x1640x2470
Poids (kg) : 831

Bobine
Diamètre cônes de pincement (mm) : 80
Diamètre maximal bobine (mm) : 1600
Largeur bobine min (mm) : 500
Largeur bobine max (mm) : 1150
Charge maximale bobine (kg) : 2000
Levage : Électro-hydraulique

Entraînement
Vitesse (tr/min) : 0–70
Tension (V) : 380
Puissance (kW) : 2,2
Pincement : Électrique
Stratification : Manuelle
Mesure : Supermetal cod. 0120
Câble min (mm) : 3
Câble max (mm) : 60

Caractéristiques de la bobineuse

• Bras de pincement mobiles avec plaques d'entraînement pour le traction des bobines, commandés électriquement depuis la commande pendulaire ;
• Levage bobine électro-hydraulique commandé depuis la commande pendulaire ;
• Protections aux normes CE ;
• Chariot équipé de 4 roues dont 2 pivotantes avec frein pour le déplacement.

Caractéristiques du dispositif de mesure

• Dispositif de mesure pour câbles ronds, diamètre 3–60 mm (marge d'erreur env. ±1–2%) ;
• Roue métrique revêtue de caoutchouc pour meilleure adhérence et précision ;
• Compteur mécanique à remise à zéro manuelle ;
• Stratification manuelle via guides et patins ;
• Poignée de stratification positionnée côté opérateur conformément aux règles de sécurité.

Caractéristiques électriques

• Alimentation : 380 V – 50 Hz ;
• Variation de vitesse par onduleur et potentiomètre : 0–70 tr/min ;
• Motoréducteur : 2,2 kW ;
• Tableau de commande avec boutons et voyants ;
• Poignée multifonction pour stratification avec bouton de démarrage et potentiomètre RPM.

Options

• COD. 5314 – STRATIFICATEUR AUTOMATIQUE TOUCH 4” : Automatisation de la stratification, arrêt à mesure et fonctions via écran tactile Siemens 4” ;
• COD. 5312 – STRATIFICATEUR AUTOMATIQUE TOUCH 7” : Version écran Siemens 7” ;
• COD. 5317 – KIT D'ASSISTANCE À DISTANCE : Pour assistance programme et diagnostics électriques ;
• COD. 6315 – CYLINDRES DE STATIONNEMENT : 2 cylindres pour stabilisation de la machine au sol ;
• COD. 6311-S85 – CISAILLE ÉLECTRO-HYDRAULIQUE : Pour coupe de câbles jusqu'à 60 mm de diamètre ;
• COD. 0157 – SUPPORT D'ALIMENTATION ÉLECTRIQUE : Pour alimentation de la machine par le haut ;

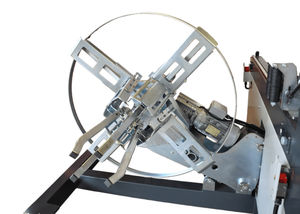

• COD. 6285-1000 – BOBINEUR RAPIDE ;
• COD. 6281 – ARBRE POUR BOBINETTES ;
• COD. 5M13 – REMORQUE MACHINE LINDE : Batterie pour faciliter le déplacement de la machine et d'autres équipements.

Spécifications techniques

• Modèle : RRM 1600Q20
• Code : 0900.1600Q20
• Dimensions : 2380x1640x2470 mm
• Poids : 831 kg
• Diamètre cônes de pincement : 80 mm
• Diamètre maximum bobine : 1600 mm
• Largeur bobine min : 500 mm
• Largeur bobine max : 1150 mm
• Charge maximale bobine : 2000 kg
• Levage : Électro-hydraulique
• Vitesse : 0–70 tr/min
• Alimentation : 380 V – 50 Hz
• Puissance moteur : 2,2 kW
• Pincement : Électrique
• Stratification : Manuelle
• Mesure : Supermetal cod. 0120
• Plage câble : 3–60 mm
