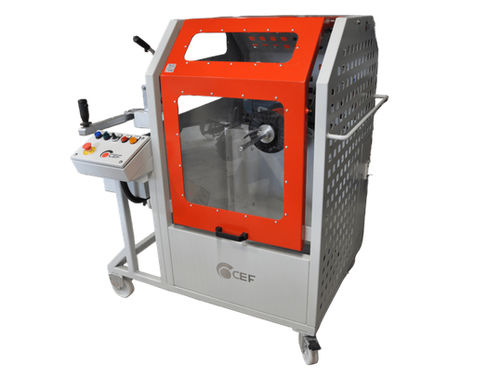

Enrouleur-dérouleur de câble électrique 0419

bobinede câblesécheveau

Description
Bobineuse électrique adaptée à l'enroulement de bobines de petite taille. Son arbre de déroulage permet de prélever le câble depuis des bobines. Sa vitesse réduit sensiblement les temps de production.

Fiche technique
Modèle : 0419
Dimensions mm : 1400X1400X1030
Poids Kg : 150

Caractéristiques de la bobineuse

• Arbre en acier avec cônes de centrage pour bobines
• Chariot équipé de 4 roues dont 2 pivotantes avec frein
• Protections conformes aux normes CE

Fiche technique bobineuse
Arbre mm : 20
Bobines – Diamètre maximum mm : 600
Bobines – Diamètre minimum mm : 100
Bobines – Largeur maximum mm : 350
Bobines – Charge max kg : 70

Fiche technique (électrique et mécanique)
Vitesse RPM : 0/70
Tension V : 220
Puissance kW : 0,37
Compteur : COD. 0110
Superposition : Manuelle
Câble – Diamètre minimum mm : 2
Câble – Diamètre maximum mm : 30

Caractéristiques électriques

• Alimentation 220 V – 50 Hz
• Variation de vitesse avec onduleur et potentiomètre de 0 à 70 tours par minute
• Motoréducteur 0,37 kW
• Panneau de commande avec boutons de commande et voyants
• Poignée multifonction pour la superposition avec bouton de marche et potentiomètre RPM

Caractéristiques support arbre dérouleur

• 2 bras extractibles pour support de la bobine à dérouler avec bagues en Delrin
• Arbre intégré avec cônes en aluminium pour bobines

Caractéristiques du compteur

• Compteur pour câbles ronds de diamètre 2 à 30 mm (marge d'erreur ±1–2 %)
• Roulette métrique recouverte de caoutchouc pour meilleure adhérence et mesure améliorée
• Compteur mécanique à remise à zéro manuelle
• Superposition manuelle du câble, via guides et glissières HIWIN pour un meilleur coulissement et une plus grande résistance

Accessoires / Options indiqués sur la page
CODE 6260.0600 : Bobine à roue extractible pour réalisation de faisceaux de câble
CODE 0419.001 : Support arrière intégré avec arbre complet de cônes de centrage pour dérouler des bobines de câble. Diamètre maxi bobine 600 mm, Capacité 100 Kg.

Caractéristiques / spécifications techniques

• Modèle : 0419
• Dénomination : DOUBLE
• Dimensions (mm) : 1400 x 1400 x 1030
• Poids : 150 Kg
• Arbre principal : 20 mm
• Diamètre bobines : min 100 mm – max 600 mm
• Largeur bobines : max 350 mm
• Capacité bobines : max 70 Kg (support arrière optionnel 100 Kg)
• Vitesse : 0–70 RPM (onduleur)
• Alimentation : 220 V – 50 Hz
• Puissance moteur : 0,37 kW
• Plage de mesure câble : diamètre 2–30 mm
