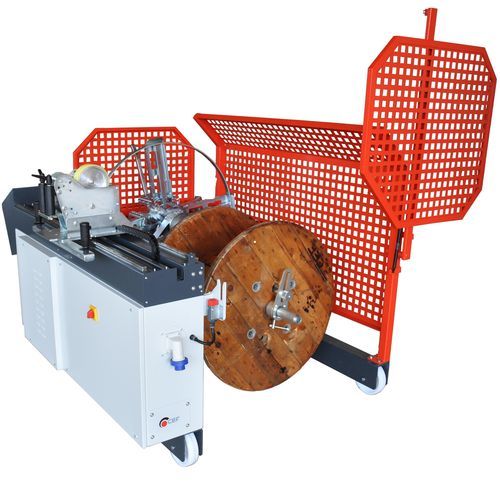

Bobineuse de câbles WIRE 1001Q7

pour filsde tubesmanuelle

Description

Une seule machine pour la confection d'écheveaux et de bobines. Sa polyvalence permet de gérer une vaste gamme de câbles, cordages et tuyaux. Cette machine permet à un seul opérateur d'effectuer les mesurages quotidiens d'un dépôt de câbles.

Caractéristiques / spécifications techniques

Modèle : WIRE 1001Q7
Code : 0800.1001Q7
Dimensions (mm) : 2100 x 1515 x 2100
Poids (Kg) : 535
Tension : 220 V (380 V en option avec stratification automatique)
Puissance moteur : 1,1 kW
Vitesse : 0 – 70 tr/min (avec variateur de fréquence)
Bobines : diamètre maximum 1000 mm, largeur 400–750 mm, capacité max 700 kg
Petite bobine : arbre Ø 30 mm, diamètre bobines max 600 mm, largeur max 400 mm, poids max 150 kg
Dévidoir pour écheveaux : capacité 150 kg, diamètre roue 960 mm, noyau Ø 325–500 mm, largeur noyau 120–245 mm
Compteur : Metal Medium cod. 0111
Câble géré : diamètre 3–50 mm
Levage bobine : manuel (hydraulique manuel pour bobineuse ; centrale électro-hydraulique en option)

Caractéristiques bobineuse

• Arbre en acier avec cônes
• Cône de blocage bobine avec poignée pour serrage rapide
• Chargement de la bobine par insertion de l'arbre dans l'alésage de la bobine, en déplaçant la machine
• Levage bobine avec pompe hydraulique manuelle
• Chariot équipé de 4 roues dont 2 pivotantes avec frein
• Protection avec carters conformes aux normes CE

Caractéristiques tableau de commande

• Alimentation 220 V – 50 Hz (380V avec stratification automatique)
• Variation de vitesse par variateur de fréquence et potentiomètre de 0 à 70 tours par minute
• Motoréducteur 1,1 Kw
• Panneau de commande avec boutons de commande et voyants de signalisation
• Double poignée multifonction (côté écheveau et côté bobine) pour la stratification, bouton de marche et potentiomètre RPM

Caractéristiques compteur/mesureur

• Compteur pour câbles ronds d'un diamètre de 3 à 50 mm (marge d'erreur + 1-2 %)
• Roue métrique revêtue de caoutchouc pour une meilleure adhérence et un mesurage plus précis
• Compteur métrique mécanique à remise à zéro manuelle
• Stratification manuelle du câble au moyen de guides et de patins
• Poignée de stratification avec opérateur sur les côtés de la machine, conformément aux normes de prévention des accidents

Bobine
Diamètre arbre d'enroulement mm : 50
Bobines – diamètre maximum mm : 1000
Bobines – largeur minimum mm : 400
Bobines – largeur maximum mm : 750
Bobines – Capacité max kg : 700
Levage : Manuel

Dévidoir pour écheveaux
Capacité Kg : 150
Diamètre roue mm : 960
Diamètre noyau minimum mm : 325
Diamètre noyau maximum mm : 500
Largeur noyau minimum mm : 120
Largeur noyau maximum mm : 245

Caractéristiques du dévidoir rapide pour écheveaux
• Dévidoir pour écheveaux déjà intégré sur la machine
• Dévidoir à leviers rétractables pour un retrait rapide de l'écheveau
• Noyau cylindrique à l'enroulement et conique à l'extraction pour faciliter le retrait de l'écheveau
• Arbre avec cônes pour bobines de petite taille (en retirant le dévidoir, il est possible d'utiliser l'arbre de diamètre 30 mm, sur lequel on peut confectionner des bobines de petite taille avec des cônes en acier)

Petite bobine
Arbre mm : 30
Bobines – diamètre maximum mm : 600
Largeur Max. mm : 400
Poids Max. Kg : 150

Options
COD. 5314 – STRATIFICATEUR AUTOMATIQUE TOUCH 4" : Pour automatiser la stratification du câble, l'arrêt à la longueur et diverses fonctionnalités via écran tactile Siemens 4".
COD. 5312 – STRATIFICATEUR AUTOMATIQUE TOUCH 7" : Pour automatiser la stratification du câble, l'arrêt à la longueur et diverses fonctionnalités via écran tactile Siemens 7".
COD. 5317 – KIT DE TÉLÉASSISTANCE : Kit d'assistance pour les fonctionnalités du programme et les erreurs électriques.
COD. 6315 – VÉRINS DE STATIONNEMENT MACHINE : N° 2 vérins pour le stationnement de la machine au sol.
COD. 6311 – CENTRALE ÉLECTRO-HYDRAULIQUE POUR LE LEVAGE DE LA BOBINE.
COD. 6311-S85 – CISAILLE ÉLECTRO-HYDRAULIQUE : Pour la coupe de câbles jusqu'à 60 mm de diamètre.
COD. 0158 – KIT BOÎTE PORTE-OUTILS ET PORTE-COLLIERS.
COD. 0159 – KIT EXTENSIBLE.
COD. 0162 – PAIRE DE CÔNES POUR BOBINES DE PETITE TAILLE : À intégrer sur l'arbre Ø 30mm pour l'enroulement sur petites bobines jusqu'à Ø 600mm.
COD. 0160 – ÉLARGISSEURS POUR DÉVIDOIR : N° 4 élargisseurs pour réaliser des écheveaux d'un diamètre intérieur Ø 500mm.
COD. 5M13 – TRACTEUR DE MACHINES LINDE : Pour faciliter la manutention de la machine. Sur batterie, afin de pouvoir également être utilisé pour déplacer d'autres machines.
