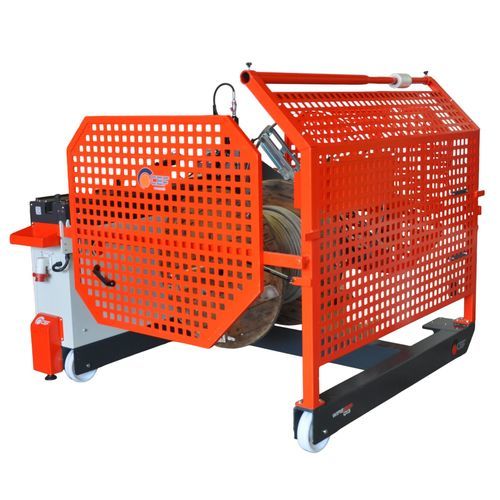

Machine de bobinage de câbles WIRE 1200Q9

de tubede filsà moteur électrique

Description
Une seule machine pour la confection de matasses et le bobinage de bobines. Sa polyvalence permet de traiter une large gamme de câbles, cordages et tuyaux. Permet à un seul opérateur d'effectuer les mesures et la manutention quotidiennes dans un magasin de câbles.

Fiche technique
Modèle : WIRE 1200Q9
Code : 0800.1200Q9
Dimensions mm : 2100 x 1515 x 2100
Poids Kg : 550

Bobine
Diamètre arbre avoligteur mm : 60
Bobines – diamètre max mm : 1250
Bobines – largeur min mm : 400
Bobines – largeur max mm : 750
Bobines – capacité max kg : 900
Levage : Manuel

Entraînement
Vitesse RPM : 0/70
Tension : 220 V
Puissance : 1,1 kW
Mesure : Supermetal cod. 0120
Stratification : Manuel
Câble diamètre min mm : 3
Câble diamètre max mm : 60

Caractéristiques du tableau de commande

• Alimentation 220 V – 50 Hz (380 V avec stratification automatique)
• Variation de vitesse par onduleur et potentiomètre de 0 à 70 tr/min
• Motoréducteur 1,1 kW
• Panneau de commande avec boutons et voyants
• Double poignée multifonction (côté matasse et côté bobine) pour stratification, bouton marche et potentiomètre RPM

Axe matassateur
WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (même axe matassateur)
Capacité Kg : 150
Diamètre roue mm : 960
Diamètre noyau min mm : 325
Diamètre noyau max mm : 500
Largeur noyau min mm : 120
Largeur noyau max mm : 245

Caractéristiques axe rapide matassatore

• Axe matassatore déjà intégré sur la machine
• Axe à leviers rétractables pour un retrait rapide de la matasse
• Noyau cylindrique pour enroulement et conique pour extraction afin de faciliter le retrait de la matasse
• Arbre avec cônes pour petites bobines (utilisant l'arbre Ø 30 mm avec cônes en acier)

Caractéristiques bobineuse

• Arbre en acier avec cônes
• Cône de blocage bobine avec poignée pour serrage rapide
• Chargement bobine par insertion de l'arbre dans le trou de la bobine après déplacement de la machine
• Levage bobine par pompe hydraulique manuelle
• Chariot équipé de 4 roues dont 2 pivotantes avec frein
• Protections conformes aux normes CE

Caractéristiques du mesureur

• Mesureur pour câbles ronds de diamètre 3 à 50 mm (marge d'erreur ±1–2%)
• Roue métrique recouverte de caoutchouc pour meilleure adhérence et précision
• Compteur mécanique à remise à zéro manuelle
• Stratification manuelle du câble à l'aide de guides et patins
• Poignée de stratification côté opérateur, conforme aux normes de sécurité
• Sur les modèles WIRE 1200Q9 et WIRE 1200Q13 est intégré le mesureur Supermetal cod. 120 pour diamètres de 3 à 60 mm

Petite bobine
Arbre mm : 30
Bobines – diamètre max mm : 600
Largeur max mm : 400
Poids max Kg : 150

Options

• COD. 5314 – STRATIFICATEUR AUTOMATIQUE TOUCH 4”: automatise la stratification, l'arrêt à longueur et fonctions via écran tactile Siemens 4”
• COD. 5312 – STRATIFICATEUR AUTOMATIQUE TOUCH 7”: fonctions analogues avec écran tactile Siemens 7”
• COD. 5317 – KIT D'ASSISTANCE À DISTANCE : kit pour assistance sur fonctionnement et erreurs électriques
• COD. 6315 – CYLINDRES DE STATIONNEMENT : n.2 cylindres pour stabiliser la machine au sol
• COD. 6311 – GROUPE ÉLECTRO-HYDRAULIQUE POUR LEVAGE DE BOBINE
• COD. 6311-S85 – CISEAU ÉLECTRO-HYDRAULIQUE : pour coupe de câbles jusqu'à 60 mm de diamètre
• COD. 0158 – KIT BOÎTE À OUTILS ET SUPPORT DE COLLIERS
• COD. 0159 – KIT EXTENSIBLE
• COD. 0162 – PAIRE DE CÔNES POUR PETITES BOBINES : pour arbre Ø 30 mm jusqu'à Ø 600 mm
• COD. 0160 – ÉLARGISSEURS POUR ASPO : n.4 élargisseurs pour matasses diamètre interne Ø 500 mm
• COD. 5M13 – TRAÎNEUR POUR MACHINES LINDE : facilite le déplacement de la machine (sur batterie)

Caractéristiques / spécifications techniques

• Modèle : WIRE 1200Q9
• Code : 0800.1200Q9
• Dimensions : 2100 x 1515 x 2100 mm
• Poids : 550 kg
• Capacité bobine : jusqu'à 900 kg (diamètre max 1250 mm)
• Vitesse : 0–70 RPM (onduleur + potentiomètre)
• Alimentation standard : 220 V – 50 Hz (option 380 V pour stratification automatique)
• Puissance moteur : 1,1 kW
• Mesureur intégré : Supermetal (cod. 0120 / 120 pour versions étendues), mesure câbles de 3 à 60 mm
• Levage bobine : manuel (pompe hydraulique manuelle pour bobine)
